Схема 22: Электрические стеклоподъемники и центральный замок (Mazda 626 3/4 «GC/GD»)

  • Главная
  • Мазда
  • Капелла
  • GC/GD (1982-1992)
  • Электрооборудование
  • Электрические схемы
  • Схема 22: Электрические стеклоподъе…
0

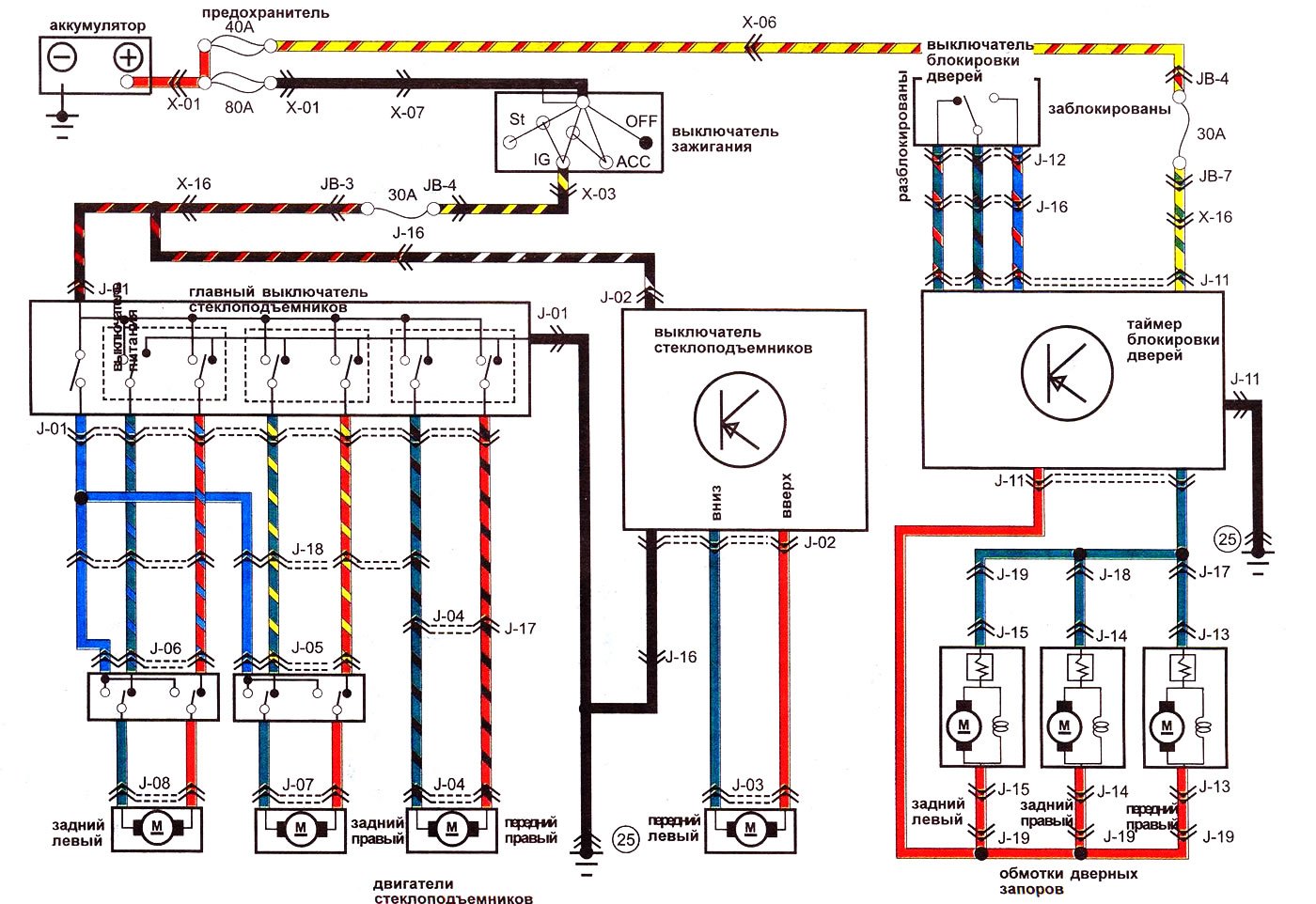

Электрические стеклоподъемники и центральный замок - 4-х и 5-ти дверные модели EGI и карбюраторные с 1985 года



Схема 22: Электрические стеклоподъемники и…
Открыть большую картинку в новой вкладке »

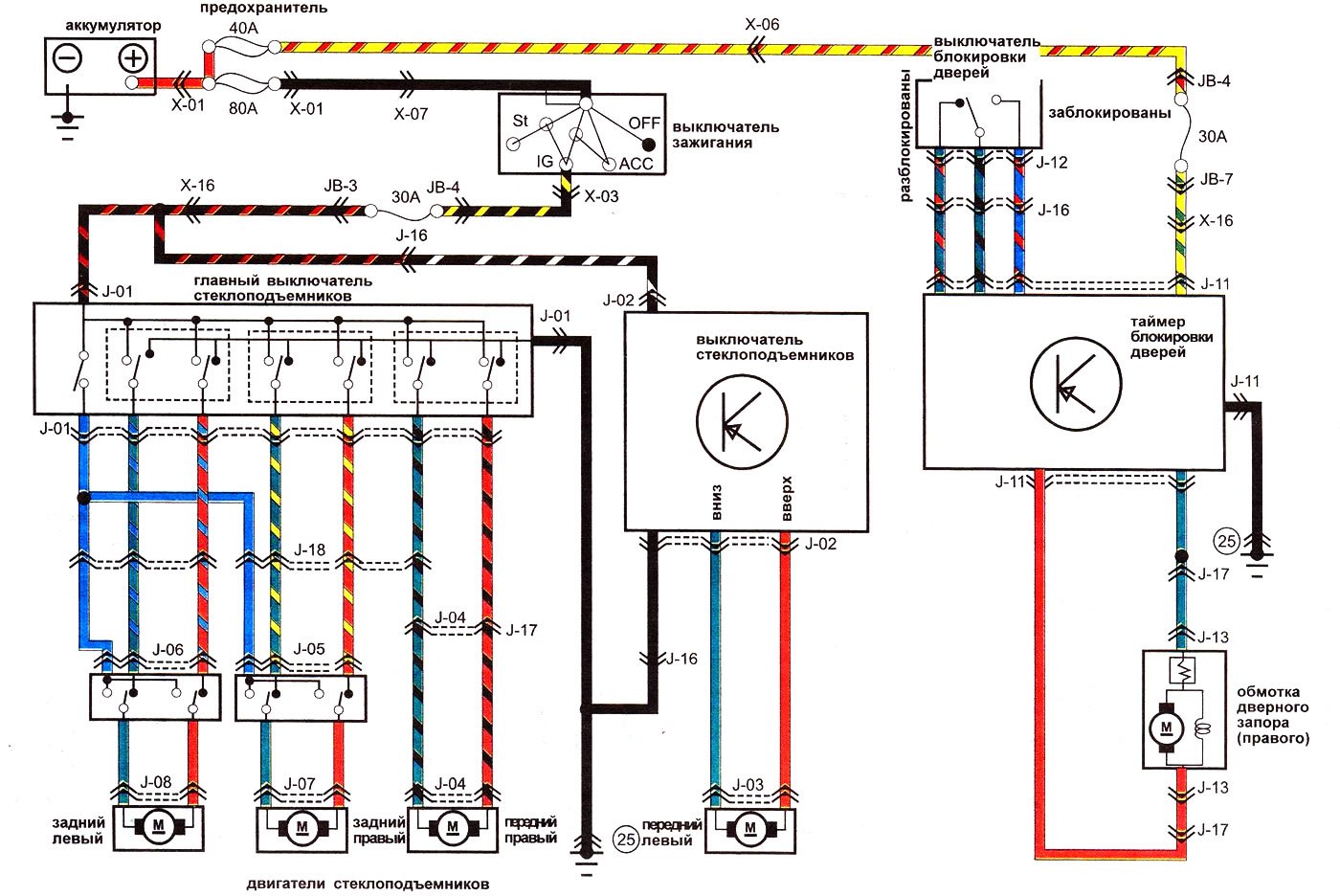

Электрические стеклоподъемники и центральный замок - 2-х дверные модели EGI и карбюраторные с 1985 года



Схема 22: Электрические стеклоподъемники и…
Открыть большую картинку в новой вкладке »
Статья проверена экспертом: Вячеслав Веретенников
