Цвета проводов
| Nr | черный |
| Bj | бежевый |
| Be | голубой |
| Mr | коричневый |
| Gr | серый |
| Ve | зеленый |
| Vj | зеленый/желтый |
| Or | оранжевый |
| Rs | розовый |
| Rg | красный |
| Vi | фиолетовый |
| Ba | белый |
| Jn | желтый |

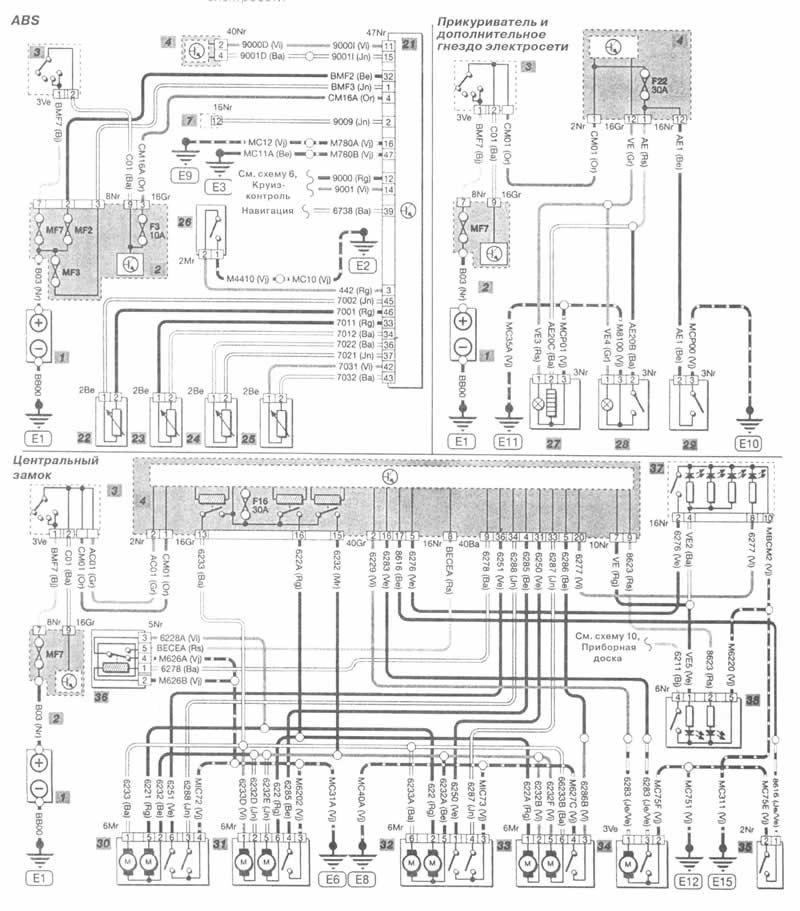

Обозначения на схеме
- 1. Аккумулятор
- 2. Блок предохранителей в моторном отсеке
- 3. Замок зажигания
- 4. Периферийная система
- 7. Диагностический разъем
- 21. Узел подушки безопасности
- 22. Датчик переднего левого колеса
- 23. Датчик переднего правого колеса
- 24. Датчик заднего правого колеса
- 25. Датчик заднего левого колеса
- 26. Индикатор уровня тормозной жидкости
- 27. Прикуриватель
- 28. Переднее дополнительное гнездо электросети
- 29. Заднее дополнительное гнездо электросети
- 30. Замок задней левой двери
- 31. Замок передней левой двери
- 32. Замок задней правой двери
- 33. Замок передней правой двери
- 34. Замок задней откидной двери
- 35. Индикатор замка задней откидной двери
- 36. Реле безопасности при нахождении в машине ребенка
- 37. Выключатели справа от водителя
- 38. Выключатель замков дверей
