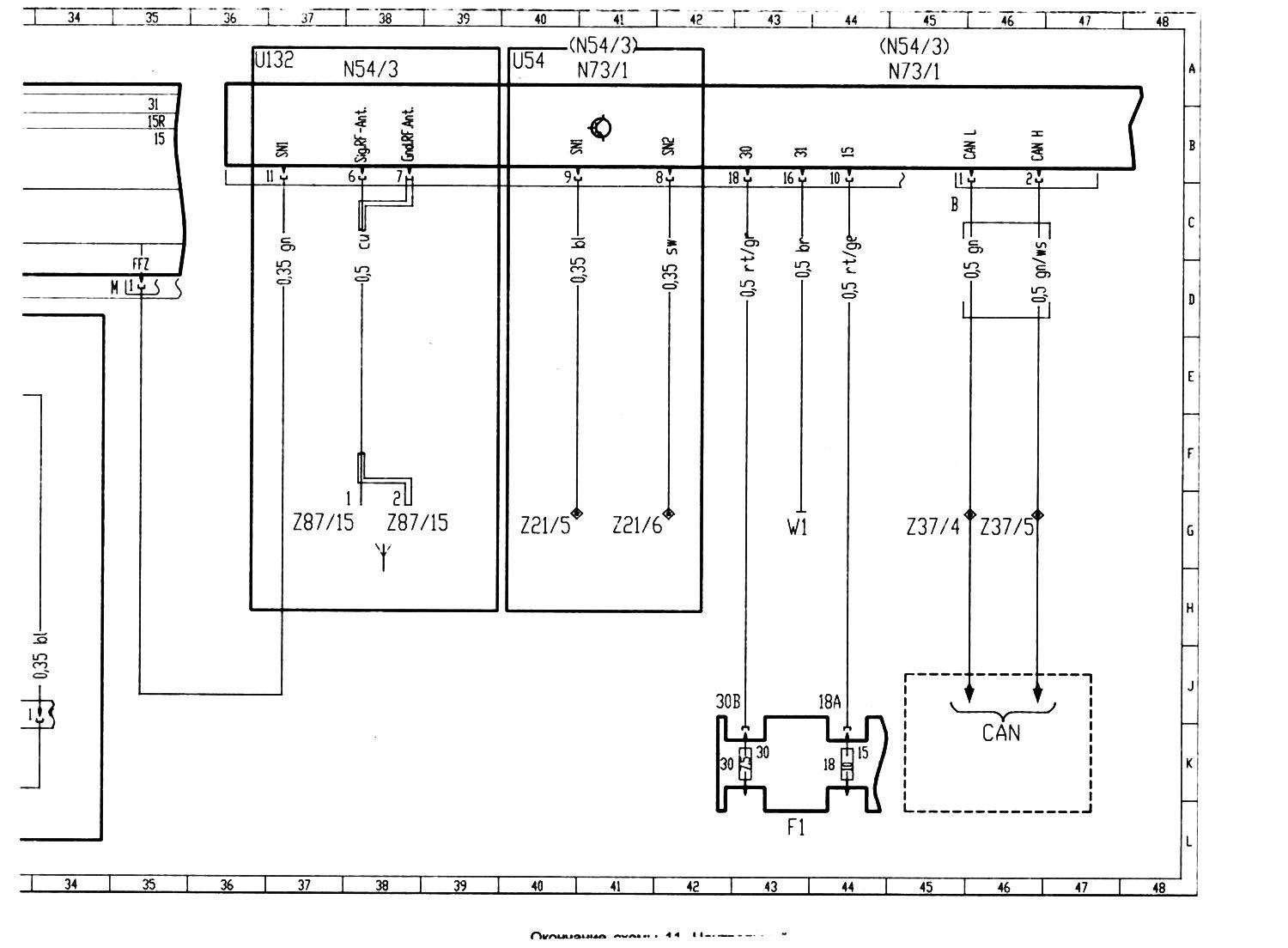

Схема 11. Центральный замок
- АХ щиток приборов
- А1е1 сигнальная лампочка указателя левого поворота
- А1е2 сигнальная лампочка указателя правого поворота
- А1е8 подсветка щитка приборов
- А1h1 акустический сигнал
- A1h2 сигнал поворота
- А1h4 тахометр
- А1р2 указатель запас топлива
- А1р8 электронный спидометр
- А1r1 реостат освещения щитка приборов
- F1 блок предохранителей и реле
- Fn18 предохранитель 18
- Fn28 предохранитель 28
- Fn29 предохранитель 29
- Fn30 предохранитель. 30
- М14/1 насос центрального замка
- N54/3 приемник сигнала с пульта дистанционного управления
- N73/1 блок приема сигнала с пульта дистанционного управления
- S2 выключатель стартера
- S6 выключатель световой аварийной сигнализации и выключатель центрального замка
- S6s1 выключатель внутреннего освещения
- S6s2 выключатель световой аварийной сигнализации
- S17/3 контактный выключатель левой двери
- S17/4 контактный выключатель правой двери
- S17/5 контактный выключатель левой задней двери
- S17/6 контактный выключатель правой задней двери
- S17/8 выключатель освещения багажника
- S86/1 выключатель замка левой двери
- S87/1 выключатель замка правой двери
- S88/2 выключатель замка багажника
- U12 только для автомобилей с левым рулем
- U13 только для автомобилей с правым рулем
- U782 освещение багажника
- W1 точка «массы» (-) под блоком управления
- W6 точка «массы» (-) в задней левой колесной нише
- W7 точка «массы» (-) в задней правой колесной нише
- W8 точка «массы» (-) жгута проводов задней двери
- X4 клемма 30
- X8 штекер жгута проводов задней двери
- X35/1 контактный выключатель левой двери
- X35/2 контактный выключатель правой двери
- Z6/20 соединительный провод «массы» (-) задней двери
- Z21/3 провод «массы» (-) контактных выключателей боковых дверей
- Z21/5 провод штекера выключателя 1 задней двери (соединение блок противоугонной системы - центральный замок)
- Z21/6 провод штекера выключателя 2 задней двери (соединение блок противоугонной системы - центральный замок)
- Z37/2 соединительный провод шины коммутации данных блоков управления силовой установкой
- Z37/3 соединительный провод шины коммутации данных блоков управления силовой установкой
- Z37/4 соединительный провод шины коммутации данных блоков управления силовой установкой и салона
- Z37/5 соединительный провод шины коммутации данных блоков управления силовой установкой и салона
- Z81 провод клеммы 58d
- Z87/15 антенный провод
