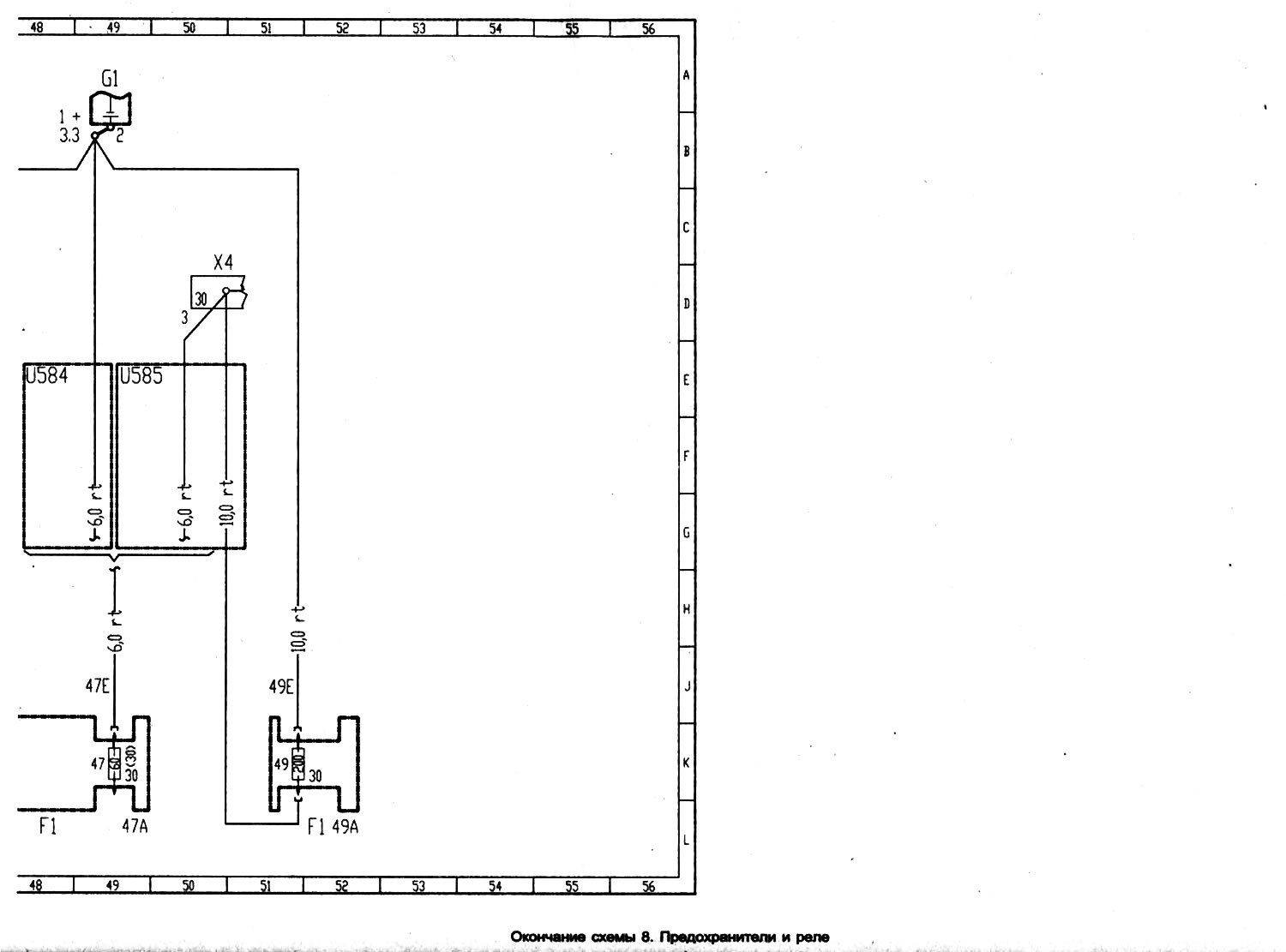

Схема 8. Предохранители и реле
- А1 щиток приборов
- F1 блок предохранителей и реле
- Fn1-Fn49 предохранители 1-49
- G1 аккумулятор
- К1/5 клемма 30 реле
- К1/6 реле впрыска топлива бензинового двигателя
- К1/7 реле впрыска топлива дизельного двигателя
- N3/5 блок управления двигателем
- N3/9 блок управления GDI
- N3/18 блок управления двигателем с регулятором положения дроссельной заслонки
- N7-1 модуль освещения
- S2 выключатель стартера
- U19 только с базовой комплектацией
- U520 только у автомобилей такси
- U584 только у автомобилей с двигателем серии 166
- U585 только у автомобилей с двигателем серии 668
- U768 только у учебных автомобилей
- Х4 клемма 30
- Z3/26 соединительный провод клеммы 15 (без предохранителя)
- Z3/27 соединительный провод клеммы 15R (без предохранителя)
- Z3/40 соединительный провод клеммы 15R (с предохранителем Fn12)
- Z7/30 соединительный провод клеммы 30 (с предохранителем)
