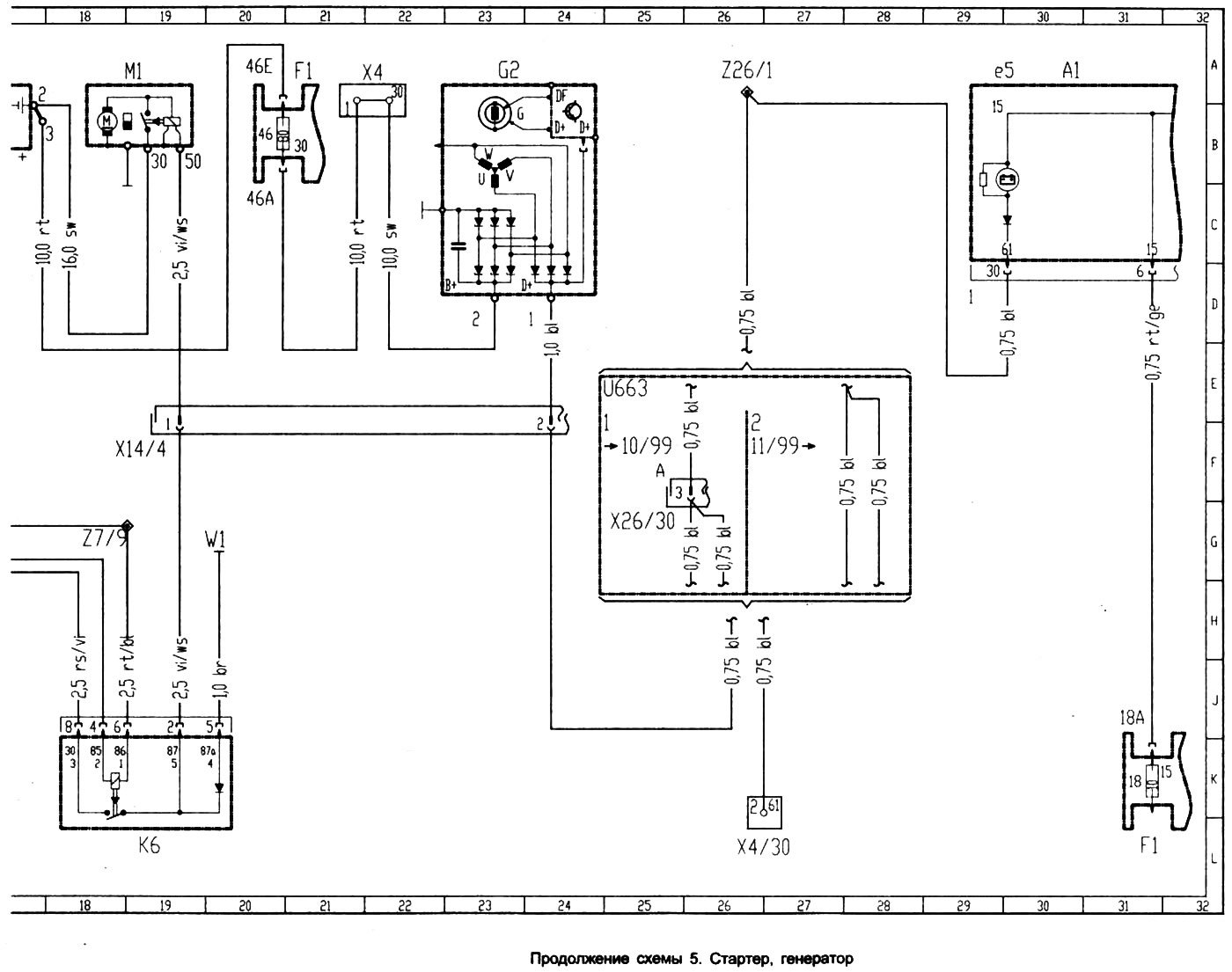

Схема 5. Стартер, генератор
- А1 щиток приборов
- А1е5 сигнальная лампочка зарядки аккумулятора
- F1 блок предохранителей и реле
- Fn2 предохранитель 2
- Fn8 предохранитель 8
- Fn18 предохранитель 18
- Fn46 предохранитель 46
- G1 аккумулятор
- G2 генератор
- К6 реле стартера
- М1 стартер
- N3/5 блок управления двигателем
- N54/3 блок приема сигнала с пульта дистанционного управления
- N73/1 блок управления DAS
- S2 выключатель стартера
- U663 автомобили выпуска до 10/99 г.
- W1 точка «массы» (-) под блоком управления
- W10 точка «массы» (-) аккумулятора
- W11 соединение на «массу» (-) двигателя
- W11/5 провод «массы» (-) двигатель - кузов
- Х4 клемма 30
- Х4/30 клемма 30/61
- Х14/4 клемма 50/61
- Х26/30 штекер проводов двигателя и панели приборов
- Z7/9 соединительный провод клеммы 87 на левой стороне автомобиля
- Z26/1 соединительный провод клеммы 61
- Z37/2 соединительный провод шины коммутации данных блока управления двигателем
- Z37/3 соединительный провод шины коммутации данных блока управления двигателем
- Z37/4 соединительный провод шины коммутации данных блока управления двигателем и блока приборов салона
- Z37/5 соединительный провод шины коммутации данных блока управления двигателем и блока приборов салона
