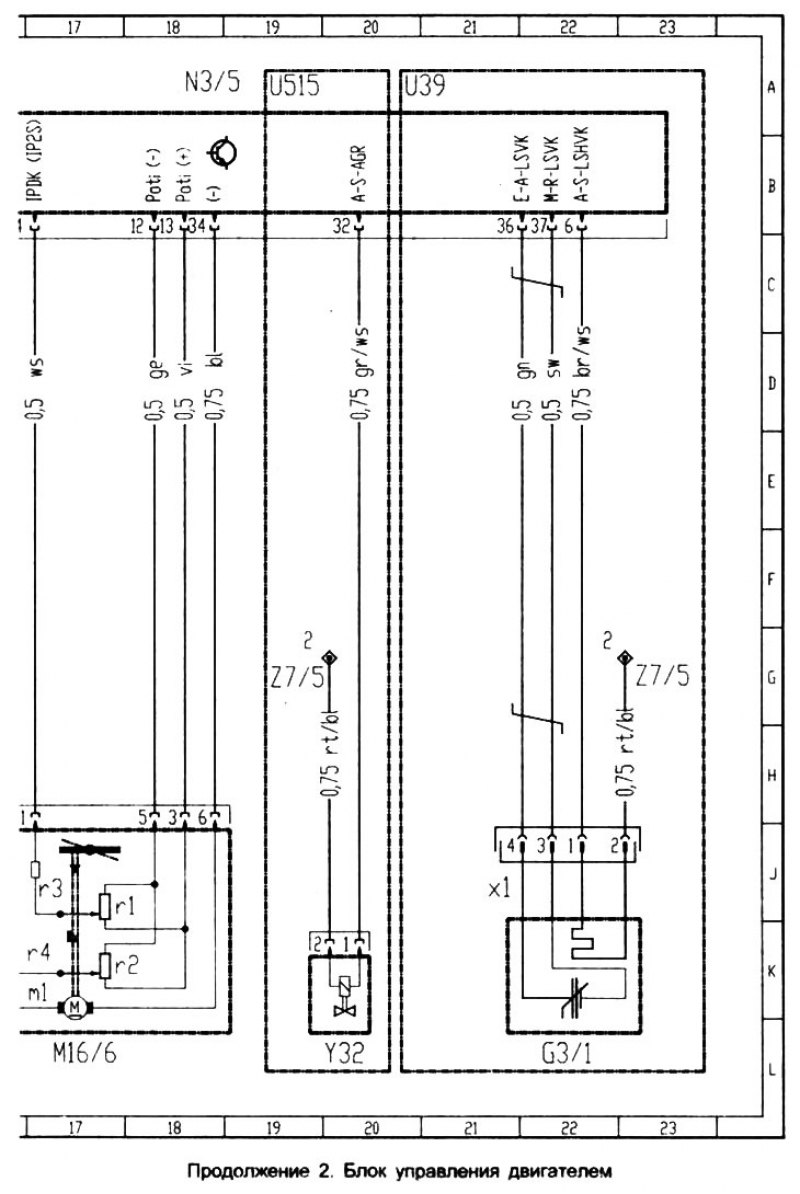

Схема 2. Блок управления двигателем
- A16 датчик детонационного сгорания
- B6/1 датчик положения распределительного вала
- B1 1/4 датчик температуры охлаждающей жидкости
- B40 датчик давления моторного масла
- G3/1 лямбда-зонд 2
- G3/1xl лямбда-зонд 2
- G3/2 лямбда-зонд 1
- G3/2xl лямбда-зонд
- L5 датчик положения коленчатого вала
- M16/6 регулятор открытия дроссельной заслонки
- M16/6ml электродвигатель регулятора открытия дроссельной заслонки
- M16/6M потенциометр открытия дроссельной заслонки
- M16/6r2 потенциометр открытия дроссельной заслонки
- M16/6r3 потенциометр открытия дроссельной заслонки (контакт 1)
- M16/6r4 потенциометр открытия дроссельной заслонки (контакт 2)
- N3/5 блок управления
- R4 свечи зажигания
- T2 блок катушек зажигания
- U39 для лябда-зонда
- U515 для насоса наддува воздуха
- Y32 редукционный клапан воздуха наддува
- Y58/1 редукционный клапан
- Y62 топливные форсунки
- Y62yl топливная форсунка цилиндра №1
- Y62y2 топливная форсунка цилиндра №2
- Y62y3 топливная форсунка цилиндра №3
- Y62y4 топливная форсунка цилиндра №4
- Z6/8 соединительный провод «массы» (-)
- Z7/5 соединительный провод клеммы 87
