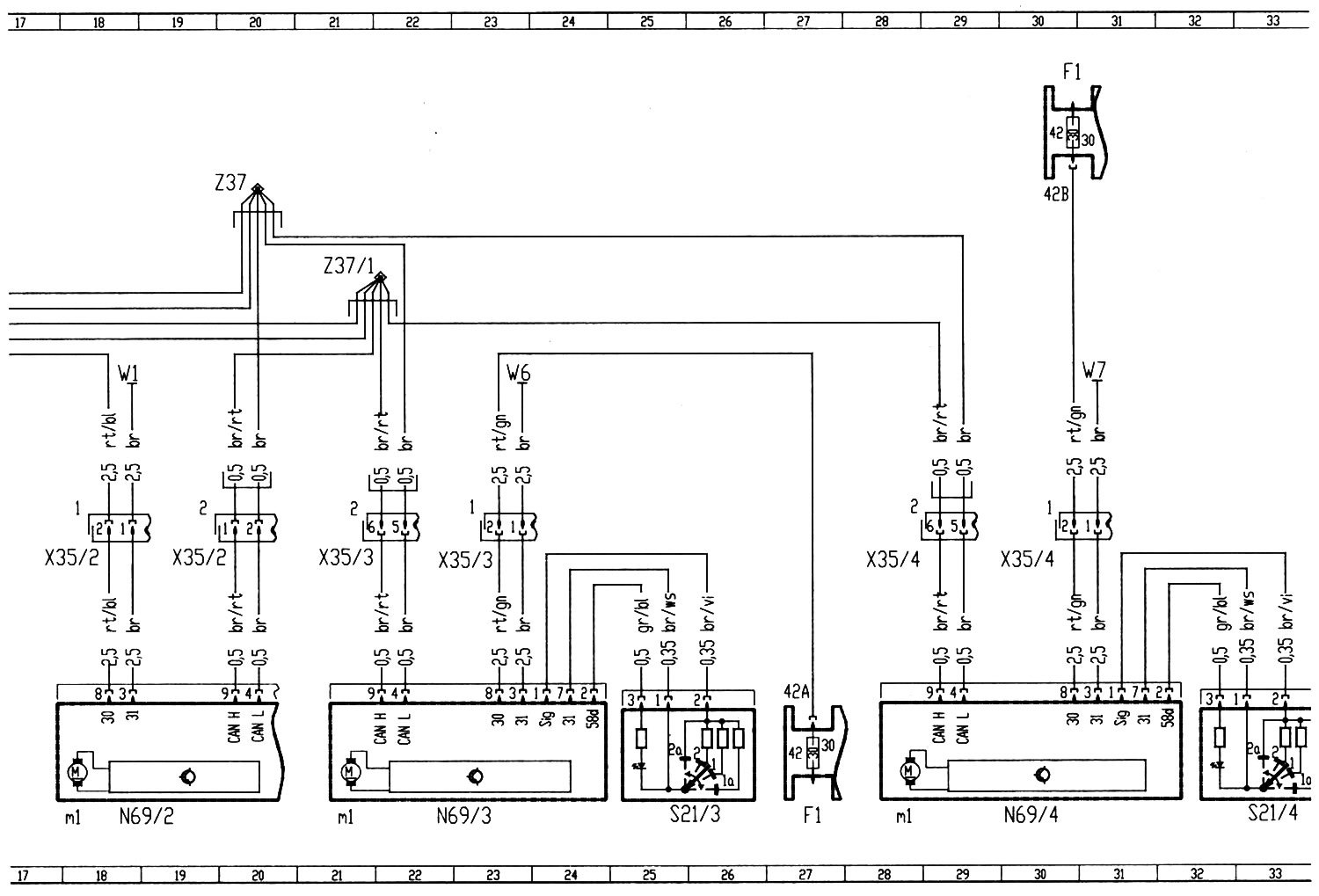

Схема 10. Стеклоподъемники
- А1 щиток приборов
- F1 блок предохранителей и реле
- Fn13 предохранитель 13
- Fn28 предохранитель 28
- Fn33 предохранитель 33
- Fn42 предохранитель 42
- N2/2 блок управления натяжителями ремней и подушек безопасности
- N2/7 блок управления подушками безопасности
- N69/1 блок выключателей стеклоподъемников на водительской двери
- N69/1m1 электродвигатель стеклоподъемника водительской двери
- N69/2 выключатель стеклоподъемника на задней правой двери
- N69/2m1 электродвигатель стеклоподъемника водительской двери
- N69/3 выключатель стеклоподъемника на задней левой двери
- N69/3m1 электродвигатель стеклоподъемника на задней левой двери
- N69/4 выключатель стеклоподъемника на задней правой двери
- N69/4m1 электродвигатель стеклоподъемника на задней правой двери
- N72 нижний блок выключателей на панели приборов
- N72e1 сигнальная лампочка выключенной системы распознавания детского сиденья на переднем пассажирском сиденье
- N72e2 выключатель освещения
- N72s1 выключатель стеклоподъемника левой двери
- N72s2 выключатель стеклоподъемника правой двери
- N72s3 выключатель стеклоподъемника левой задней двери
- N72s4 выключатель стеклоподъемника правой задней двери
- N72s5 включатель замка задней двери
- S21/3 выключатель стеклоподъемника левой задней двери
- S21/4 выключатель стеклоподъемника правой задней двери
- U65 автомобили без подушек безопасности головы
- U592 автомобили подушками безопасности головы
- W1 точка «массы» (-) за блоком управления
- W6 точка «массы» (-) в задней левой колесной нише
- W7 точка «массы» (-) в задней правой колесной нише
- X11/4 штекер диагностического разъема
- Х35/1 контактный выключатель левой двери
- Х35/2 контактный выключатель правой двери
- Х35/3 контактный выключатель левой двери
- Х35/4 контактный выключатель правой двери
- Z37 соединительный провод шины коммутации данных блока управления приборов салона
- Z37/1 соединительный провод шины коммутации данных блока управления приборов салона
- Z51/18 соединительный провод штекеры сигнальной лампочки выключенной подушки безопасности
- Z70 соединительный провод клеммы штекера диагностического разъема
- Z81 соединительный провод клеммы 58d
