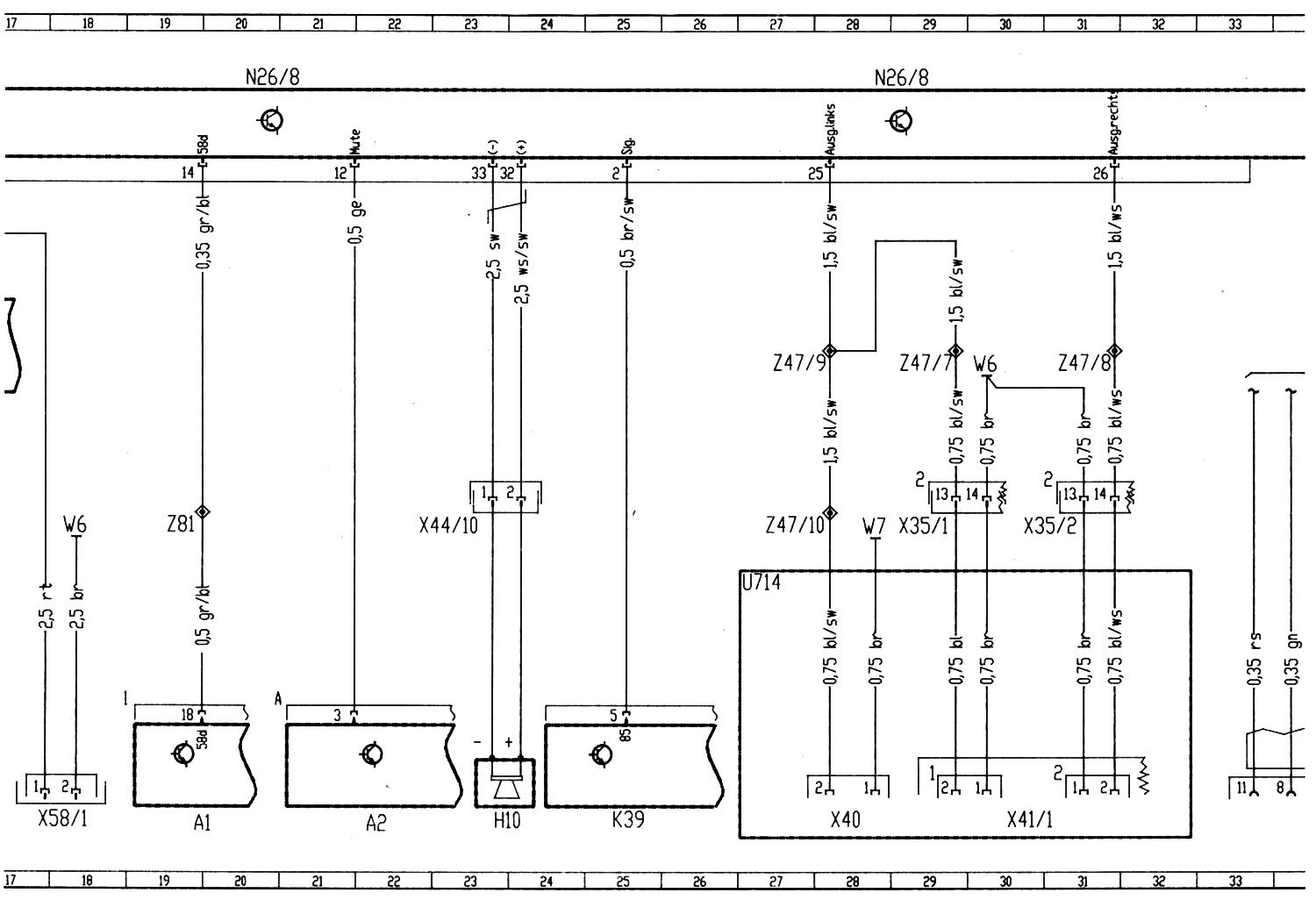

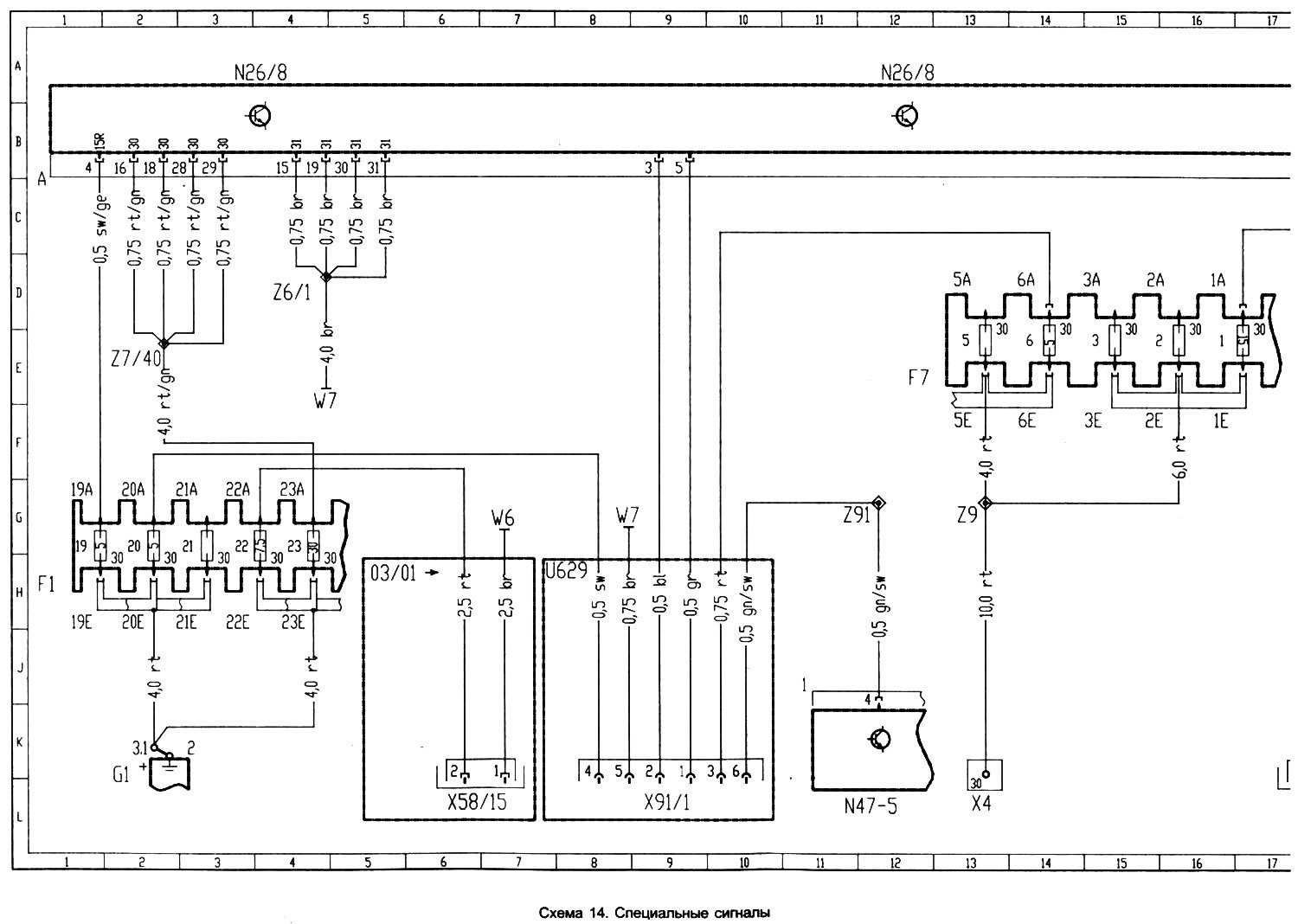

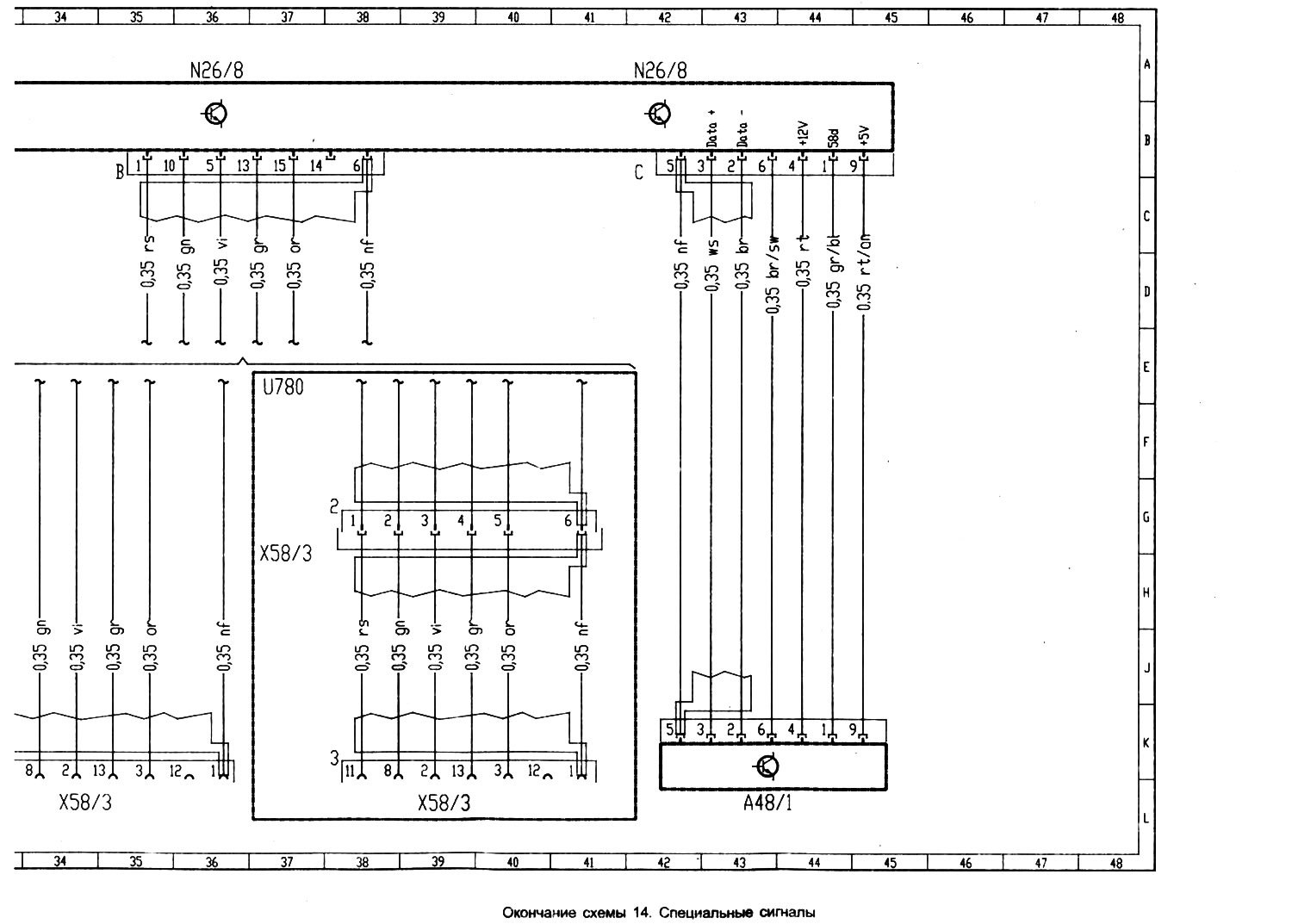

Схема 14. Специальные сигналы
- A1 щиток приборов
- A2 радиоприемник
- A48/1 блок выключателей специальных сигналов
- F1 блок предохранителей и реле
- Fn9 предохранитель 19
- Fn20 предохранитель 20
- Fn21 предохранитель 21
- Fn22 предохранитель 22
- Fn23 предохранитель 23
- F7 блок предохранителей 1 в правой задней колесной нише
- F711 предохранитель 1
- F712 предохранитель 2
- F713 предохранитель 3
- F715 предохранитель 5
- F716 предохранитель 6
- G1 аккумулятор
- H10 наружный динамик
- К39 реле звукового сигнала
- N26/8 блок управления PAS (GAS)
- N47-5 блок управления системой стабилизации устойчивости (ESP)
- U629 для подключения тахографа
- U714 для подсоединения проблескового маячка синего света
- U780 для подсоединения переходника микрофона
- W6 точка «массы» (-) в левой колесной нише
- W7 точка «массы» (-) в правой колесной нише
- Х4 клемма 30 штекера блока предохранителей и реле
- Х35/1 микроконтактный выключатель левой двери
- Х35/2 микроконтактный выключатель правой двери
- Х40 штекер для подключения проблескового маячка на крыше
- Х41/1 разъем для подсоединения проблескового маячка синего света
- Х44/10 штекер наружного динамика
- Х58/1 штекер
- Х58/15 разъем для подсоединения прицепного устройства
- Х91/1 штекер тахографа
- Z6/1 провод «массы» (-)
- Z7/40 клемма 30
- Z9 клемма 1
- Z47/7 провод с синей изоляцией штекера указателя левого поворота
- Z47/8 провод с синей изоляцией штекера указателя правого поворота
- Z47/9 провод для проблескового маячка синего света
- Z47/10 штекер для проблескового маячка синего света
- Z81 клемма 58d
- Z91 провод датчика скорости вращенияправого заднего колеса (ABS)
