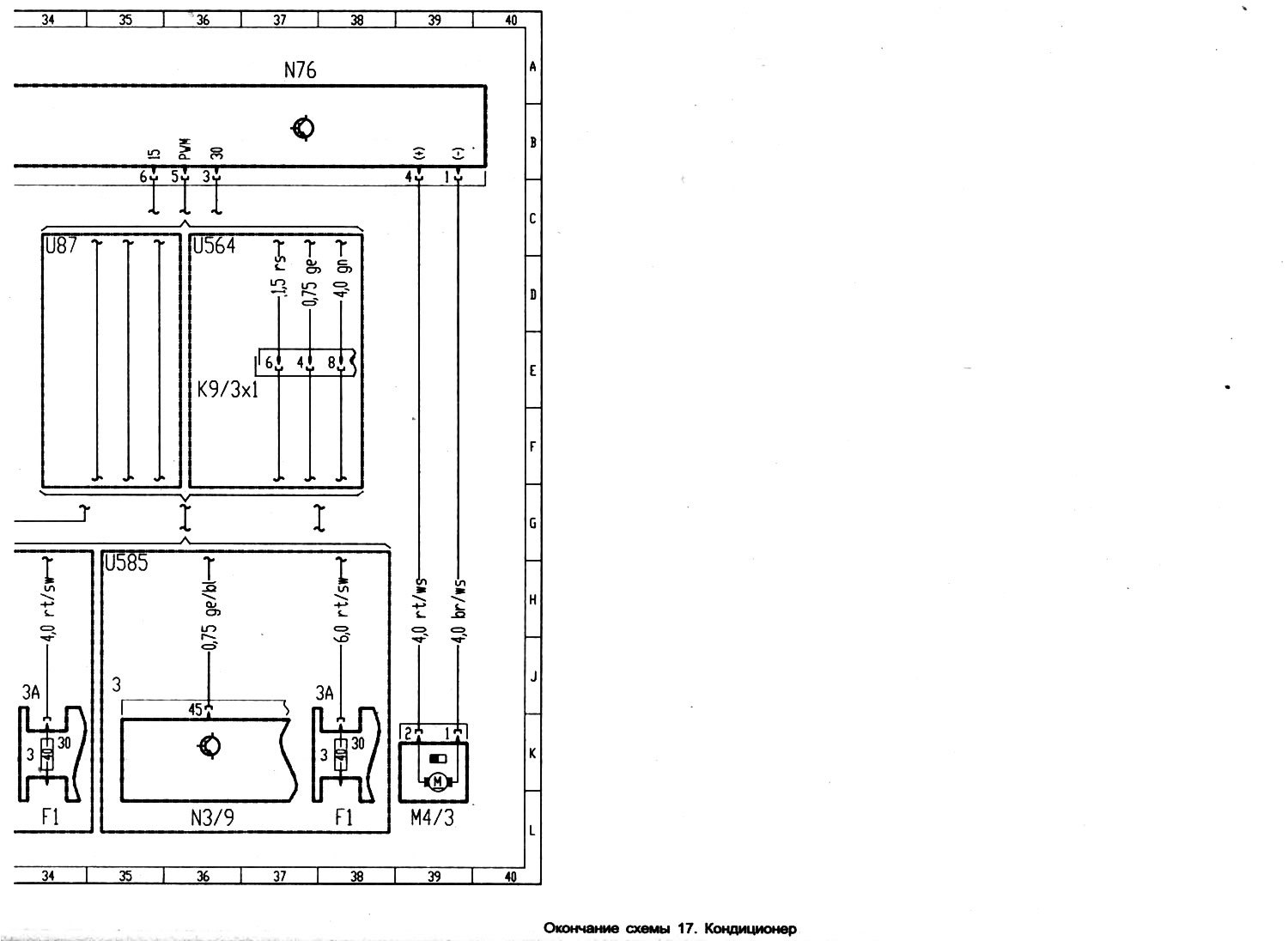

Схема 17. Кондиционер
- А1 щиток приборов
- А9 компрессор кондиционера
- В10/4 датчик температуры воздуха в салоне
- В10/6 датчик температуры испаряемого хладагента
- В12 датчик давления хладагента
- F1 блок предохранителей и реле
- Fn1 предохранитель 1
- Fn3 предохранитель 3
- Fn38 предохранитель 38
- Fn41 предохранитель 41
- Fn45 предохранитель 45
- К9/Зх1 штекер кондиционера
- М2 электродвигатель вентилятора кондиционера
- М4/3 электровентилятор обдува радиатора (автомобили с двигателем ААС)
- M16/7 заслонка рециркуляции воздуха
- M16/8 привод воздухозаборной заслонки
- N3/5 блок управления двигателем
- N3/9 блок управления GDI
- N20 блок управления TAG
- N47-5 блок управления системой стабилизации устойчивости (ESP)
- N76 блок управления охлаждением и вентиляцией
- R14 блок резисторов скорости вращения вентилятора обдува салона
- R14r1 резистор 1-й скорости вращения вентилятора обдува салона
- R14r2 резистор 2-й скорости вращения вентилятора обдува салона
- R14r3 резистор 3-й скорости вращения вентилятора обдува салона
- U87 только у автомобилей с кондиционером
- U564 только у автомобилей с кондиционером
- U584 только у автомобилей с двигателем серии 166
- U585 только у автомобилей с двигателем серии 668
- W1 точка «массы» (-) под блоком управления
- W3 точка «массы» (-) в левой колесной нише
- W4 точка «массы» (-)
- X11/4 диагностический разъем
- Х14/4 контакты 50,61 штекера
- Х53/1 штекер кондиционера
- Х85/10 штекер кондиционера и отопителя
- Z5/1 провод штекера
- Z6/7 точка «массы» (-) (W1)
- Z7/6 клемма 87 (соединительный провод «массы» (-) с кузовом)
- Z37/4 штекер шин коммутации данных управления силовым блоком и оборудования салона
- Z37/5 штекер шин коммутации данных управления силовым блоком и оборудования салона
- Z81 клемма 58d
