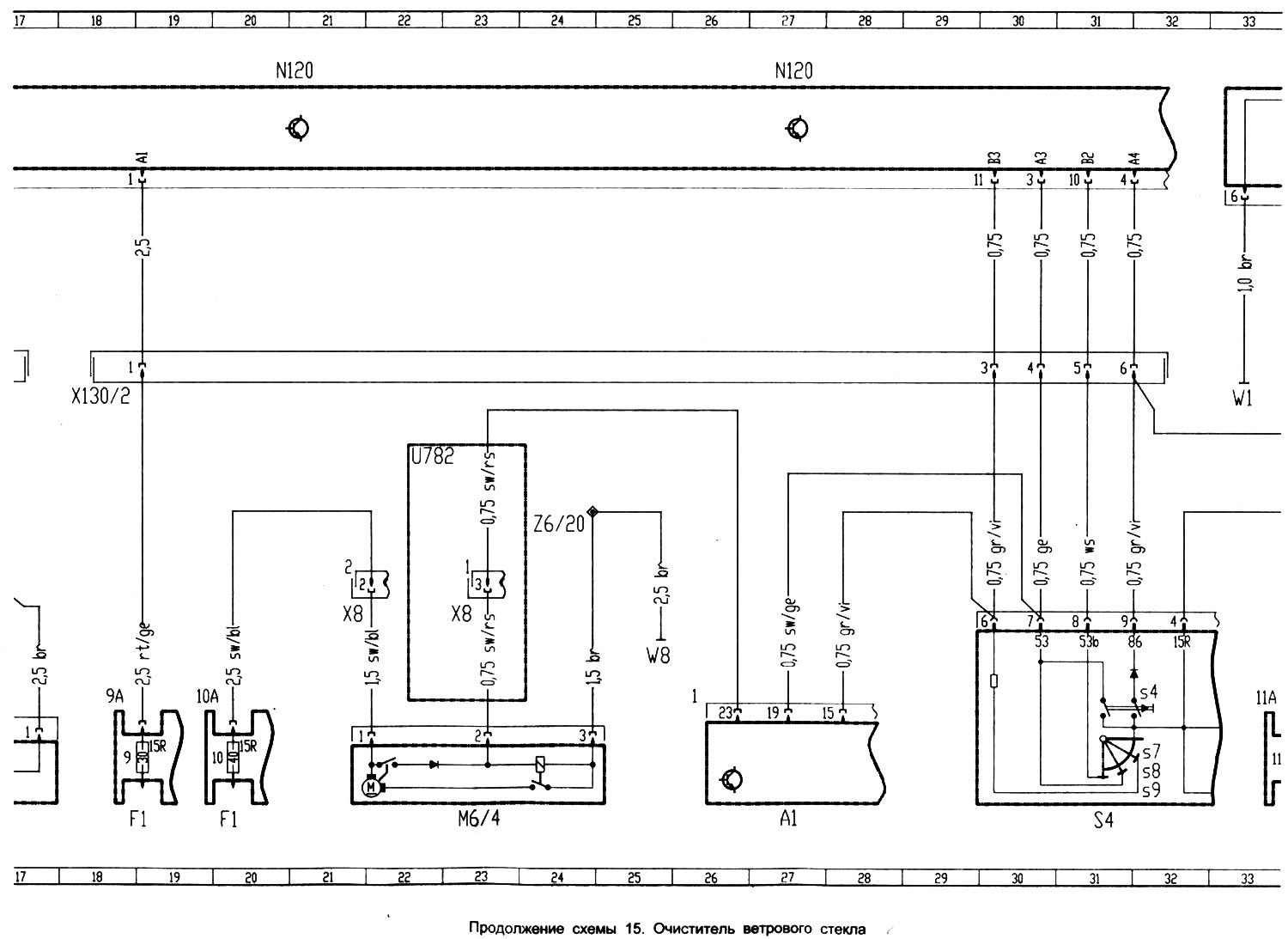

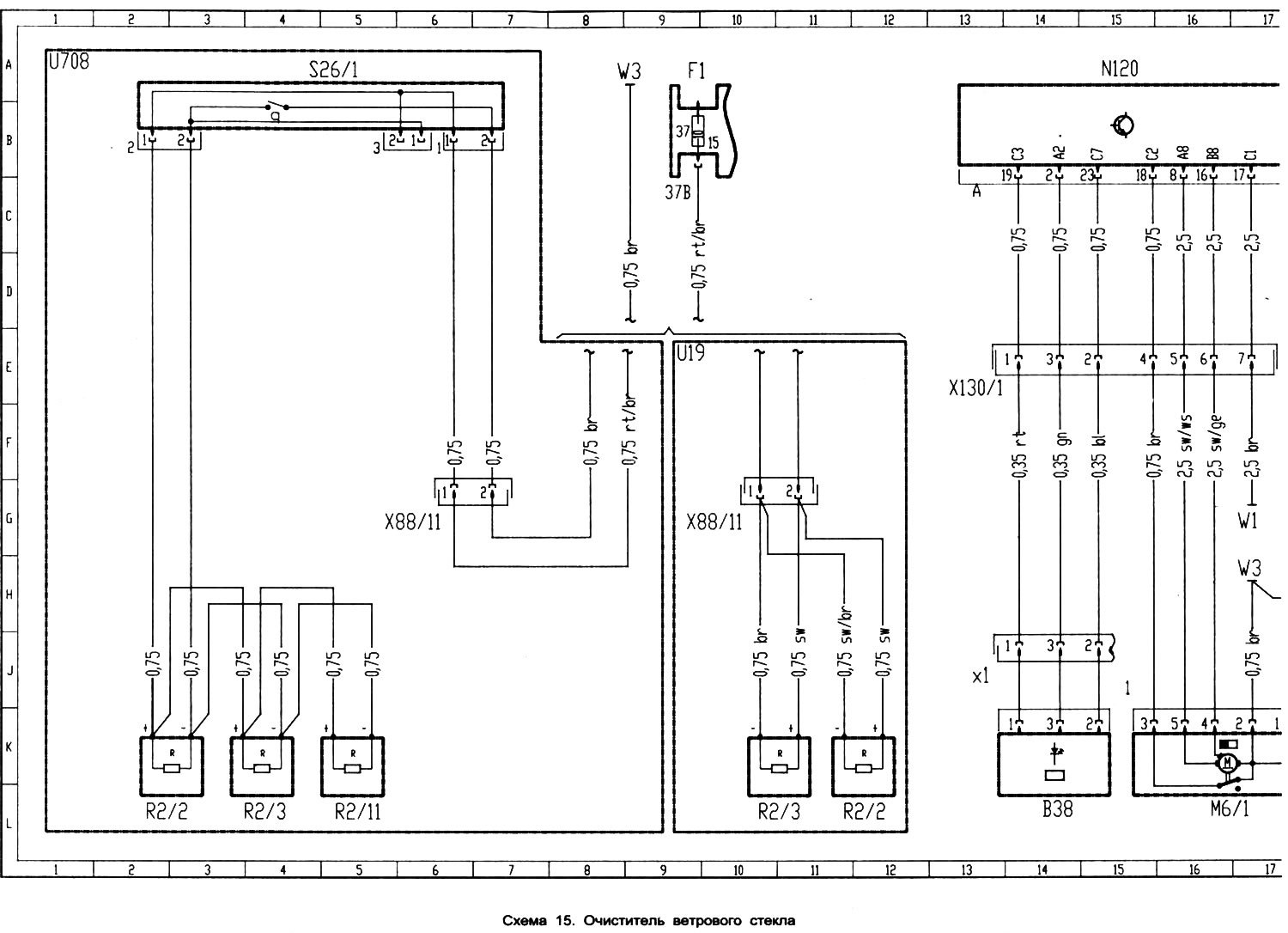

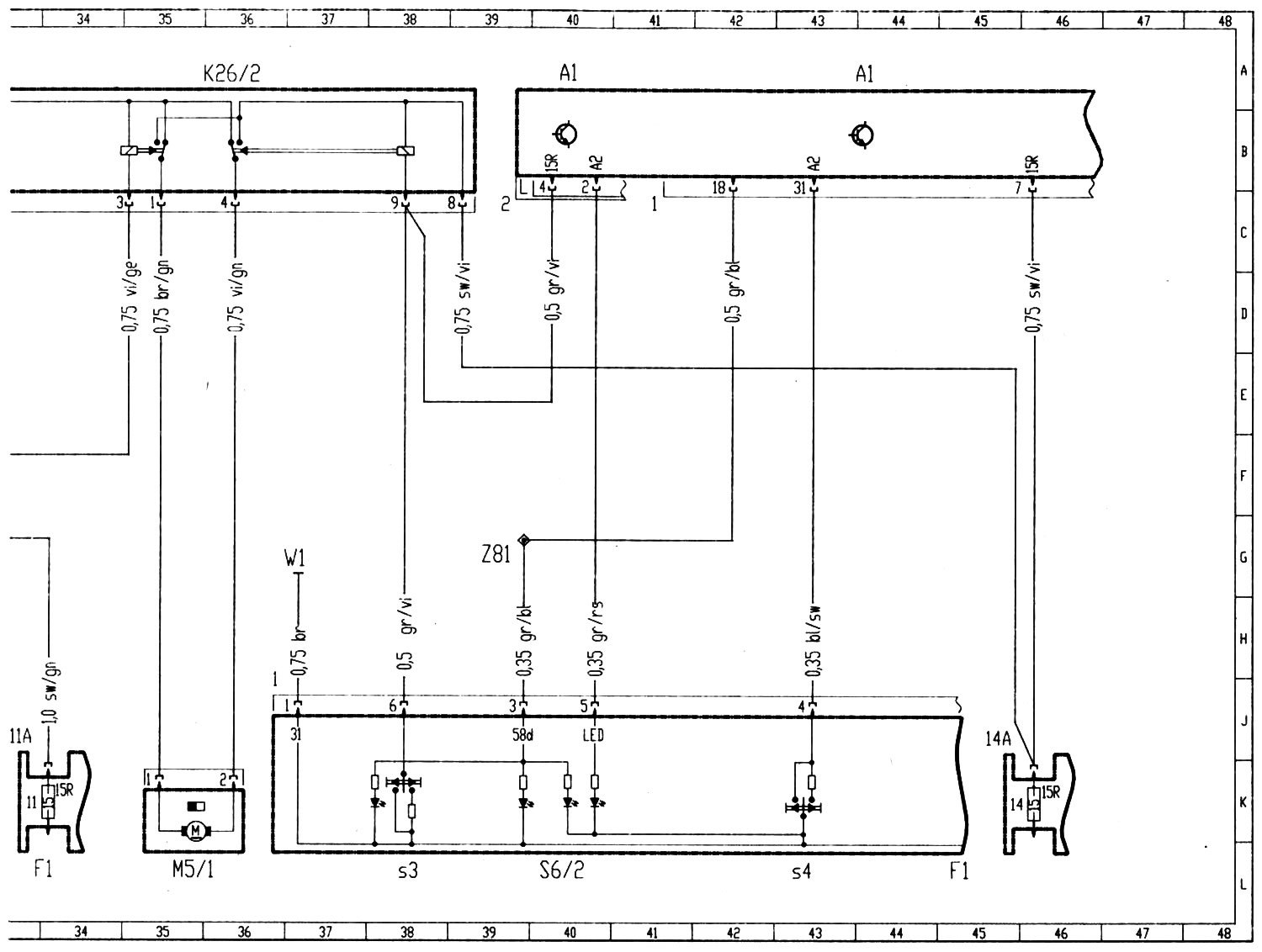

Схема 15. Очиститель ветрового стекла
- A1 щиток приборов
- В38 датчик дождя
- В38х1 штекер датчика дождя
- F1 блок предохранителей и реле
- Fn9 предохранитель 9
- Fn10 предохранитель 10
- Fn11 предохранитель 11
- Fn14 предохранитель 14
- Fn37 предохранитель 37
- K26/2 реле очистителя ветрового стекла
- M5/1 насос омывателя ветрового стекла
- M6/1 электродвигатель очистителя ветрового стекла
- M6/4 электродвигатель очистителя фар
- N120 блок управления очистителем ветрового стекла с датчиком дождя
- R2/2 левый обогреваемый жиклер омывателя
- R2/3 правый обогреваемый жиклер омывателя
- R2/11 обогреватель шланга омывателя стекла
- S4 подрулевой выключатель
- S4s4 выключатель омывателя
- S4s7 интервальный режим очистителя
- S4s8 медленный режим очистителя
- S4s9 ускоренный режим очистителя
- S6/2 выключатели на панели приборов
- S6/2s3 выключатель очистителя заднего стекла
- S6/2s4 выключатель обогревателя заднего стекла
- S26/1 термовыключатель обогревателя омывателя переднего стекла
- U19 только при базовой комплектации
- U708 только при комплектации обогревателем шланга омывателя
- U782 освещение багажника, см. схему 6
- W1 точка «массы» (-) под блоком управления
- W3 точка «массы» (-) в левой колесной нише возле катушки зажигания
- W8 точка «массы» (-)
- X8 штекер жгута проводов задней откидной двери
- X88/11 двухконтактный штекер питания обогревателя омывателя
- X130/1 датчик дождя/электродвигатель очистителя стекла
- XI30/2 датчик дождя/штекер подрулевого выключателя
- Z6/20 провод «массы» (-)
- Z81 клемма 58d
