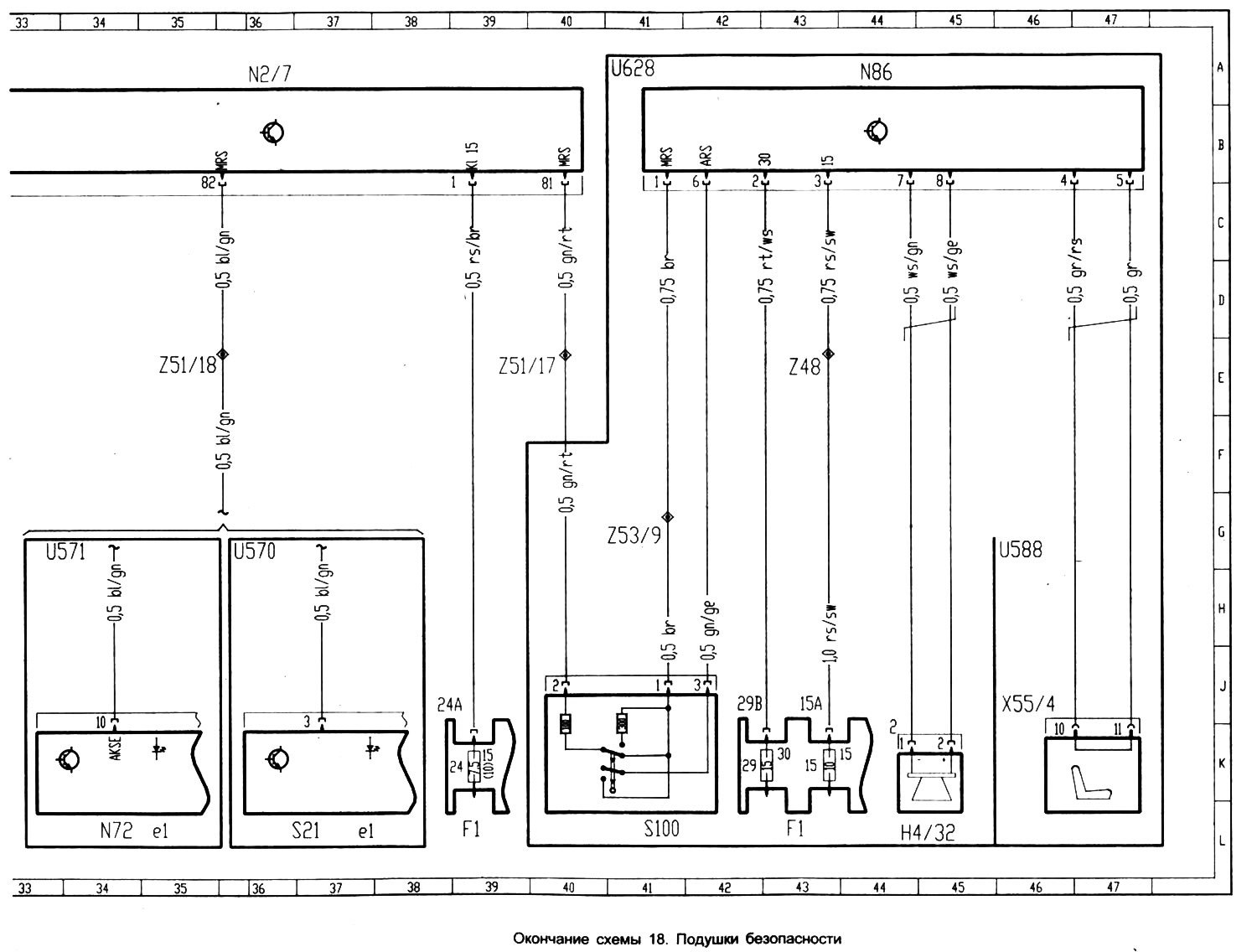

Схема 18. Подушки безопасности
- А1 щиток приборов
- A1e15 сигнальная лампочка подушек безопасности
- A45 контактная пружина звукового ситала и подушки безопасности
- А45х1 штекер блока подушек безопасности
- А53/1 датчик левой боковой подушки безопасности
- А54/1 датчик правой боковой подушки безопасности
- В48 датчик устройства распознавания наличия пассажира на переднем сиденье или детского сиденья
- F1 блок предохранителей и реле
- Fn14 предохранитель 14
- Fn15 предохранитель 15
- Fn24 предохранитель 24
- Fn29 предохранитель 29
- Н4/32 динамик системы распознавания наличия пассажира на переднем сиденье
- N2/7 блок управления подушками безопасности
- N3/5 блок управления двигателем
- N3/9 блок управления двигателем
- N3/18 блок впрыска топлива с регулятором открытия дроссельной заслонки
- N72 регулятор оборотов холостого хода
- N72/1 сигнальная лампочка выключенной системы распознавания детского сиденья
- N86 пассажирское сиденье с системой распознавания
- R12/1 подрывной заряд натяжителя ремня безопасности водителя
- R12/2 подрывной заряд натяжителя ремня безопасности пассажира
- R12/3 подрывной заряд подушки безопасности водителя
- R12/6 подрывной задней левой подушки безопасности
- R12/7 подрывной задней правой подушки безопасности
- R12/8 подрывной заряд подушки безопасности пассажира
- R12/9 подрывной заряд левой боковой подушки безопасности
- R12/10 подрывной заряд правой боковой подушки безопасности
- R12/22 подрывной заряд левой подушки безопасности головы
- R12/23 подрывной заряд правой подушки безопасности головы
- S21 блок выключателей на центральной консоли
- S21е1 сигнальная лампочка выключенной системы автоматического распознавания детского сиденья на переднем сиденье
- S100 выключатель системы распознавания занятого пассажирского сиденья
- U570 у двухдверных автомобилей с подушками безопасности головы
- U571 у четырехдверных автомобилей с подушками безопасности головы
- U584 у автомобилей с двигателем серии 166
- U585 у автомобилей с двигателем серии 668
- U588 только у автомобилей с системой распознавания занятого переднего сиденья
- U628 только у автомобилей с системой распознавания занятого переднего сиденья
- U738 только у автомобилей с блоком управления двигателем с регулятором положения дроссельной заслонки
- W26 точка «массы» (-) для блока подушек безопасности
- XI1/4 штекер диагностического разъема
- Х35/1 микроконтактный выключатель левой двери
- Х35/2 микроконтактный выключатель правой двери
- Х55/4 контактная пружина блока системы распознания занятого переднего сиденья
- X117/1 штекер датчика левой подушки безопасности головы
- X117/2 штекер датчика правой подушки безопасности головы
- Z48 провод штекера блока распознавания занятого переднего сиденья
- Z51/17 провод штекера блока подушки безопасности и распознавания занятого переднего сиденья 39Е
- Z51/18 соединительный провод сигнальной лампочки отключенной подушки безопасности
- Z51/19 штекер сигнальной лампочки неисправности двигателя
- Z53/9 штекер подушки безопасности
