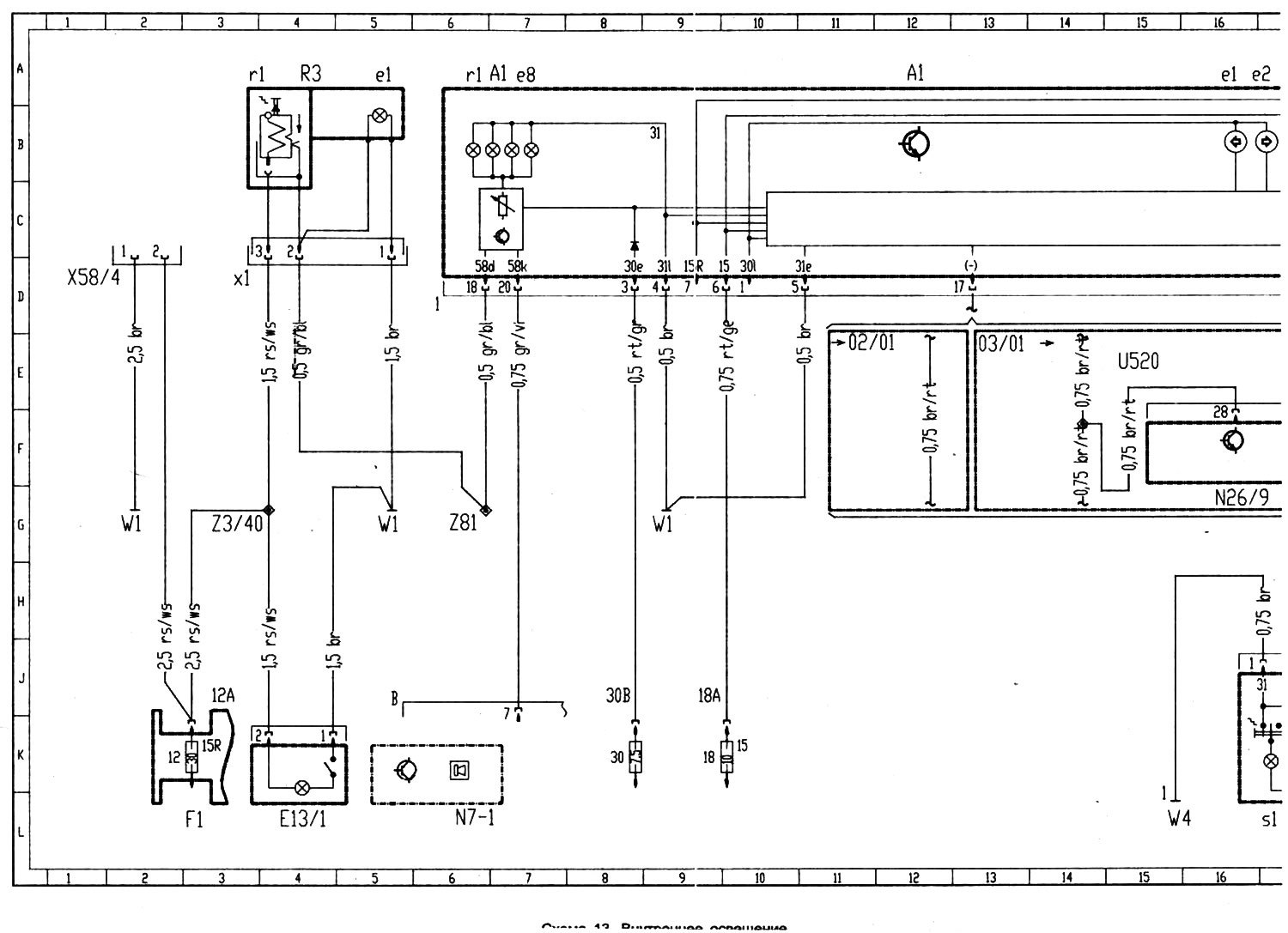

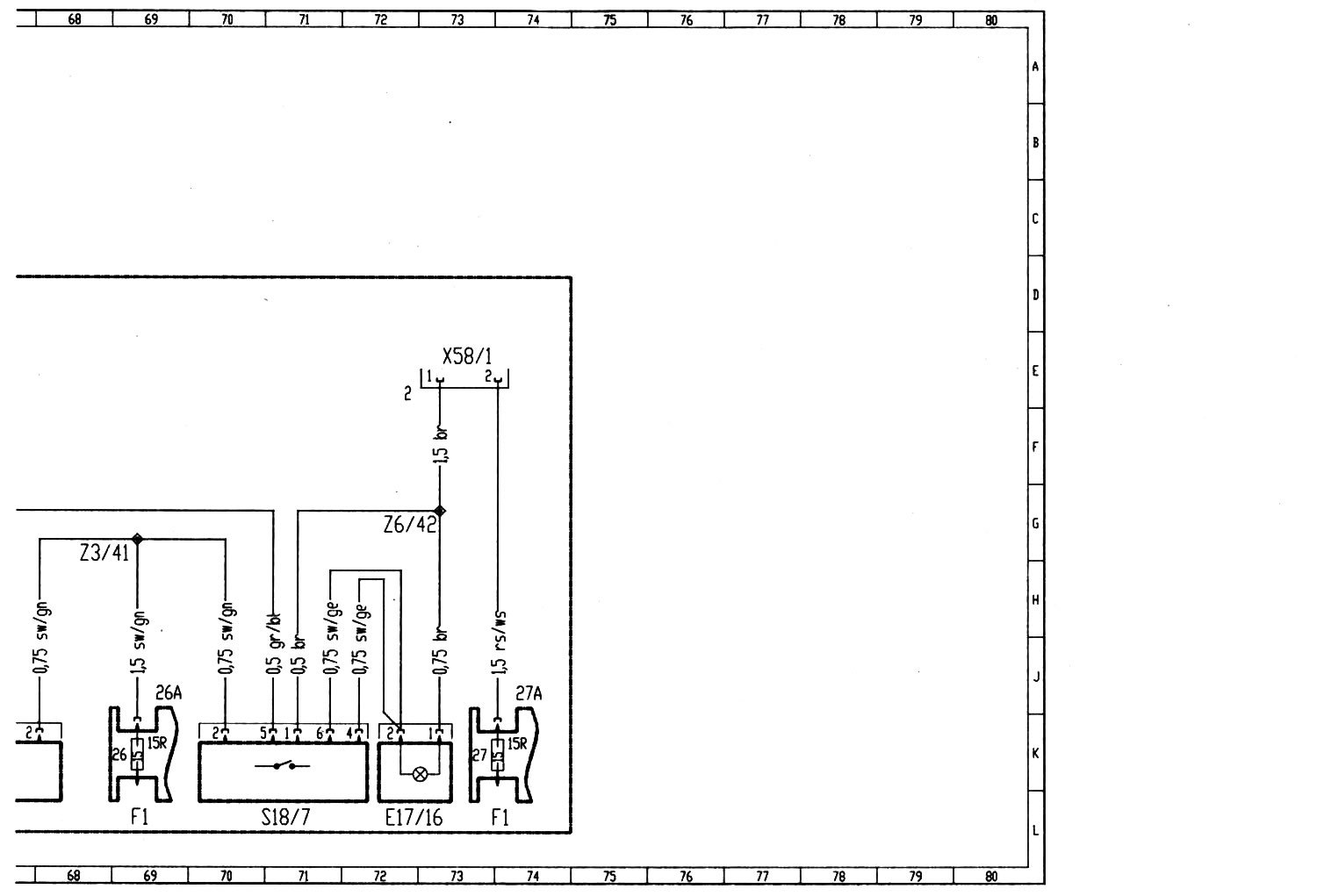

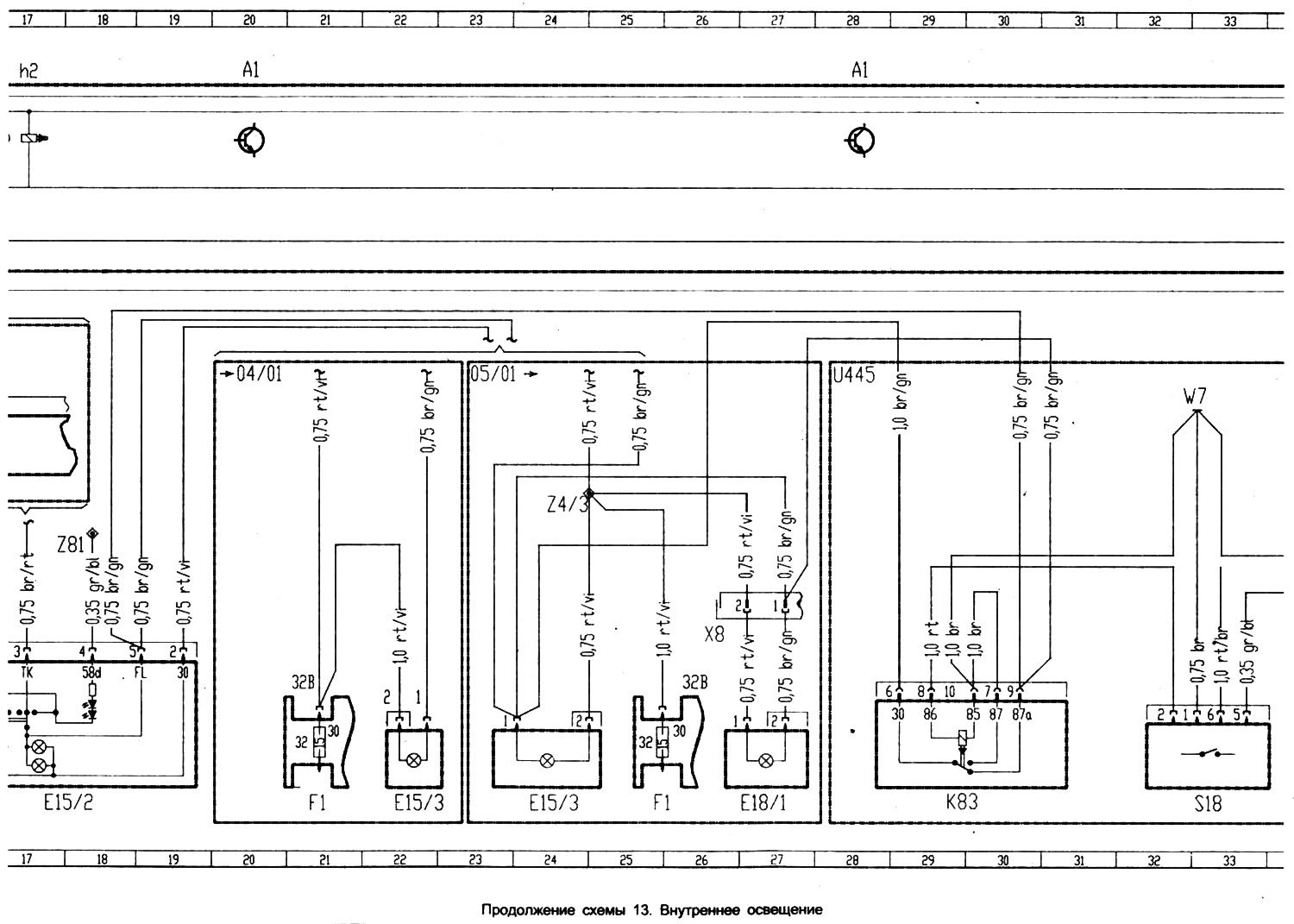

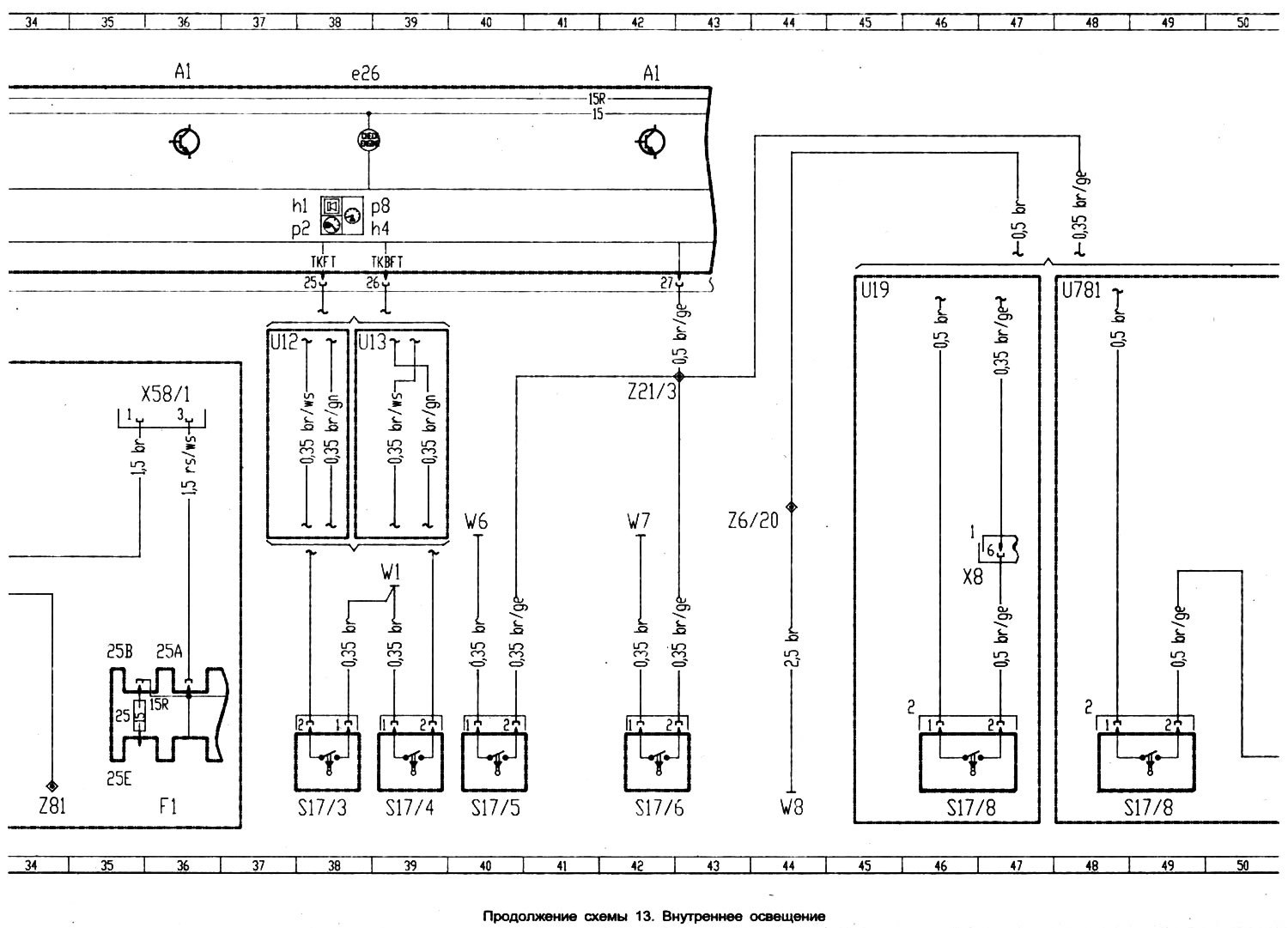

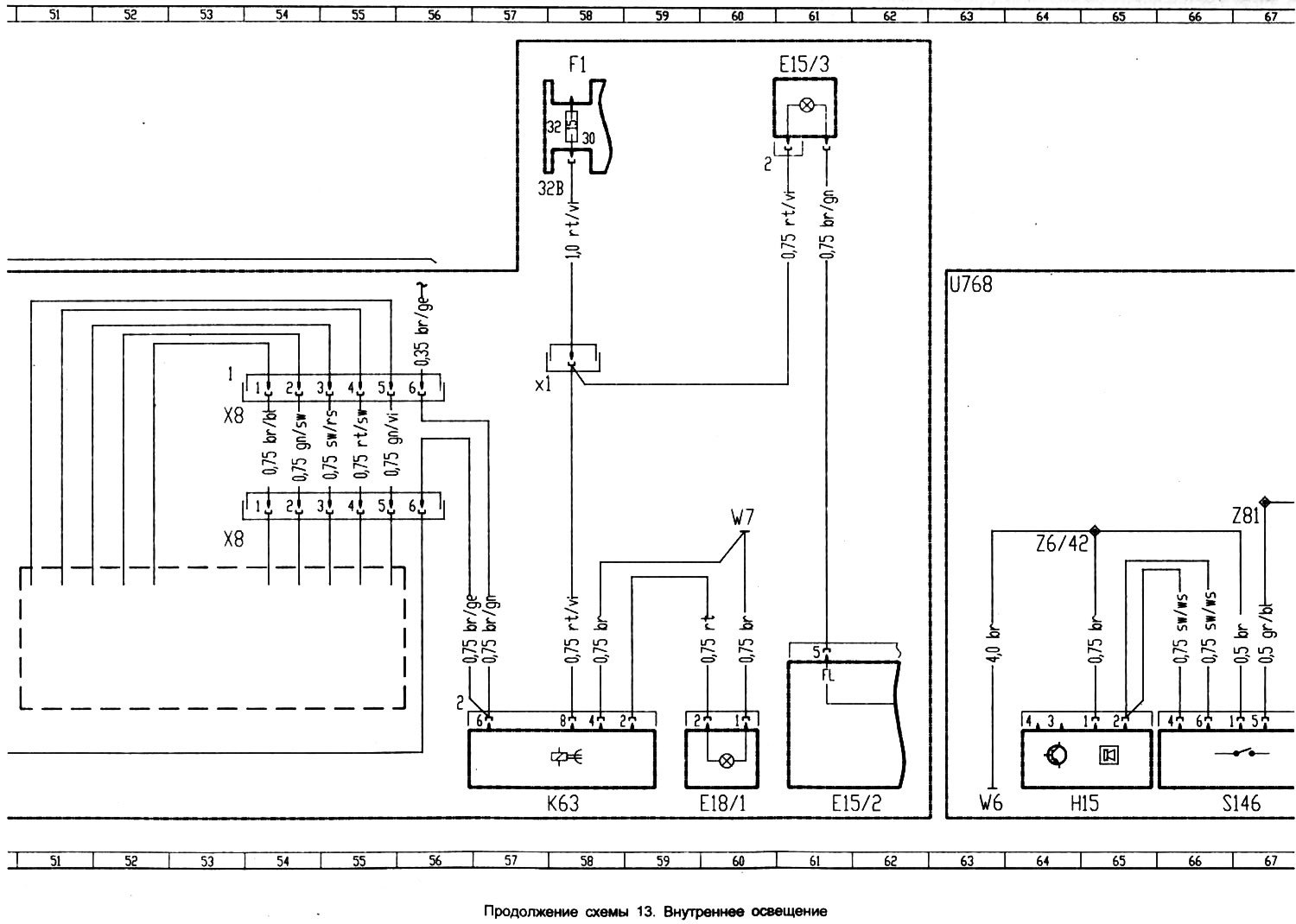

Схема 13. Внутреннее освещение
- A1 щиток приборов
- A1e1 сигнальная лампочка указателя левого поворота
- A1e2 сигнальная лампочка указателя правого поворота
- A1e8 подсветка щитка приборов
- A1e26 сигнальная лампочка самодиагностики двигателя
- A1h1 выключатель световой аварийной сигнализации
- A1h2 индикатор указателя поворота
- A1h4 тахометр
- А1р2 указатель запаса топлива
- А1р8 электронный спидометр
- А11 реостат подсветки щитка приборов
- Е13/1 лампочка освещения вещевого ящика
- E15/2 лампочка переднего светильника салона
- E15/2s1 выключатель светильника салона
- Е15/3 лампочка заднего светильника салона
- E15/3x1 штекер лампочки заднее светильника салона
- Е17/16 лампочка освещения левой ниши для ног
- Е18/1 лампочка освещения багажника
- F1 блок предохранителей и реле
- Fn12 предохранитель 12
- Fn18 предохранитель 18
- Fn25 предохранитель 25
- Fn26 предохранитель 26
- Fn27 предохранитель 27
- Fn30 предохранитель 30
- Fn32 предохранитель 32
- K63 реле освещения багажника
- K83 реле заднего светильника
- N7-1 модуль освещения
- N26/9 специальный многофункциональный модуль
- R3 передний прикуриватель и лампочка подсветки пепельницы
- R3e1 освещение
- R3r1 нагревательный элемент
- R3xl штекер переднего прикуривателя
- S17/3 контактный выключатель левой двери
- S17/4 контактный выключатель правой двери
- S17/5 контактный выключатель левой боковой двери
- S17/6 контактный выключатель правой боковой двери
- S17/8 выключатель освещения багажника
- S18 выключатель лампочки заднего светильника салона
- U12 только у автомобилей с левым рулем
- U13 только у автомобилей с правым рулем
- U19 для базовой комплектации
- U445 для минивэна
- U520 для такси
- U768 для учебного автомобиля
- U781 освещение багажника
- W1 точка «массы» (-) под блоком управления
- W4 точка «массы» (-) переднего светильника
- W6 точка «массы» (-) в левой колесной нише
- W7 точка «массы» (-) в правой колесной нише
- W8 точка «массы» (-)
- X8 соединительный штекер
- X58/1 соединительный штекер
- X58/4 штекер освещения багажника
- Z3/40 клемма 15R
- Z3/41 клемма 15R. Учебные автомобили
- Z4/3 клемма 30
- Z6/20 провод «массы» (-)
- Z6/42 провод «массы» (-) W6
- Z21/3 провод «массы» (-) контактных выключателей правой и левой задних дверей
- Z81 клемма 58d
- Z99/2 клемма 87
