Обозначения на схемах электрооборудования и соединения с массой находятся здесь →
Оригинал расположен на ресурсе: AutoInstruction

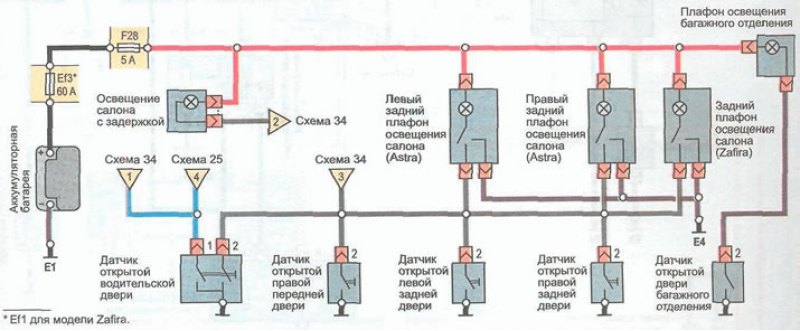

Схема 20. Внутреннее освещение (Opel Zafira A)
Обозначения на схемах электрооборудования и соединения с массой находятся здесь →
Оригинал расположен на ресурсе: AutoInstruction
Статья проверена экспертом: Станислав Зиновьев
