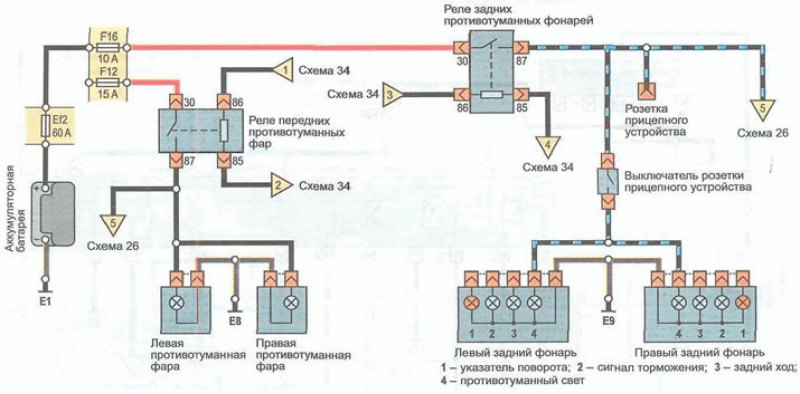

Схема 15. Противотуманные фары и фонари [
Opel Zafira A
]
Главная
Опель
Зафира
1999-2005, бензин
Электрооборудование
Электрические схемы
0
Обозначения на схемах электрооборудования и соединения с массой находятся
здесь →
◀ Предыдущая
Опель Зафира А: Электрические схемы
Следующая ▶
Схема 14. Ближний и дальний свет фар
