Схема 26: Система индикации экономии топлива (Mazda 626 3/4 «GC/GD»)

  • Главная
  • Мазда
  • Капелла
  • GC/GD (1982-1992)
  • Электрооборудование
  • Электрические схемы
  • Схема 26: Система индикации экономи…
0

Система индикации экономии топлива - модели EGI и карбюраторные с 1985 года

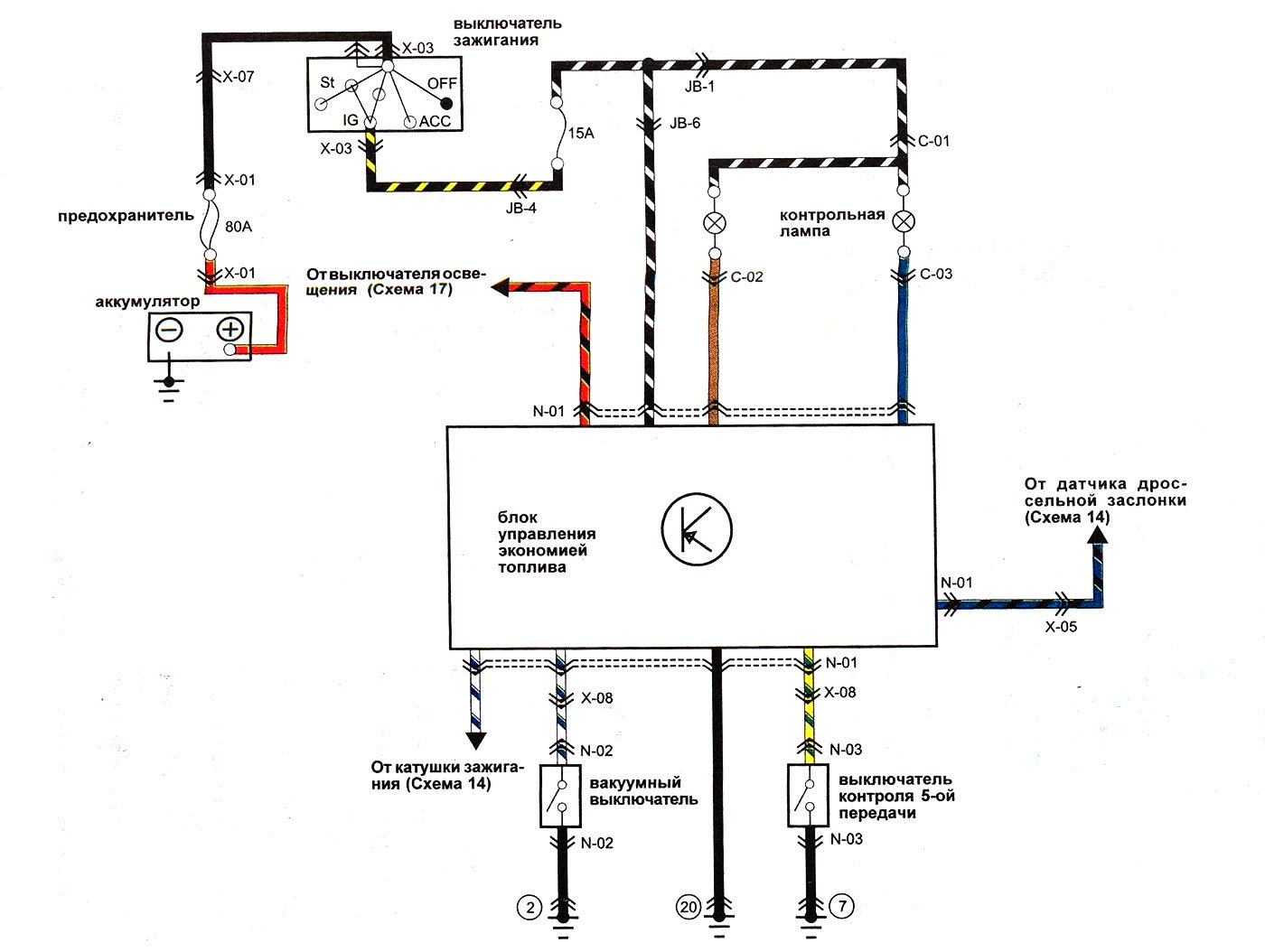

Схема 26: Система индикации экономии топлива
Открыть большую картинку в новой вкладке »
Статья проверена экспертом: Вячеслав Веретенников
