Снятие
1. Затяните стояночный тормоз. Приподнимите передок и установите его на опоры. Снимите правое переднее колесо.
2. Слейте масло из двигателя (глава 1).
3. Снимите крышки обеих головок блока (параграф 5).
4. Снимите генератор (глава 5А). Снимите кронштейн генератора с блока цилиндров и крышки МГР.
5. Снимите шкив коленчатого вала (параграф 8).

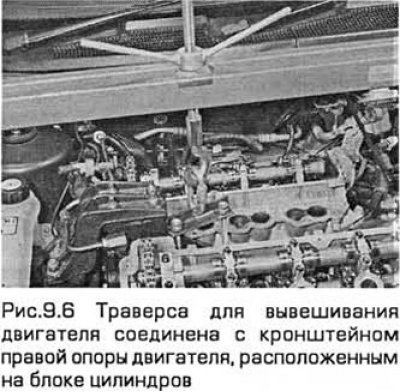

8. Вывесите двигатель. Если вы снимаете крышку для того, чтобы снять головки блока, то при вывешивании надо использовать кронштейн правой опоры двигателя, расположенный на блоке цилиндров (см. рис. 9.6).

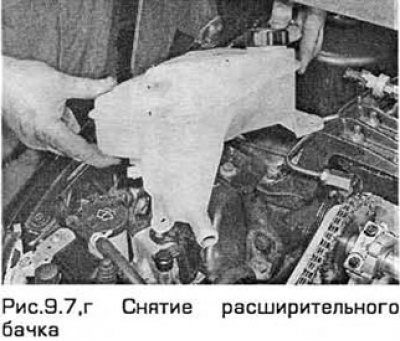

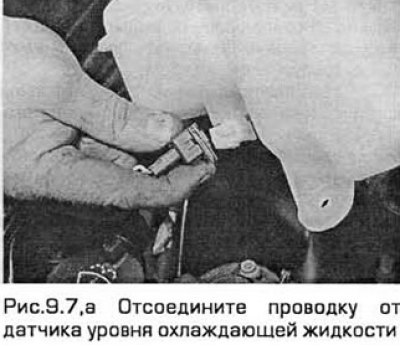

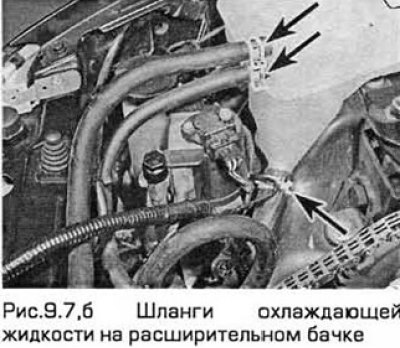

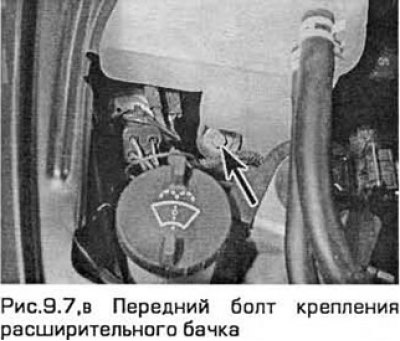

7. Отсоедините проводку от датчика уровня охлаждающей жидкости. Затем выверните винты резервного бачка системы охлаждения и сдвиньте бачок в сторону. Если вы снимаете крышку для того, чтобы снять головки блока, то опорожните систему охлаждения и снимите резервный бачок, отсоединив его шланги (см. рис. 9.7,а-г).
8. Пометьте положение правой опоры двигателя, затем выверните болты и гайки и снимите опору и кронштейн, учитывая положение провода заземления.
9. Отпустите болты крепления шкива к насосу гидросистемы рулевого управления.
10. Поверните натяжитель ремня привода вспомогательных агрегатов по часовой стрелке и снимите ремень со шкивов. Осторожно отпустите натяжитель.

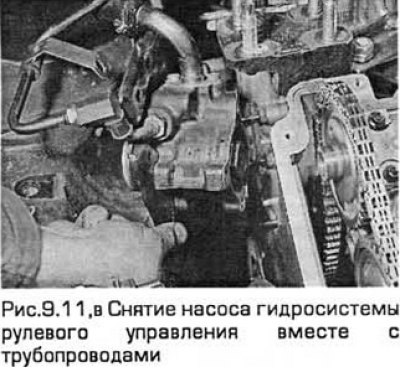

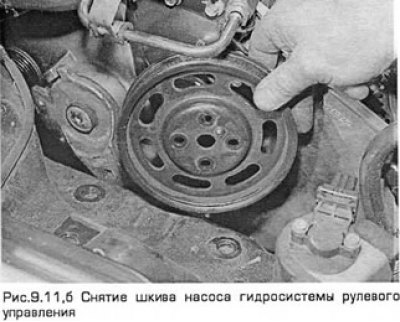

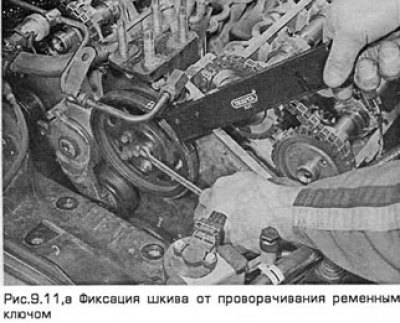

11. Полностью выверните болты и снимите шкив с насоса гидросистемы рулевого управления. Снимите насос (глава 10). не отсоединяя шлангов. Прислоните насос вместе с трубопроводами к перегородке моторного отделения (см. рис. 9.11,а-в).
1.2 Снимите поддон (параграф 14).
13. Разъедините разъем проводки датчика положения распределительного вала на крышке МГР. Если нужно, можно снять датчик.
15. Еспи нужно для улучшения доступа, выверните болты компрессора системы кондиционирования воздуха и сдвиньте его в сторону, не отсоединяя трубопроводов.

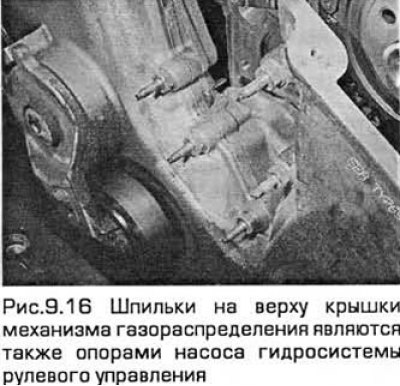

16. Заметьте положение болтов и шпилек на крышке МГР (см. рис. 9.16).

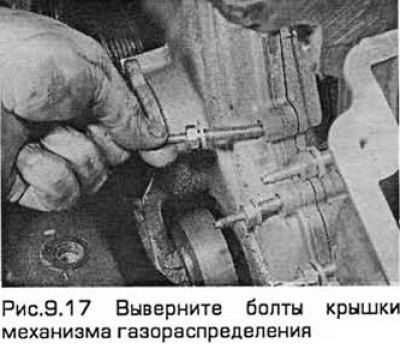

17. Последовательно (см. рис. 9.23) выверните болты крышки (см. рис. 9.17).

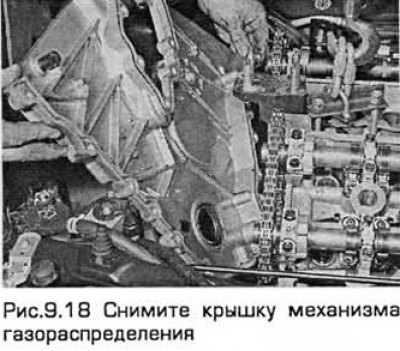

18. Стяните крышку с установочных штифтов и снимите ее через носок коленчатого вала. Снимите с крышки три прокладки (см. рис. 9.18).
19. Очистите сопрягаемые поверхности крышки, блока цилиндров и головки блока.

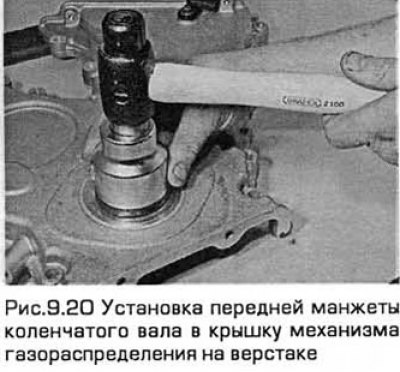

20. Если нужно, замените пере днюю манжету коленчатого вала (параграф 18). Ее так же можно установить и после установки крышки МГР (см. рис. 9.20). Если нужно, снимите с крышки натяжитель ремня привода вспомогательных агрегатов и паразитный шкив.
Установка

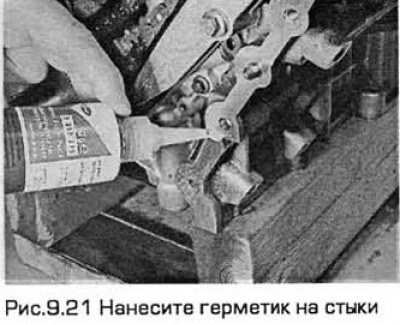

21. Нанесите герметик в виде валиков длиной 6 мм на стыки, соединяющие головку блока и блок цилиндров, а так же на стыки блока цилиндров, показанные на рис. 9.21).

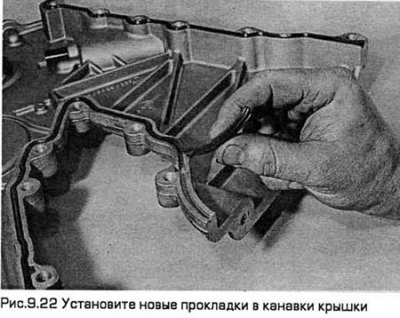

22. Установите новые прокладки в канавки крышки (см. рис. 9.22).

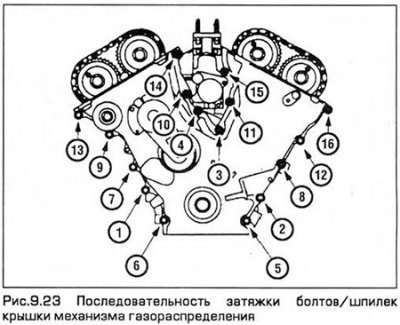

23. Установите крышку вместе с прокладками, осаживая ее на установочные штифты. Установите болты и шпильки и затяните их от руки. Затем затяните их требуемым моментом (последовательность см. рис. 9.23).

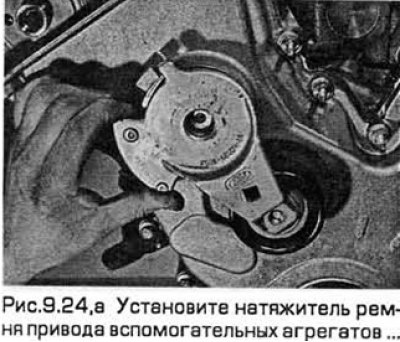

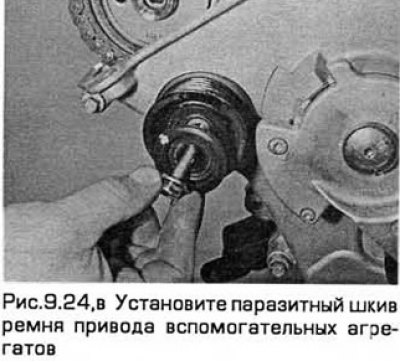

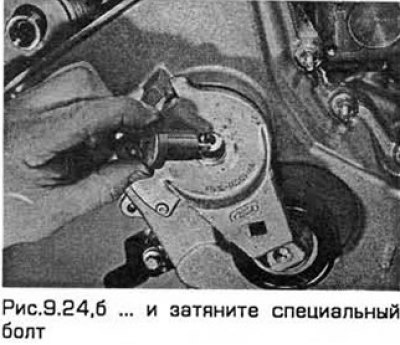

24. Установите натяжитель ремня привода вспомогательных агрегатов и паразитный шкив, если они были сняты (см. рис. 9.24,а,б).
25. Установите компрессор системы кондиционирования воздуха (глава 3), если он был снят.
26. Установите поддон (параграф 14).
27. Установите датчики положения коленчатого и распределительного валов и присоедините к ним проводку.
Источник статьи доступен на сайте autoinstruction
28. Установите насос гидросистемы рулевого управления и его шкив, затяните болты.
29. Установите ремень привода вспомогательных агрегатов на шкивы и освободите натяжитель (глава 1).
30. Установите правую опору двигателя и кронштейн в прежнее положение. Провод заземления должен быть закреплен на кронштейне. Установите резервный бачок.
31. Уберите грузоподъемное приспособление.
32. Установите шкив коленчатого вала (параграф 8).
33. Установите генератор и его кронштейн (глава 5А).
34. Установите крышки головок блока (параграф 5).
35. Присоедините отрицательный провод аккумулятора (глава 5, параграф 1).
Примечание: Для восстановления установок системы управления двигателем ввиду отсоединения аккумулятора необходим пробег порядка 16 км. При этом двигатель возможно будет работать не вполне нормально.
36. Установите правое переднее колесо и опустите автомобиль на грунт.
37. Заправьте двигатель маслом (глава 1).
