Замена
1. Подоприте клиньями передние колеса. Включите первую передачу (или положение"Р"). Отпустите гайки крепления задних колес, приподнимите задок автомобиля и установите его на опоры. Снимите соответствующее заднее колесо.
2. Установите зажим на тормозной шланг, идущий к суппорту заднего тормоза. Это нужно для уменьшения утечек жидкости при выполнении последующих операций (см. рис.9.2).

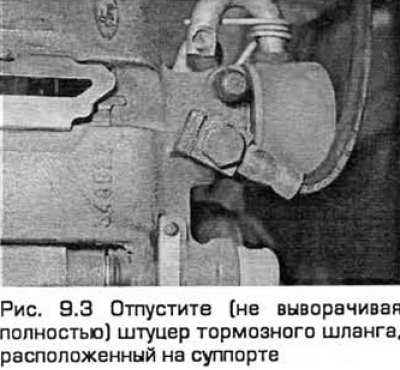

3. Отпустите (не выворачивая полностью) штуцер тормозного шланга, расположенный на суппорте (см. рис.9.3).
4. Снимите колодки заднего тормоза и освободите суппорт (параграф 8).
5. Отсоедините трос ручного тормоза от суппорта. На моделях Седан и Хэтчбэк рычаг троса ручного тормоза направлен в сторону от суппорта, а на моделях Универсал - в сторону суппорта (см. рис. 9.5,а,б).
Рис. 9.5,а. Суппорт заднего тормоза - (А) модели Седан и Хэтчбэк. (В) модели Универсал: 1. Суппорт; 3. Рама суппорта; 3. упругий фиксатор тормозных колодок; 4. Рычаг троса ручного тормоза направлен в сторону от суппорта; 5. Рычаг троса ручного тормоза направлен в сторону суппорта; 6. Ниппель прокачки; 7. Защитный колпачок направляющего пальца; 8. Электроразъем индикатора износа колодок; 9. Соединение тормозного шланга
Рис. 9.5,6. Привод ручного тормоза на суппорт заднего тормоза: 1. Поршень; 2. Винт автоматического регулятора; 3. Упругие шайбы; 4. Кулачок; 5. Рычаг троса ручного тормоза

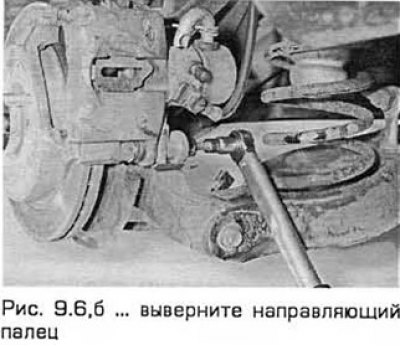

6. Снимите колпачок. Выверните направляющий палец. Снимите суппорт и подставьте под него опору или привяжите его, так чтобы не натягивать шланг (см. рис.9.6,а-в).
7. Удерживая суппорт рукой, другой рукой придерживайте шланг, чтобы он не поворачивался. Поворачивая суппорт относительно шланга, отверните его от штуцера, стараясь не скручивать и не натягивать шланг. Сразу после отсоединения суппорта заглушите отверстия в суппорте и шланге, чтобы в них не попала пыль или грязь.
8. При необходимости опорный кронштейн суппорта можно снять, вывернув его болты из опоры задней оси.
Ремонт
9. Ко времени написания руководства процедуры ремонта не были предусмотрены. Поэтому перед разборкой суппорта поинтересуйтесь наличием запасных частей. В основном вы можете пользоваться информацией, касающейся ремонта суппорта переднего тормоза. При этом учтите, что прежде чем вытаскивать поршень из суппорта, потребуется вывернуть поршень из механизма ручного тормоза (параграф 8, п. 10). При сборке полностью вдавите поршень в суппорт и наверните его на механизм ручного тормоза. Не пытайтесь разбирать этот механизм, если он неисправен. В таком случае нужно заменить узел суппорта.
Установка
10. Установите суппорт и опорный кронштейн (там, где необходима) в порядке, обратном снятию. Убедитесь в том, что тормозной шланг не скручен. Затяните крепежные болты, а также гайки колеса требуемым моментом.
11. Устраните воздух из тормозной системы (параграф 15). Убедитесь в том, что утечки в соединении шланга отсутствуют. Перед тем, как начать ездить на автомобиле, тщательно проверьте тормоза.
