Примечание: Для предотвращения неравномерного торможения диски обоих передних тормозов нужно заменять или перешлифовывать одновременно.
Осмотр
1. Затяните стояночный тормоз. Отпустите гайки переднего колеса, приподнимите передок и установите его на опоры. Снимите соответствующее переднее колесо.
2. Снимите суппорт переднего тормоза и опорный кронштейн (параграф 3). не отсоединяя шлангов. Обоприте суппорт на подставку или привяжите его в стороне от тормоза куском проволоки так, чтобы не натягивать шланг.
3. Временно установите две гайки колеса, расположенные на одном диаметре напротив друг друга так, чтобы их плоские торцы опирались на диск. Последовательно затяните гайки для надежной фиксации диска.

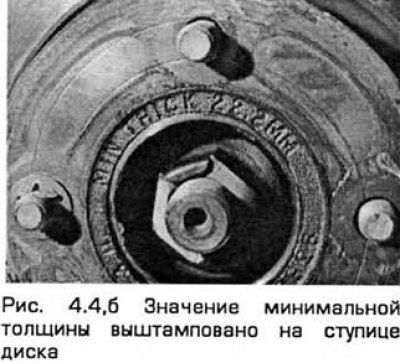

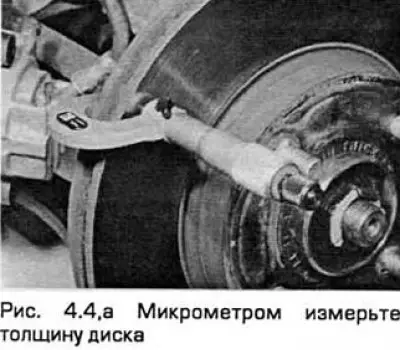

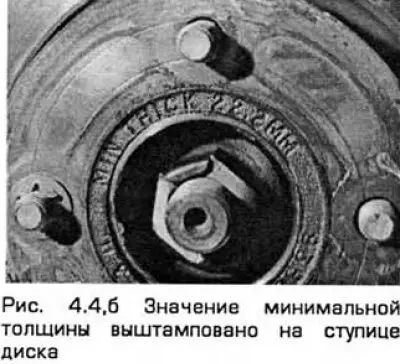

4. Отскоблите диск, чтобы удалить с него все следы коррозии. Поворачивая диск, контролируйте наличие глубоких царапин, канавок или трещин. Микрометром измерьте толщину диска в нескольких местах. Значение минимальной толщины выштамповано на ступице диска (см. рис. 4.4,а,б). Небольшой износ и наличие легких царапин допускается. В случае чрезмерного износа диск нужно снять и заменить или перешлифовать, соблюдая требования к минимальной толщине. Если диск треснул, его, естественно, нужно заменить.
Исходник статьи на этом веб-сайте: www.AutoInstruction.ru

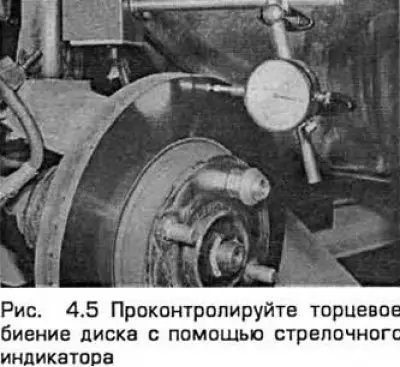

5. С помощью стрелочного индикатора или металлического бруска и щупов проконтролируйте торцевое биение диска на расстоянии 10 мм от его наружной кромки (см. рис. 4.5). Сравните результат измерения с Техническими требованиями. Разность между минимальным и максимальным показанием при вращении диска и есть его торцевое биение.
6. Если биение выше регламентируемого, проконтролируйте диск на разнотолщинность следующим образом. Нанесите на него 8 меток через 45° и измерьте толщину диска микрометром в этих местах, отступая от кромки на 15 мм. Если разность между минимальным и максимальным показаниями превышает регламентируемое значение, диск нужно заменить.
7. Биение торца ступицы можно проверить таким же образом. Для этого нужно снять диск (см. ниже), установить измерительный прибор, а затем, медленно вращая ступицу, контролировать биение. Если биение ступицы превышает регламентируемое (см. Технические требования), то его можно уменьшить за счет замены подшипника ступицы (глава 10), а затем повторить проверку торцевого биения диска.
Снятие
8. С учетом того, что колесо и суппорт сняты, отверните гайки крепления колеса, которые были временно установлены (см. п. 3).
9. Пометьте диск и ступицу для их последующего совмещения, если вы снова будете устанавливать диск.

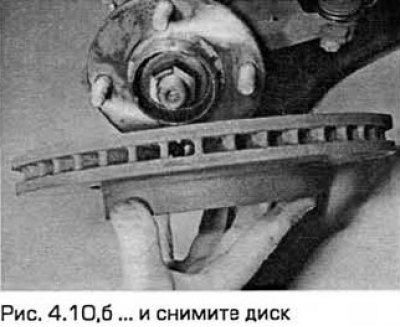

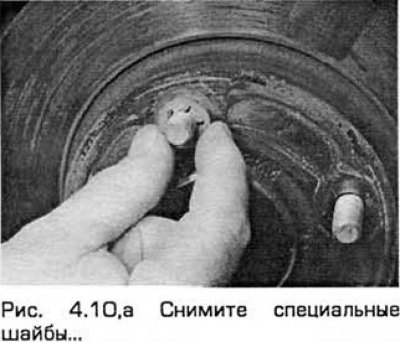

10. Снимите две специальные шайбы (при наличии), а затем снимите диск со шпилек колеса (см. рис. 4.10,а,б).
Установка
11. Убедитесь в том, что сопрягаемые поверхности диска и ступицы чистые. Затем установите диск на шпильки колеса по меткам, сделанным при снятии.
12. Установите две специальные шайбы (при наличии).
13. Установите суппорт тормоза и опорный кронштейн (параграф 3).
14. Установите колесо и опустите автомобиль на грунт.
15. Перед возобновлением поездок но автомобиле тщательно проконтролируйте тормоза.
