Примечание: См. предупреждение параграфа 2.
Снятие
1. Затяните стояночный тормоз. Отпустите гайки переднего колеса, приподнимите передок и установите его на опоры. Снимите соответствующее переднее колесо.
2. Установите зажим на тормозной шланг, идущий к суппорту переднего тормоза. Это нужно для уменьшения утечек жидкости при выполнении последующих операций (см. рис. 3.2).

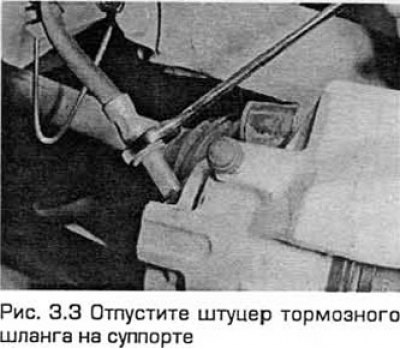

3. Отпустите (не выворачивая полностью) штуцер тормозного шланга, расположенный на суппорте (см. рис. 3.3).
4. Снимите колодки переднего тормоза (параграф 2).
5. Удерживая суппорт рукой, другой рукой придерживайте шланг, чтобы он не поворачивался. Поворачивая суппорт относительно шланга, отверните его от штуцера, стараясь не скручивать и не натягивать шланг. Сразу после отсоединения суппорта заглушите отверстия в суппорте и шланге, чтобы в них не попала пыль или грязь.
6. При необходимости опорный кронштейн суппорта можно снять, вывернув его болты из поворотного кулака (см. рис. 3.6).
Ремонт
7. Установите суппорт на верстак. Удалите с него щеткой всю грязь и пыль. Не вдыхайте пыль, она может быть опасна.
8. Вытащите резиновое пылезащитное уплотнение из торца поршня.
9. С помощью сжатого воздуха (под небольшим давлением, например, от насоса для накачки шин с ножным приводом) выдавите поршень из отверстия, соединив со штуцером линии нагнетания воздушный шланг.
Внимание: Поршень может резко выскочить из отверстия. Вставьте тонкую деревянную прокладку между поршнем и корпусом суппорта, чтобы в случае резкого выхода поршня его торец не был поврежден.
10. Вытащите манжету поршня из канавки цилиндра. Для этого используйте инструмент с крючкообразным концом. Будьте осторожны, чтобы не поцарапать поверхность цилиндра.
11. Промойте поршень и корпус суппорта метиловым спиртом и высушите их. Осмотрите поверхности поршня и цилиндра на наличие износа, повреждений и коррозии. Если поршень имеет дефекты, приобретите новый вместе с уплотнением. Если цилиндр имеет дефекты, то нужно заменить весь суппорт. Уплотнения нужно заменять независимо от состояния других компонентов.
12. Смажьте поршень и уплотнение чистой тормозной жидкостью. Введите уплотнение поршня в канавку цилиндра.
13. Вдавите поршень в цилиндр без перекосов.
14. Установите пылезащитное резиновое уплотнение на поршень и суппорт, а затем полностью утопите поршень в цилиндре.
Установка

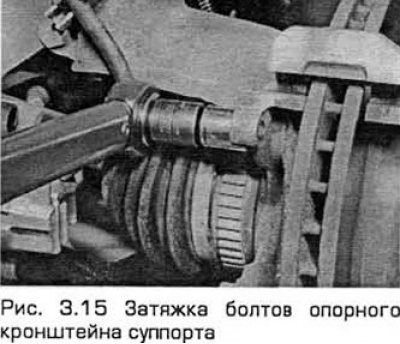

15. Установите суппорт и опорный кронштейн (там, где необходимо) в порядке, обратном снятию. Убедитесь в том, что тормозной шланг не скручен. Затяните крепежные болты, а также гайки колеса требуемым моментом (см. рис. 3.15).
16. Устраните воздух из тормозной системы (параграф 15). Не забудьте при этом снять зажим со шланга. Убедитесь в том, что утечки в соединении шланга отсутствуют. Перед тем, как начать ездить на автомобиле, тщательно проверьте тормоза.
