Снятие
1. Передвиньте сиденье водителя назад до упора, чтобы освободить рабочее пространство.
2. Снимите пепельницу. Затем выверните винты и снимите нижнюю часть облицовки с лицевой панели.
3. Вытащите упругий проволочный фиксатор из правого конца оси шарнира педали и снимите шайбу (см. рис. 12.3).
4. Отверните гайку крепления цапфы педали к толкателю. Эта гайка установлена вблизи верхней части педали (см. рис. 12.4,а,б).
5. Выдавите ось педали из опорного кронштейна влево настолько, чтобы можно было снять педаль. На моделях с неавтоматической трансмиссией нужно оставить нейлоновое дистанционное кольцо голубого цвета (расположенное между педалями сцепления и тормоза) на оси (см. рис. 12.5,а,б). На моделях с автоматической трансмиссией ось можно вытащить совсем.

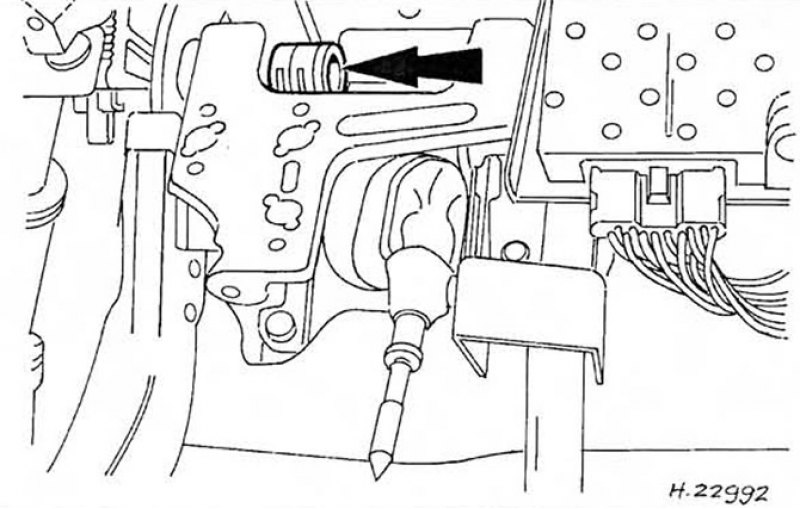

Рис. 12.5,а. Оставьте нейлоновое дистанционное кольцо (показано стрелкой) на оси -показана модель с левосторонним управлением, для моделей с правосторонним управлением аналогично.
Рис. 12.5,6. Компоненты педали тормоза - модели с автоматической трансмиссией: 1. Педаль; 2. Резиновая накладка; 3. Ось шарнира; 4. Втулка; 5. Прокладка; 6. Упругий фиксатор

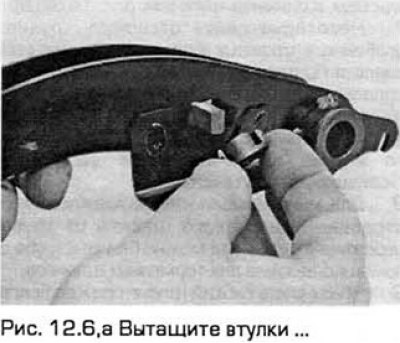

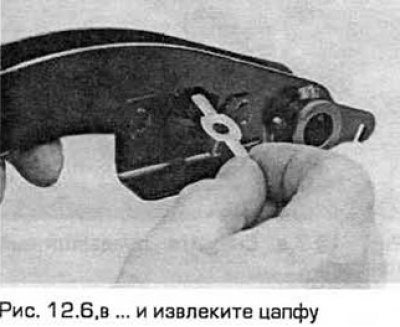

6. После снятия педали вытащите втулки из ее торцов. При необходимости удалите цапфу толкателя и резиновую накладку. Если нужно, замените компоненты (см. рис. 12.6,а-в).
Установка
7. Перед установкой педали нанесите немного консистентной смазки на ось, втулки педали и цапфу.
8. Установка в порядке, обратном снятию. Следите за правильной установкой втулок, а также за тем, чтобы секция оси педали была расположена с правой стороны кронштейна педали. Следите за правильной установкой проволочного фиксатора.
