Моторный отсек двигателя - 1.3 литра двигатель HCS с карбюратором
1 - Расположение щупа для измерения уровня масла 2 - Противоугонный звуковой сигнал. 3 - Двигатель стеклоочистителя. 4 - Воздушный фильтр 5 - Маслозаливная горловина 6 - Бачок главного тормозного цилиндра 7 - Аккумулятор 8 - Блок зажигания 9 - Бачок омывателя 10 - Коробка передач 11 - Рычаг управления сцеплением и трос сцепления 12 - Вентилятор охлаждения 13 - Стартер 14 - Жаростойкий экран 15 - Таблички идентификации транспортного средства (VIN) 16 - Генератора переменного люка 17 - Расширительный бачок 18 - Верхняя установка подвески

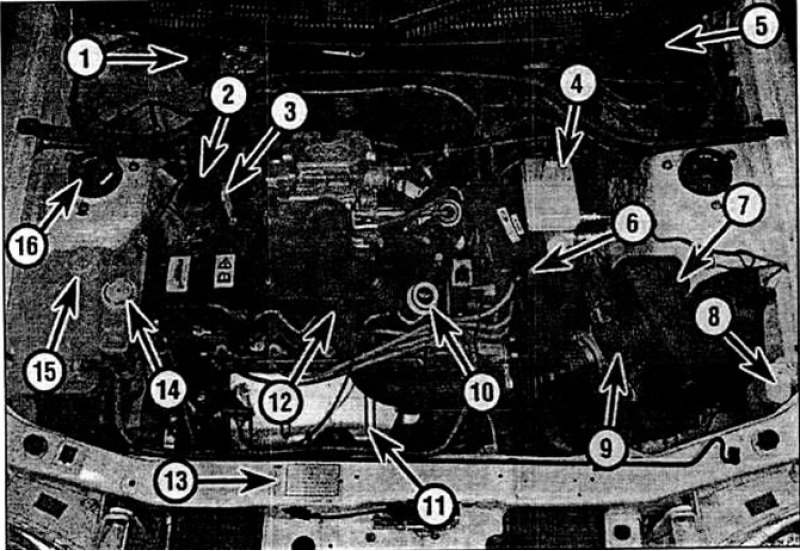

Моторный отсек двигателя - 1,4 литра двигатель РТЕ SEFI с системой впрыска топлива
1 - Двигатель стеклоочистителя 2 - Фильтр системы вентиляции картера 3 - Расположение щупа для измерения уровня масла 4 - Бачок главного тормозного цилиндра 5 - Аккумулятор 6 - Блок зажигания EDIS 7 - Кожух воздушного фильтра 8 - Бачок омывателя 9 - Датчика потока воздуха 10 - Маслозаливная горловина 11 - Жаростойкий экран 12 - Патрубок вентиляции картера 13 - Таблички идентификации транспортного средства (VIN) 14 - Бачок усилителя тормозной системы 15 - Расширительный бачок 16 - Верхняя установка подвески
Моторный отсек двигателя - 1,6 литра двигатель CVH с карбюратором
1 - Расположение щупа для измерения уровня масла 2 - Противоугонный звуковой сигнал 3 - Двигатель стеклоочистителя 4 - Воздушный фильтр 5 - Маслозаливная горловина 6 - Бачок главного тормозного цилиндра 7 - Аккумулятор 8 - Катушка зажигания DIS 9 - Блок зажигания 10 - Бачок омывателя 11 - Коробка передач 12 - Трос сцепления 13 - Вентилятор охлаждения 14 - Стартер 15 - Жаростойкий кран 16 - Таблички идентификации транспортного средства (VIN) 17 - Клапан регулировки температуры поступающего воздуха 18 - Расширительный бачок 19 - Верхняя установка подвески
Моторный отсек двигателя 1,6 литра двигатель CVH EFI с системой впрыска топлива
1 - Расположение щупа для измерения уровня масла 2 - Противоугонный звуковой сигнал 3 - Двигатель стеклоочистителя 4 - Корпус дросселей 5 - Датчик температуры поступающего воздуха 6 - Регулятор давления топлива 7 - катушка зажигания EDIS 8 - Бачок главного тормозного цилиндра 9 - Аккумулятор 10 - Блок зажигания 11 - Кожух воздушного фильтра 12 - Бачок омывателя 13 - Маспозаливная горловина 14 - Вентилятор охлаждения. 15 - Таблички идентификации транспортного средства (VIN) 16 - Стартер 17 - Вспомогательный приводной ремень 18 - Расширительный бачок 19 - Верхняя установка подвески 20 - МАР-датчик

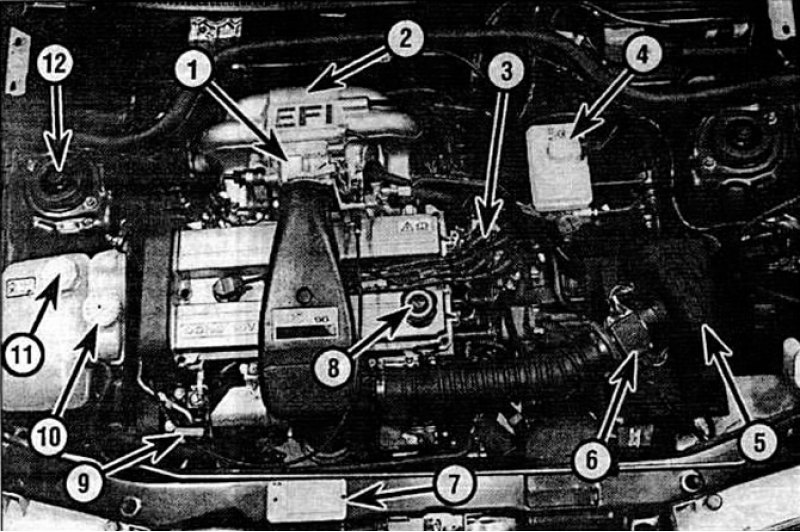

Моторный отсек двигателя - 1,6 литра двигатель Zetec SEFI с системой впрыска топлива
1 - Корпус дросселей 2 - Выпускной коллектор 3 - Катушка зажигания EDIS 4 - Бачок главного тормозного цилиндра. 5 - Кожух воздушного фильтра 6 - Датчик потока воздуха 7 - Таблички идентификации транспортного средства (VIN) 8 - Маслозаливная горловина 9 - Расположение щупа для измерения уровня масла 10 - Бачок усилителя тормозной системы 11 - Расширительный бачок 12 - Верхняя установка подвески
Моторный отсек двигателя - 1,6 литра двигатель Zetec-E SEFI с системой впрыска топлива
1 - Шланг вентиляции картера 2 - Бачок главного тормозного цилиндра 3 - Аккумулятор 4 - Бачок омывателя 5 - Кожух воздушного фильтра 6 - Датчик потока воздуха 7 - Катушка зажигания EDIS 8 - Маслозаливная горловина. 9 - Таблички идентификации транспортного средства (VIN) 10 - Расположение щупа для измерения уровня масла 11 - Бачок усилителя тормозной системы 12 - Расширительный бачок
