Внимание. Обязательно производите замену всех колодок на одной оси, даже если границы их износа достигла лишь одна колодка.
Снимите задний тормозной барабан.
Отметьте установочное положение возвратных пружин, нажимной штанги и стойки регулятора (см. рис. 9.22).
Извлеките штифт крепления передней колодкию Для этого нажмите нажимную пружину и поверните штифт на 90°. Одновременно придерживайте штифт сзади пальцем, снимите пружину и извлеките штифт крепления (см. рис. 9.23).
Снимите переднюю (по расположению) тормозную колодку с опоры колодок и отсоедините нижнюю возвратную пружину.

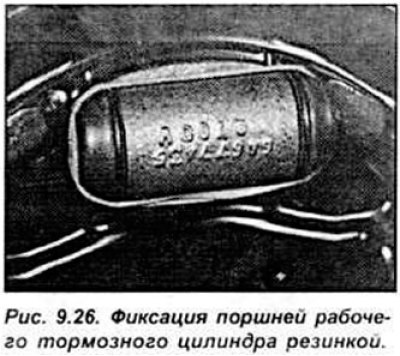

Отэжмите обе колодки от колесного тормозного цилиндра и снимите их. При этом не повредите пыльники. Для предотвращения выпадания поршней из рабочего тормозного цилиндра закрепите поршни соответствующей резинкой или проволокой (см. рис. 9.25, 9.26).
Снимите верхнюю стяжную пружину с тормозных колодок.
Поверните заднюю (по расположению) тормозную колодку на 90° вниз и отсоедините трос ручного тормоза от промежуточного рычага (см. рис. 9.27, 9.28).
Отсоедините промежуточный рычаг от передней тормозной колодки (см. рис. 9.29).
Очистите детали заднего тормоза .На места контакта колодок с тормозным щитом нанесите смазочный материал с высокой температурой плавления (см. рис. 9.30).
Установите промежуточный рычаг и верхнюю возвратную пружину на новую переднюю (по расположению) тормозную колодку (см. рис. 9.31).
Установите второй конец верхней возвратной пружины в новую заднюю (по расположению) тормозную колодку, затем. поворачивая колодку, установите ее на разжимную штангу (см. рис. 9.32, 9.33).
Внимание Тормозные колодки могут также устанавливаться по отдельности. крепиться штифтами и зажимными пружинами. Затем возвратные пружины должны присоединяться специальными щипцами.
Источник доступен на веб-сайте: autoinstruction.ru
Снимите резинку фиксации поршней рабочего тормозного цилиндра. Подсоедините трос ручного тормоза к промежуточному рычагу задней тормозной колодки и установите колодку на тормозной щит.
Подсоедините нижнюю возвратную пружину к задней тормозной колодке и проверьте, что рычаг управления ручного тормоза свободно перемещается, после чего установите нижнюю часть колодки в опору колодок. Закрепите колодку пружиной и штифтом.
Установите переднюю (по расположению) тормозную колодку на щит и закрепите пружиной и штифтом.
Подсоедините нижнюю возвратную пружину к передней тормозной колодке.
Установите верхнюю возвратную пружину.
Установите тормозной барабан. Если требуется, еще раз установите регулировочное устройство в крайнее положение, чтобы тормозные колодки прилегали к поршням. Для этого нажмите отверткой на храповой рычаг. При необходимости отсоедините пружину храпового рычага, и после установки опять присоедините. Несколько раз нажмите педаль тормоза, чтобы отцентрировать колодки и отрегулировать их положение.
