Механизм переключения передач
1 – рычаг переключения передач; 2 – декоративный чехол; 3 – стопорное кольцо; 4 – упругий резиновый элемент; 5 – прокладка; 6 – крышка; 7 – стабилизатор; 8 – тяга механизма переключения передач; 9 – стопорный штифт; 10 – корпус; 11 – элементы направляющей втулки; 12 – направляющая втулка
Снятие
1. Включить передачу заднего хода.
2. Отвинтить рукоятку с рычага переключения передач и снять чехол.
3. Поднять автомобиль и зафиксировать на подставках.
4. Ослабить болты крепления передней части глушителя, снять заднюю часть глушителя с подвески и отодвинуть в сторону.

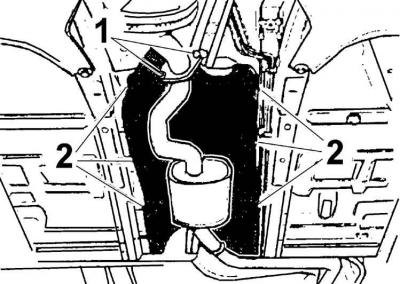

5. Снять под рычагом переключения передач теплозащитный экран (1 – болты крепления передней части глушителя, 2 – болты крепления теплозащитного экрана.
6. Ослабить зажимной болт на конце тяги переключения передач и снять тягу с вала выбора передач, сдвигая ее от коробки передач.

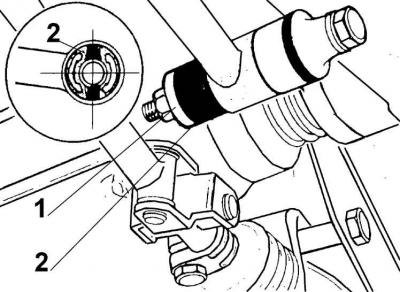

7. Вывинтить болт крепления стабилизатора к коробке передач 1 – шайба, 2 – втулка).
8. Снизу автомобиля отвинтить болты крепления корпуса рычага переключения передач от пола.
9. Отвинтить 3 винта крепления пружин элементов направляющей втулки тяги с двух сторон корпуса и снизу. Извлечь пружины и стопорный штифт.
10. Отвинтить 4 болта крепления крышки корпуса и кронштейна стабилизатора.
11. Извлечь из корпуса рычаг переключения передач вместе с крышкой.
12. Снять с рычага переключения передач стопорное кольцо, упругий резиновый элемент, прокладку и извлечь рычаг.
Сборка и установка
Сборка и установка механизма переключения передач производится в последовательности, обратной снятию.
Регулировка
1. Включить 4-ую передачу.
2. Поднять автомобиль и зафиксировать на подставках.
3. Снять заднюю часть глушителя с подвески.
4. Снять под рычагом переключения передач теплозащитный экран.
5. Ослабить стяжной болт тяги переключения передач и снять тягу с коробки передач.

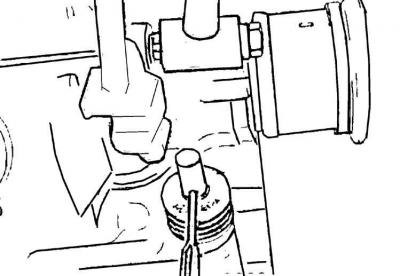

6. В шток переключения передач на коробке передач вставить стержень и, поворачивая его в обе стороны, определить среднее положение.
7. В найденном среднем положении поворачивать шток влево и вправо для определения среднего положения в перпендикулярной плоскости и надвинуть вал переключения передач на шток.
8. Установить рычаг переключения передач в салоне автомобиля в положение включения 4-ой передачи.
9. При помощи штифта диаметром 3,5 мм зафиксировать рычаг переключения передач, вставив его в отверстие внизу коробки механизма выбора передач. Фиксирующий штифт вставлять только слева.
10. Затянуть зажимным болтом тягу переключения передач.
11. Извлечь штифт и проверить легкость переключения передач.
12. Установить теплозащитный экран и зацепить глушитель.
13. Опустить автомобиль.
