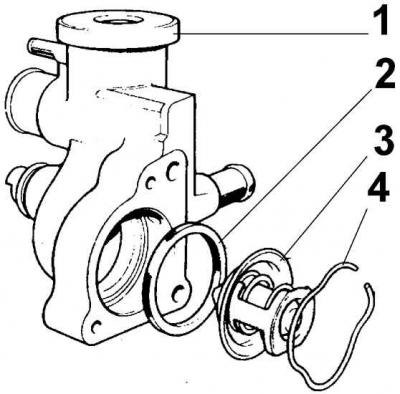

Термостат
1 – корпус термостата; 2 – уплотнительное кольцо; 3 – термостат; 4 – фиксатор

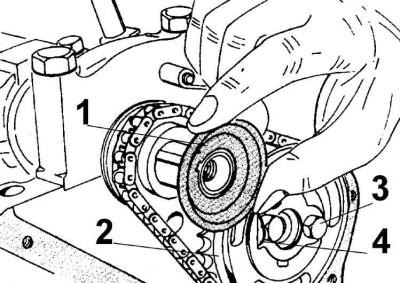

Цепной привод распределительного вала
1 – маслоотражательное кольцо коленчатого вала; 2 – звездочка распределительного вала; 3 – болты крепления звездочки; 4 – фиксирующая пластина

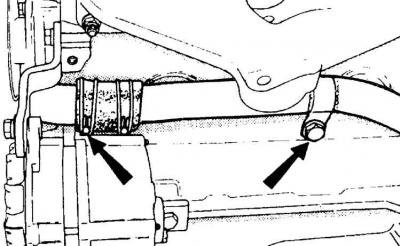

1. Отсоединить и снять шланг системы охлаждения расположенный сбоку двигателя (стрелками указаны элемены крепления шланга).
2. Слить масло из двигателя.
3. Отсоединить крышку распределителя зажигания и снять ее вместе с высоковольтными проводами.
4. Вывинтить свечи зажигания.
5. Снять крышку маслоналивной горловины вместе со шлангом вентиляции картера, предварительно отсоединив шланг от впускного коллектора.
6. Отвинтить болты крепления и снять карбюратор, предварительно отсоединив топливные и вакуумные трубки.
7. Отвинтить три болта крепления крышки термостата и снять термостат.
8. Снять крышку головки блока цилиндров, предварительно отвинтив 4 болта.
9. Снять с головки блока цилиндров ось рычагов клапанов в сборе, отвинтив 4 болта.
10. Извлечь штанги толкателей клапанов. При повторном использовании они должны устанавливаться на прежние места, поэтому пометить толкатели липкой лентой или сложить их таким образом, чтобы не перепутать при установке.
11. Отвинтить болты крепления головки блока цилиндров в последовательности обратной из затягиванию и снять головку с двигателя.
12. Отвинтить болт зажимной пластины крепления распределителя зажигания к блоку цилиндров двигателя и снять его.
13. Снять топливный насос.

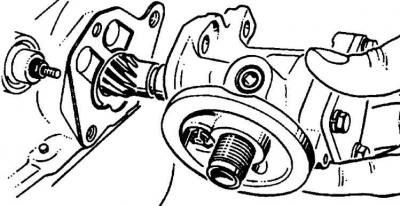

14. Отвинтить 3 болта крепления масляного насоса и снять его.
15. Отвинтить шкив водяного насоса. Для исключения проворачивания шкива при отвинчивании болтов можно использовать газовый ключ или сильно сжать две ветви приводного ремня.

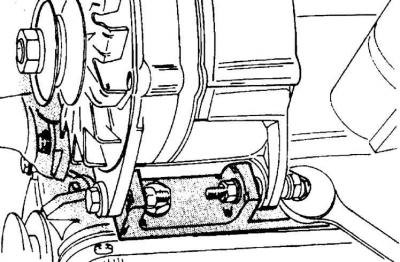

16. Ослабить нижние болты крепления, отвинтить верхний натяжной болт генератора, отклонить генератор к двигателю и снять приводной ремень.
17. Отвинтить болты крепления кронштейна генератора и снять генератор.

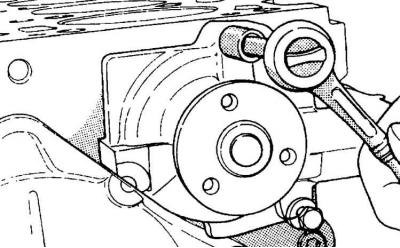

18. Отвинтить болты крепления водяного насоса и снять насос.
19. Снять шкив с коленчатого вала.
20. Расположить двигатель горизонтально и снять масляный картер.
21. Снять крышку цепи привода распределительного вала (cм. рис. Цепной привод распределительного вала).
22. Снять маслоотражательное кольцо с коленчатого вала.

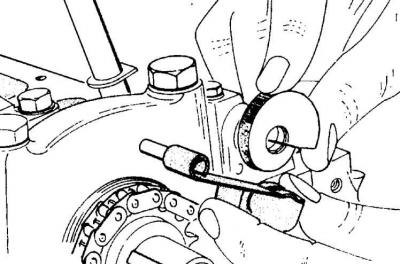

23. Снять натяжитель цепи.
24. Снять звездочку с распределительного вала вместе с цепью, предварительно отогнув пластину, фиксирующую болты крепления звездочки, и отвинтив болты.

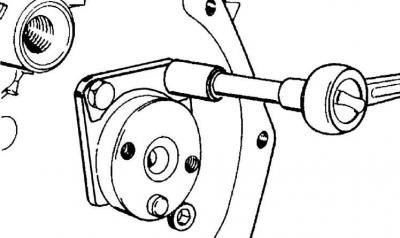

25. Отвинтить два болта и снять пластину крепления распределительного вала.
26. Провернуть распределительный вал на несколько оборотов для выведения толкателей из контакта с распределительным валом. Двигатель при этом должен находиться в горизонтальном положении.
27. Извлечь толкатели клапанов и промаркировать их липкой лентой для того, чтобы при сборке они стали на свои места.
28. Извлечь распределительный вал из блока цилиндров двигателя.
29. Снять съемником звездочку с коленчатого вала.
30. Проверить номера, нанесенные на крышки шатунов и шатуны, а также их положение. Шатун №1 находится со стороны привода системы газораспределения, а номера находятся со стороны распределительного вала.
31. Отвинтить крышку шатуна и снять ее вместе с шатунным вкладышем.
32. Извлечь поршень с шатуном.
33. Аналогичным образом извлечь остальные поршни.
34. Отвинтить попеременно накрест болты крепления ведущей части сцепления к маховику, блокируя отверткой зубчатый венец маховика.
35. Снять ведущую часть и диск сцепления.
36. Отвинтить болты крепления маховика и, соблюдая осторожность, снять маховик.
37. Снять задний щиток двигателя.
38. Отвинтить болты и снять крышку заднего уплотнительного кольца коленчатого вала.
39. Проверить маркировку крышек коренных подшипников коленчатого вала. Буквы обозначают: F – передняя, С – средняя и R – задняя крышки коренных подшипников. Стрелки на крышках должны быть направлены в сторону привода газораспределительного механизма. Отвинтить болты крепления крышек коренных подшипников и снять крышки.
40. Снять коленчатый вал.
