Электромагнитный клапан системы холостого хода на карбюраторе

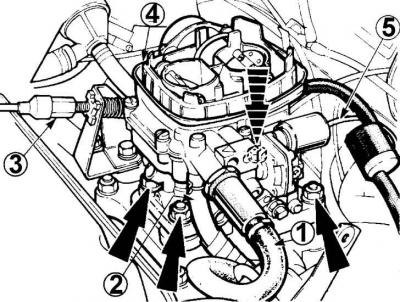

Элементы управления карбюратором Weber 2V
1 – подающий топливный шланг; 2 – возвратный топливный шланг; 3 – трос акселератора; 4 – разъем автоматического пускового устройства; 5 – электромагнитный клапан
1. Снять провод массы с аккумулятора и воздушный фильтр.
2. Отогнуть фиксирующие язычки, отвинтить 4 гайки и снять монтажную пластину воздушного фильтра.
3. Снять провода с клапана отключения холостого хода и автоматического пускового устройства.
4. На двигателе с рабочим объемом 1,4 дм3 с ручным управлением пускового устройства снять трос управления с карбюратора.
5. Промаркировать и снять вакуумные шланги.
6. Снять трос акселератора с рычага управления.
7. Снять топливные шланги.
8. Отвинтить 4 гайки крепления и снять карбюратор.
9. Закрыть отверстие во впускном коллекторе чистой ветошью.
10. Установку карбюратора производить в последовательности, обратной снятию, после чего отрегулировать содержание СО.
