Кривошипно-шатунный механизм
1 – коленчатый вал; 2 – промежуточный вал; 3 – вкладыши коренных подшипников коленчатого вала; 4 – упорные полукольца коленчатого вала; 5 – шкив; 6 – крышки коренных подшипников; 7 – шатун; 8 – крышка шатуна; 9 – вкладыши шатунных подшипников; 10 – поршень; 11 – поршневые кольца; 12 – стопорное пружинное кольцо; 13 – поршневой палец; 14 – втулка головки шатуна
Рекомендуется тщательно очистить и вымыть детали, которые будут снова использоваться. Извлечение пробок и заглушек из блока цилиндров и головки блока цилиндров значительно облегчает их промывку. Все прокладки и уплотнительные кольца следует заменить при каждой разборке двигателя.
Проверка размеров, приведенных в технической характеристике, и сравнение их с реальными значениями решают вопрос, может ли деталь быть использована далее, отремонтирована или заменена на новую. О пригодности некоторых деталей свидетельствует также состояние их поверхности (царапины, раковины и т.д.).
Проверка зазоров коленчатого вала и шатунов
Измерение деформации измерительного стержня Plastigage для определения зазора в коренном подшипнике коленчатого вала
Радиальный зазор
Радиальный зазор в коренных и шатунных подшипниках коленчатого вала измеряется при помощи специальных измерительных стержней Plastigage из искусственного материала. Измерительный стержень, уложенный вдоль шейки (коренной или шатунной) и зажатый в подшипнике, подвергается сплющиванию. Радиальный зазор в подшипнике может быть определен (на основе соответствующей шкалы на упаковке измерительных стержней) в зависимости от ширины деформированного стержня.
Условия измерения при помощи измерительных стержней Plastigage:
- шейки и вкладыши должны быть сухими и тщательно обезжирены;
- коленчатый вал не должен изменять своего положения в процессе установки и извлечения измерительных стержней;
- измерительный стержень должен быть уложен в половине вкладыша, на большем расстоянии от масляного отверстия во вкладыше или шейке вала;
- крышки подшипников должны устанавливаться вручную, а их болты должны затягиваться соответствующим моментом; нельзя наносить удары по крышкам;
- следует затягивать только крышку подшипника, в котором измеряется радиальный зазор; нельзя одновременно измерять зазоры во всех коренных подшипниках.

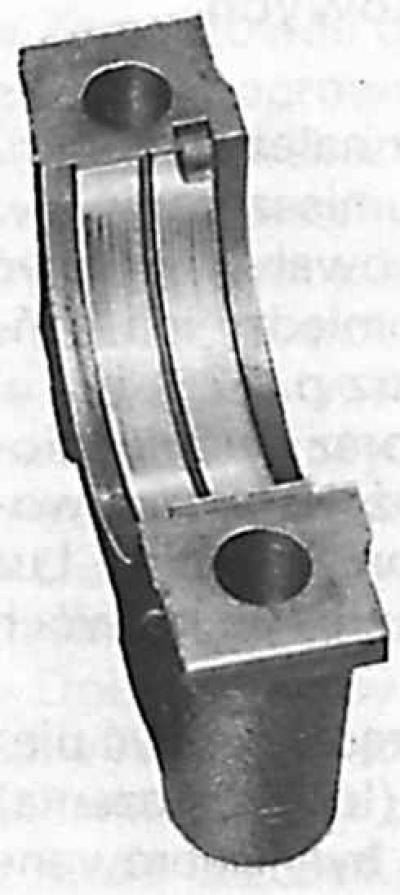

Вкладыш 1 коренного подшипника коленчатого вала
Вкладыш 1 коренного подшипника коленчатого вала больше, чем вкладыши остальных подшипников, и имеет масляную канавку.
1. Установить вкладыши на коренные подшипники в блоке цилиндров двигателя и установить в них коленчатый вал.
Внимание! Вкладыши первого коренного подшипника (со стороны привода системы газораспределения) имеют больший размер, чем вкладыши остальных подшипников, и оба имеют масляную канавку. В остальных подшипниках вкладыши со стороны блока цилиндров имеют масляную канавку, а со стороны крышки имеют гладкую поверхность.
2. Уложить на первой коренной шейке измерительный стержень Plastigage.
3. Установить крышку коренного подшипника вместе с вкладышем и затянуть болты крепления соответствующим моментом.
4. Осторожно снять крышку подшипника и измерить при помощи шкалы, поставляемой вместе с измерительными стержнями, ширину деформированного измерительного стержня. На основе таблицы или графика определить радиальный зазор в подшипнике.
5. Сравнить измеренное значение с необходимой величиной зазора. Если измеренный зазор превышает допустимое значение, то следует использовать ремонтные вкладыши.
6. Аналогичным способом измерить зазор в остальных коренных и шатунных подшипниках.
Осевой зазор
1. После установки коленчатого вала в блоке цилиндров следует установить упорные полукольца коленчатого вала (масляные канавки должны быть направлены наружу коренного подшипника), крышки подшипников и затянуть их крепление соответствующим моментом.
2. Упереть измерительный наконечник индикатора часового типа в торец коленчатого вала и измерить его осевой зазор.
3. Сравнить измеренные значения с необходимыми величинами. Если зазор превышает допустимое значение, то следует использовать ремонтные упорные полукольца соответственно большей толщины.
Проверка поршневых колец и зазоров поршня в цилиндре
1. После снятия колец с поршней следует измерить их зазор в канавках поршня, а после установки в цилиндрах, в которых они стояли ранее, измерить ширину замка (зазора) между их концами.
2. Измерить диаметры цилиндров и диаметры поршней (в направляющей части, ниже отверстия поршневого пальца) под прямым углом к оси поршневого пальца. Зазор поршня в цилиндре равен разнице этих двух измерений.
3. При помощи специального приспособления установить кольца на поршни так, чтобы надписи (либо обозначения) были направлены в сторону дна поршня. Разрезы колец расположить под углом около 120°.
