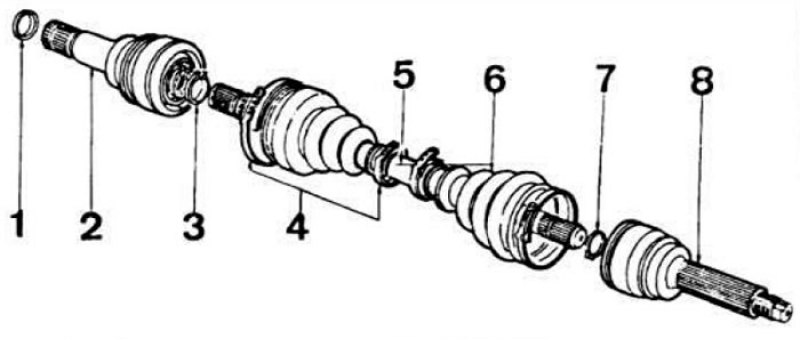

Рис. 3.51. Детали вала привода переднего колеса. 1, 3 и 7 - стопорные кольца; 2 - внутренний шарнир; 4 - хомут защитного чехла; 5 - вал привода колеса; 6 - защитный чехол; 8 - наружный шарнир.
Защитные чехлы 6 обеспечивают герметизацию шарниров. Вал левого колеса короче вала правого колеса и выполнен из прутка, вал правого колеса — из трубы большего диаметра для амортизации вибраций. Длина привода правого колеса 642 мм, ∅43,0 мм. Длина привода левого колеса 334 мм, ∅22,5 мм для седанов с двигателями GLA, GMA или GPA и ∅24,5 мм для всех остальных моделей. Длина защитного чехла при сжатом шарнире 65—75 мм для седанов и универсалов с двигателями GLA, GMA или GPA, 78—86 мм для остальных моделей, при вытянутом шарнире — 100,0 мм.
