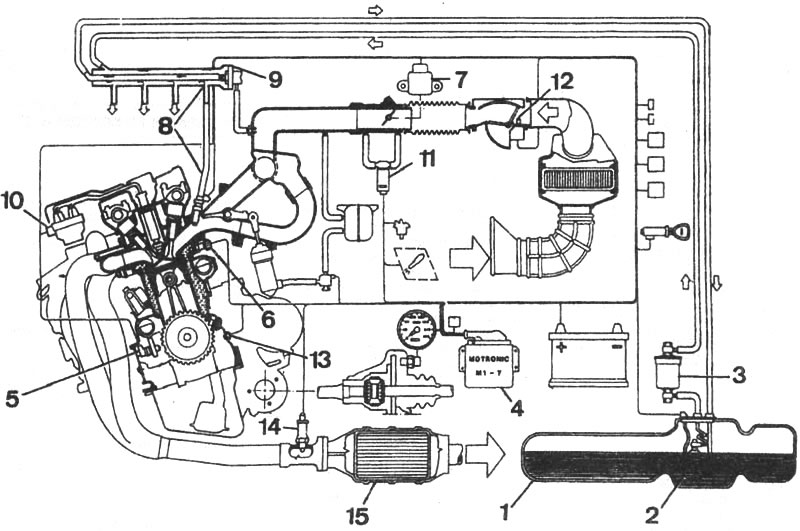

Рис. 2-121. Конструктивная схема КСУД «Motronic М1.7»: 1 - топливный бак; 2 - топливный насос; 3 - топливный фильтр; 4 - контроллер; 5 - датчик числа оборотов и ВМТ; 6 - датчик температуры: охлаждающей жидкости; 7 - датчик положения дроссельной заслонки; 8 - форсунка и распределительная магистраль; 9 - регулятор давления топлива; 10 - четырехвыводная катушка зажигания; 11 - регулятор холостого хода; 12 - датчик температуры поступающего воздуха; 13 - датчик детонации; 14 - датчик содержания кислорода в отработавших газах; 15 - каталитический нейтрализатор
