Обозначение компонентов

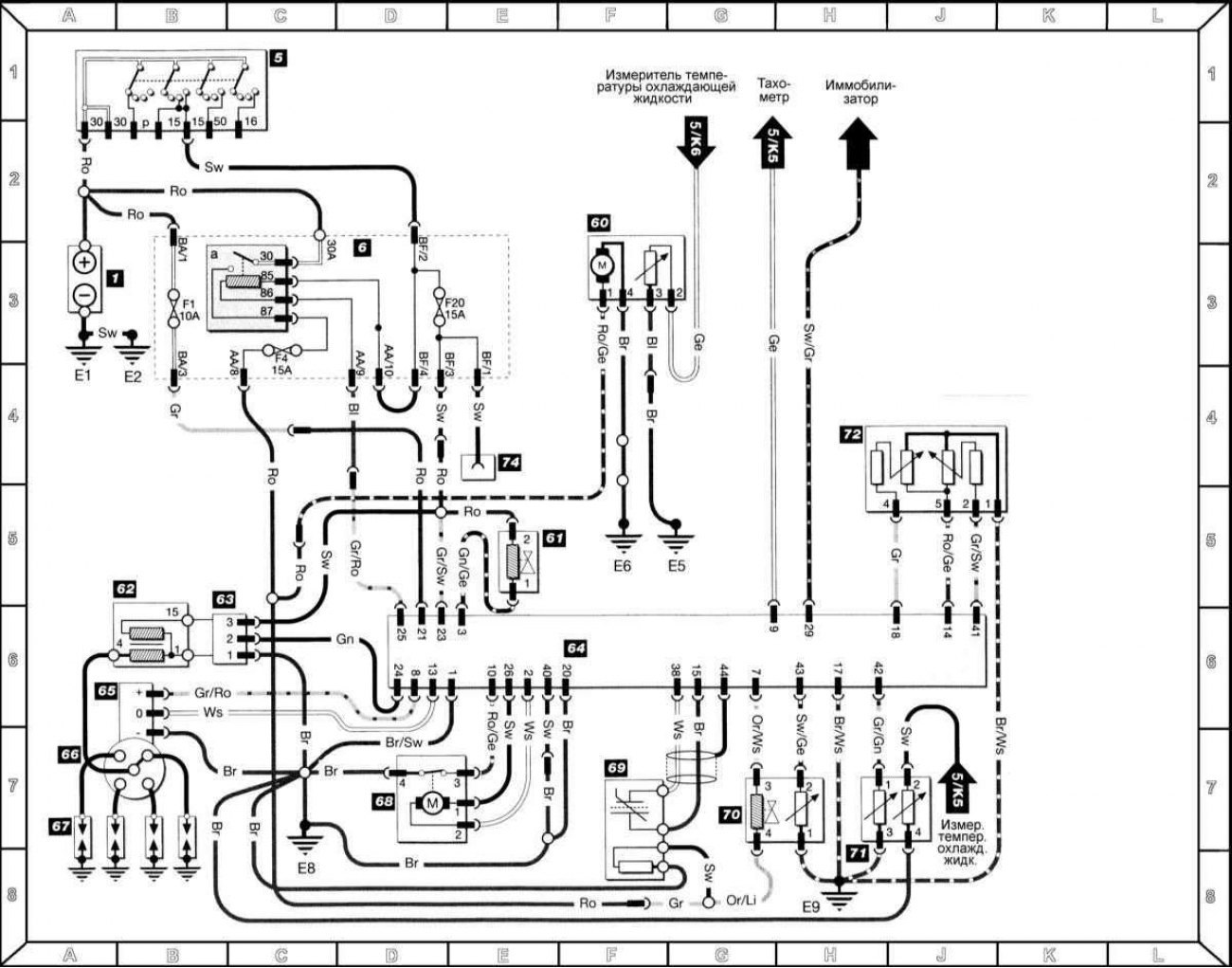

1 - Батарея; 5 - Выключатель зажигания; 6 - Монтажный блок реле/предохранителей; а = реле топливного насоса; 60 - Топливный насос/датчик измерения расхода топлива; 61 - Э/м клапан угольного фильтра; 62 - Катушка зажигания; 63 - Усилитель зажигания; 64 - ECU системы впрыска топлива; 65 - Датчик Холла; 66 - Распределитель зажигания; 67 - Свечи зажигания; 68 - Датчик-выключатель холостого хода; 69 - λ-зонд; 70 - Инжектор впрыска топлива/датчик температуры всасываемого воздуха; 71 - CTS; 72 - Потенциометр дроссельной заслонки; 74 - Соединение иммобилизатора
Обозначения цвета изоляции электропроводки
Ws - Белый; Sw - Черный; Ro - Красный; Br - Коричневый; Gn - Зеленый; Vi - Фиолетовый; Bl - Синий; Gr - Серый; Li - Лиловый; Ge - Желтый; Or - Оранжевый
