Система управления двигателем M60/2 (1995 г.) (BMW 7 Series E38)

  • Главная
  • БМВ
  • 7 серия
  • E38 (1994-2001)
  • Электрооборудование
  • Электрические схемы
  • Система управления двигателем M60/2…
0

Система управления двигателем M60/2 (1995 г.)

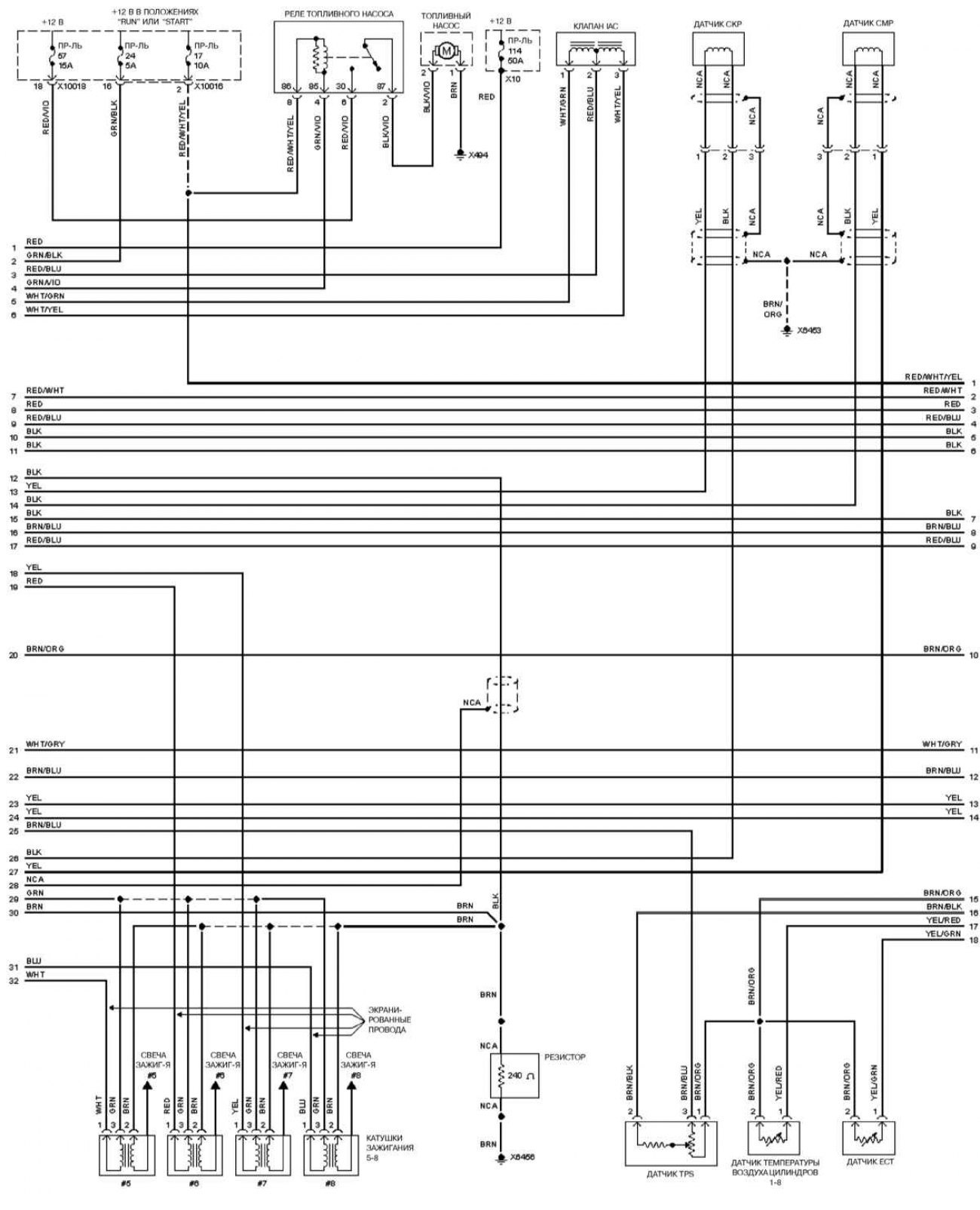

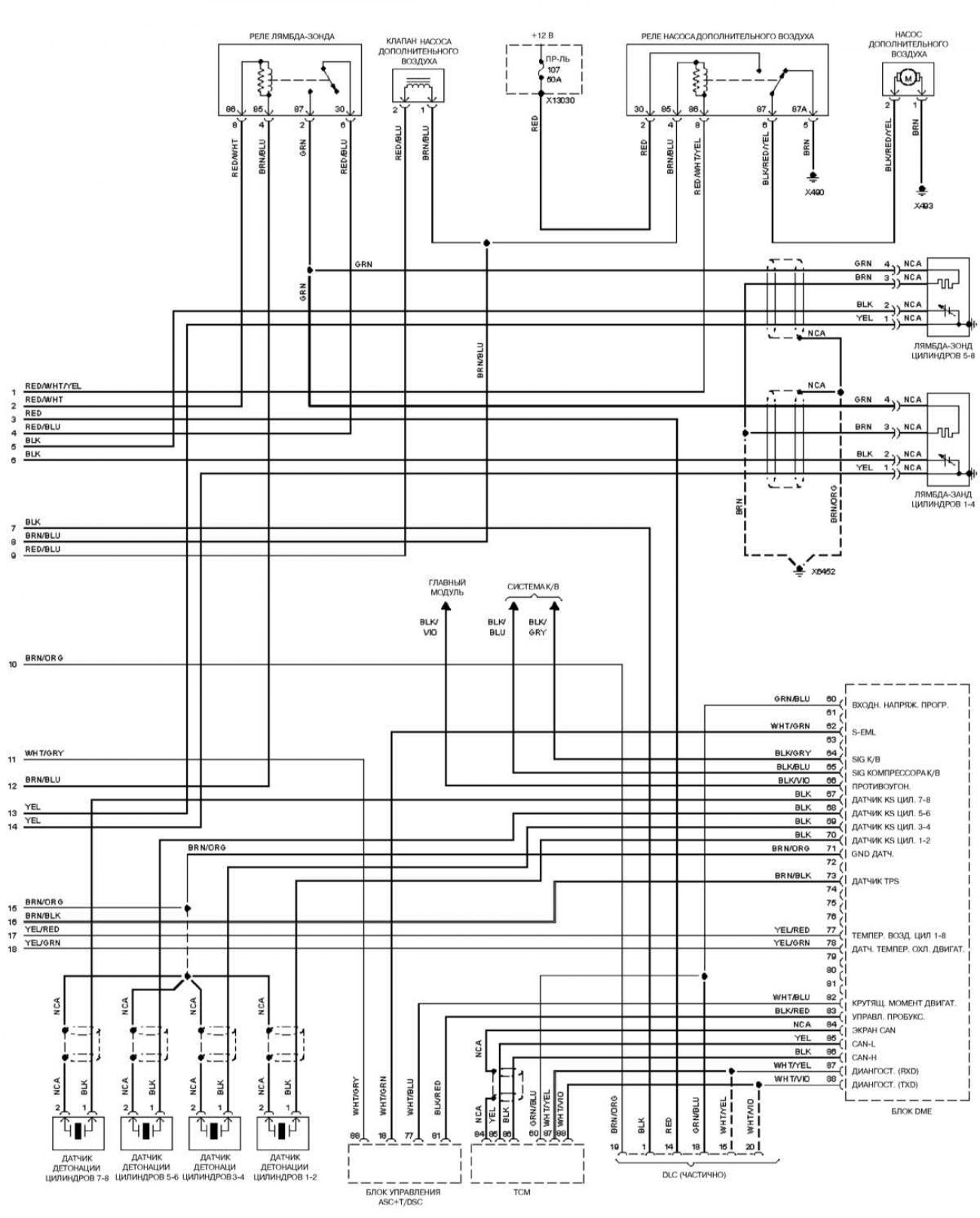

Часть 1 из 3



Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »


Часть 2 из 3



Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »


Часть 3 из 3



Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »


Оригинал выложен на портале: www.autoinstruction.ru
Обозначения к этой электрической схеме смотрите здесь →
Статья проверена экспертом: Станислав Зиновьев
