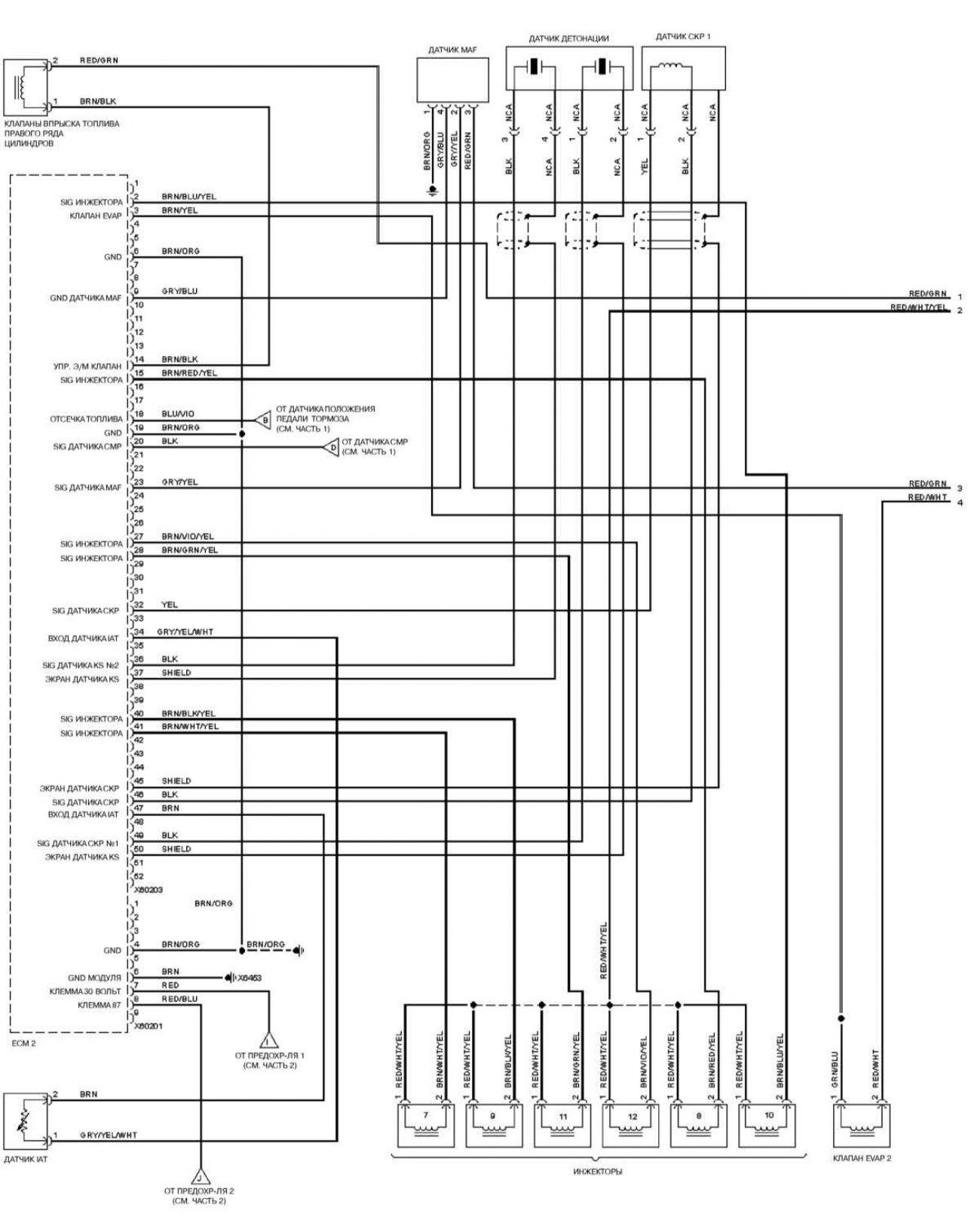

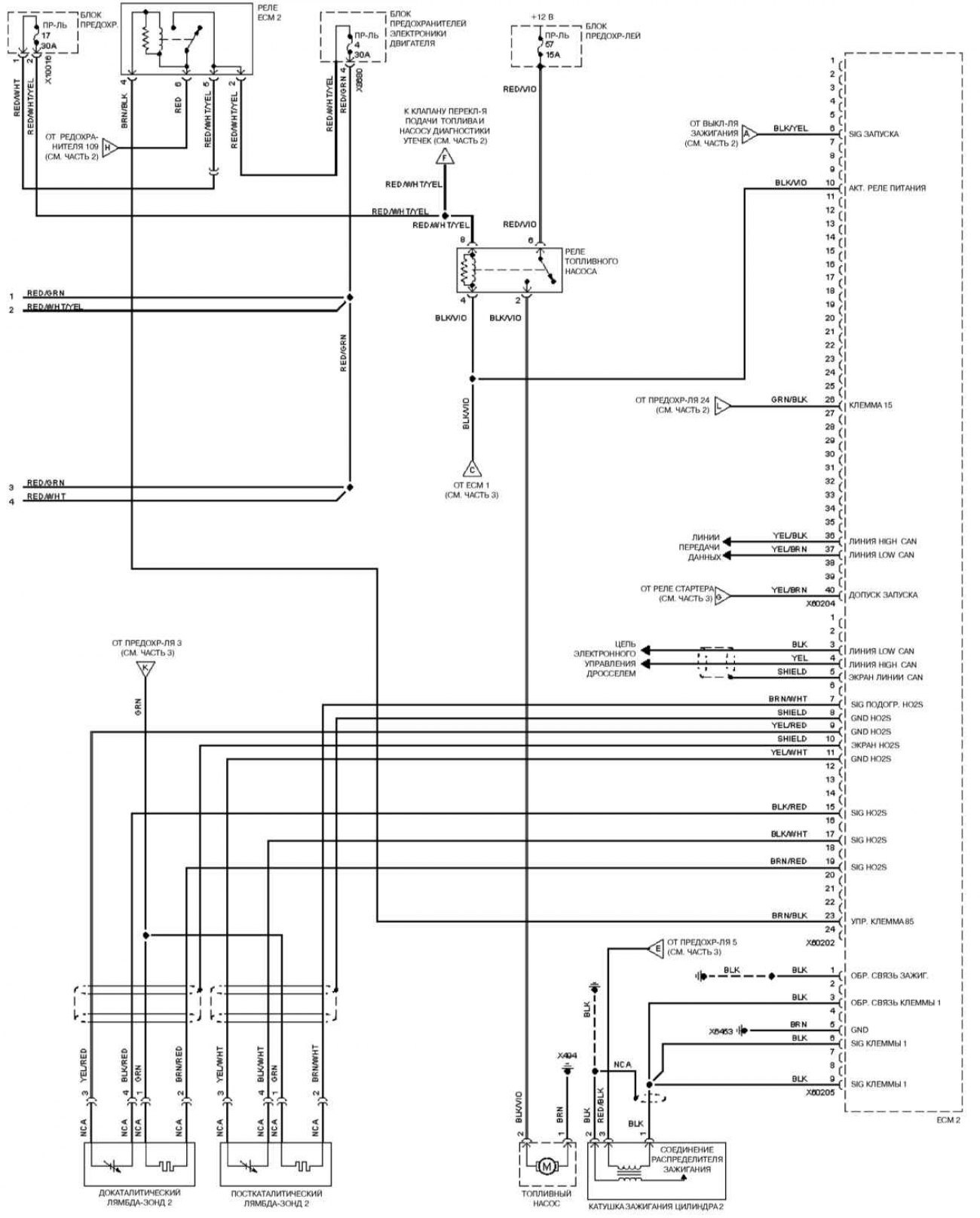

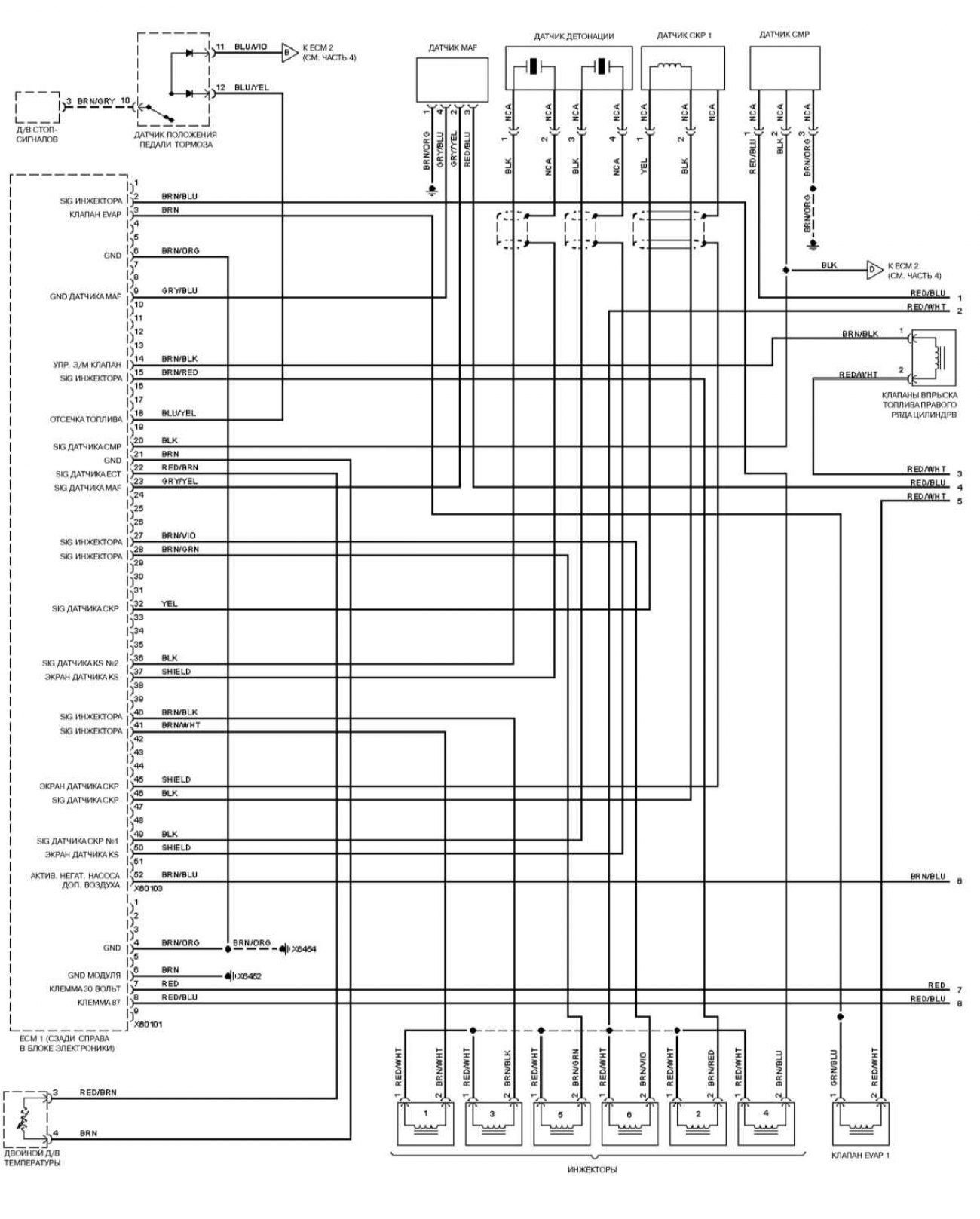

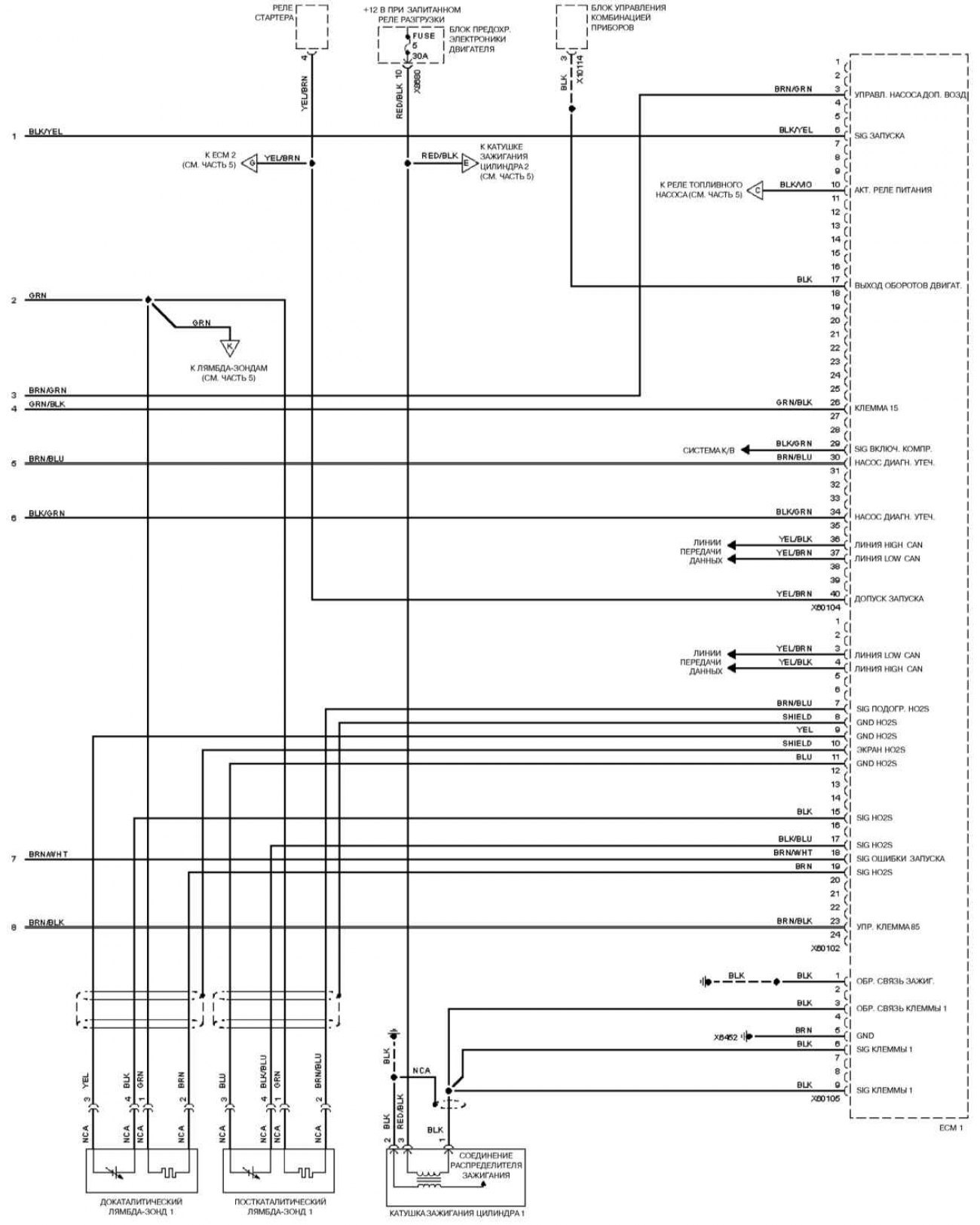

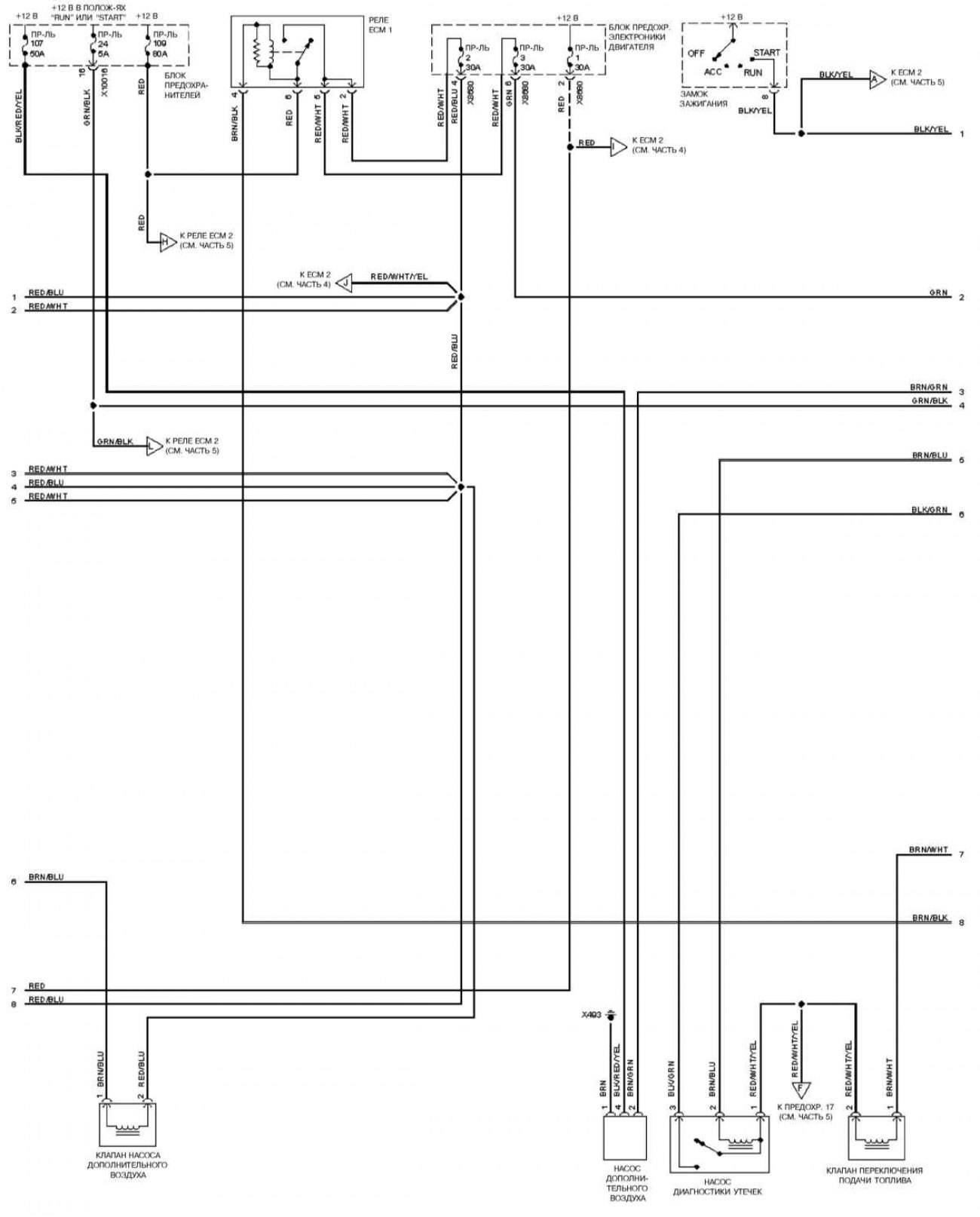

Система управления двигателем M73 (2000 г.)



Часть 1 из 5



Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »


Часть 2 из 5



Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »


Часть 3 из 5



Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »


Часть 4 из 5



Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »


Часть 5 из 5



Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »

Обозначения к этой электрической схеме смотрите здесь →
Статья проверена экспертом: Станислав Зиновьев
