Система управления АТ (2000 г.) (BMW 7 Series E38)

  • Главная
  • БМВ
  • 7 серия
  • E38 (1994-2001)
  • Электрооборудование
  • Электрические схемы
  • Система управления АТ (2000 г.)
0

Система управления АТ (2000 г.)

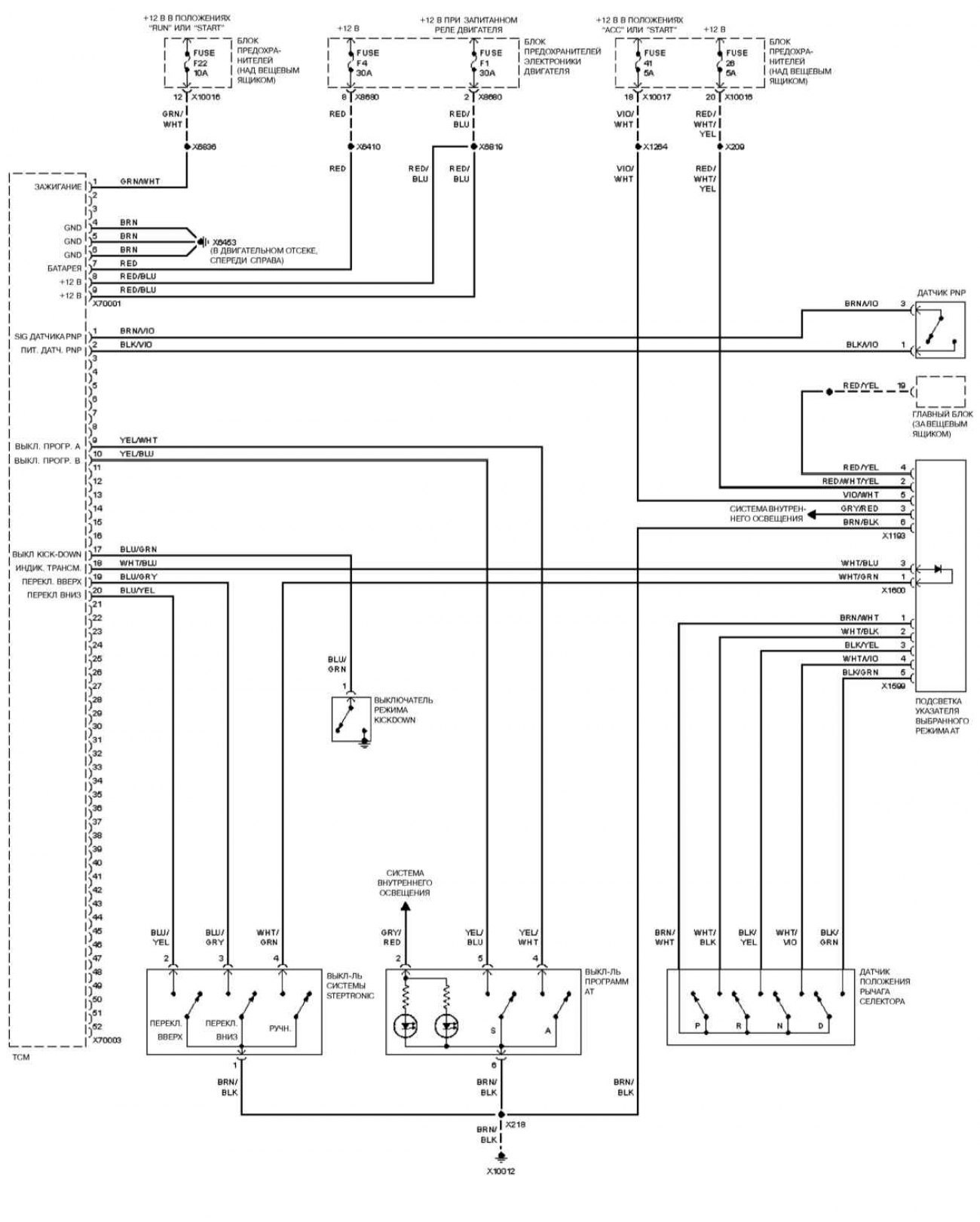

Часть 1 из 2



Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »

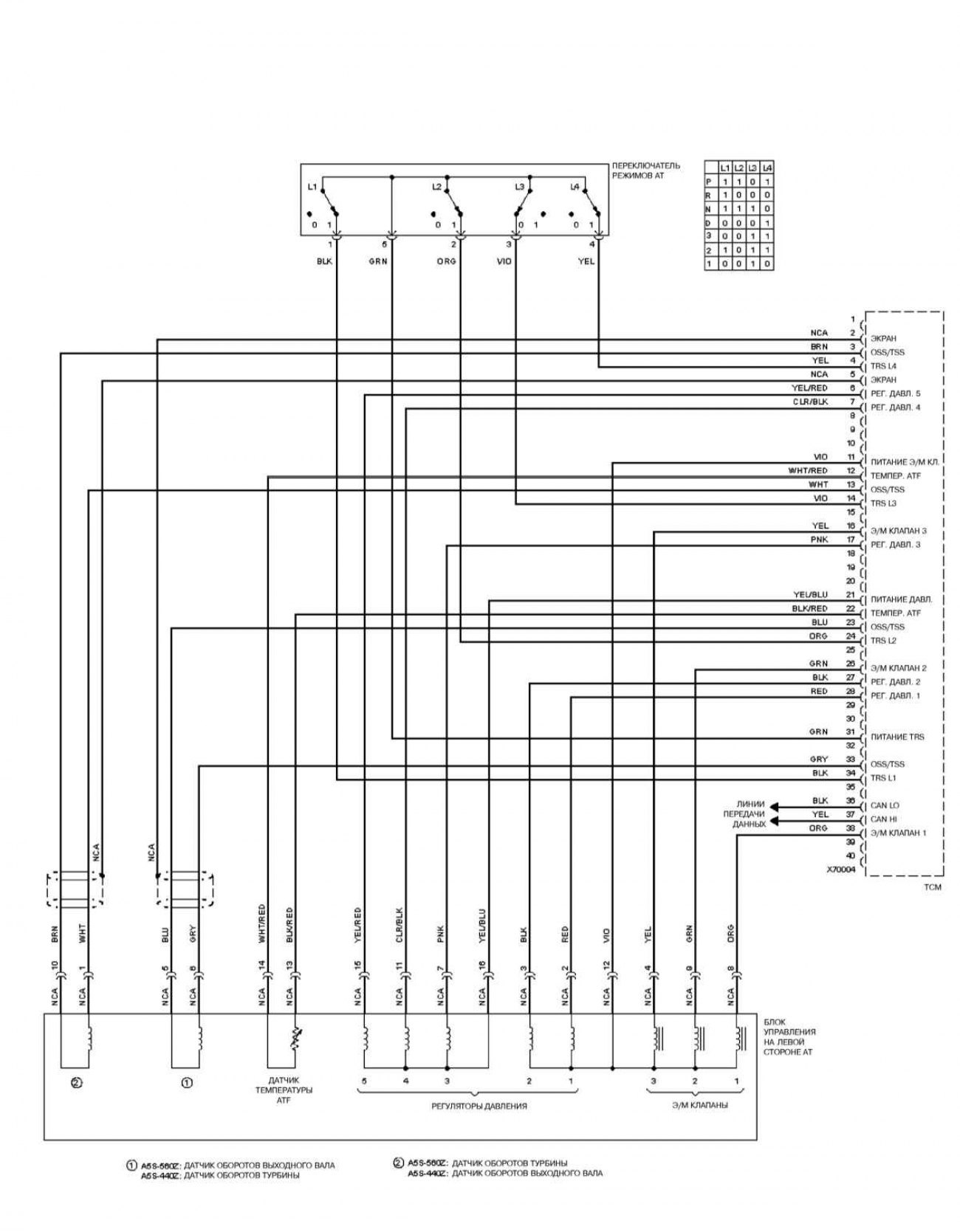

Часть 2 из 2



Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »

Обозначения к этой электрической схеме смотрите здесь →

Источник статьи размещён на портале Autoinstruction.ru
Статья проверена экспертом: Станислав Зиновьев
