Система управления двигателем моделей 1998–2000 годов (Toyota RAV4 1 «XA10»)

0

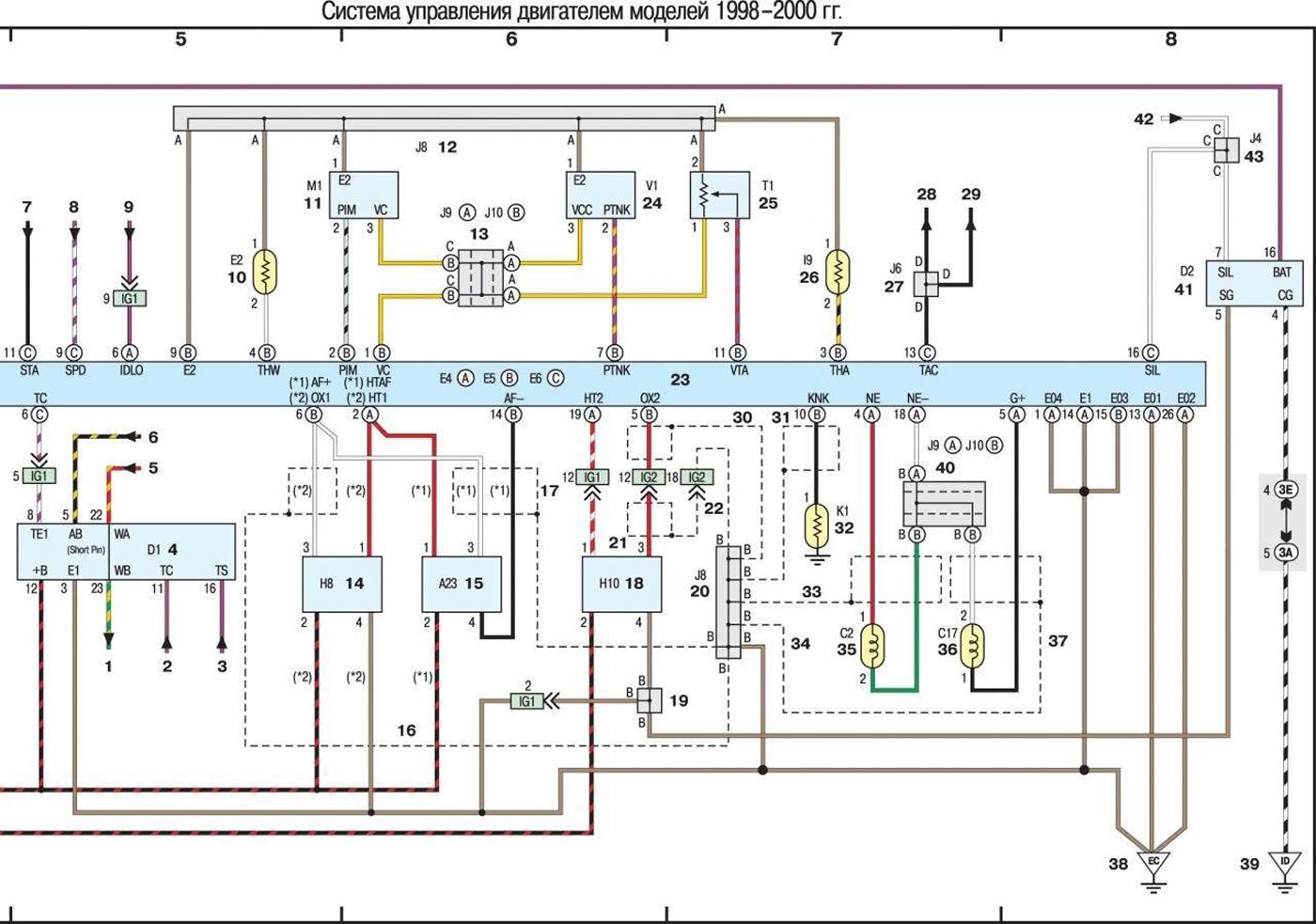

Схема 2. Система управления двигателем моделей 1998–2000 гг. (часть 1-я из 2 )

Система управления двигателем моделей 1998–2000…

Открыть большую картинку в новой вкладке »

Схема 3. Система управления двигателем моделей 1998–2000 гг. (часть 2-я из 2)

Система управления двигателем моделей 1998–2000…

Открыть большую картинку в новой вкладке »

Статья проверена экспертом: Евгений Мамаев
