Снятие и установка турбокомпрессора
Отсоединить провод от минусовой клеммы аккумуляторной батареи и отсоединить трубу, соединяющую турбокомпрессор с выпускным коллектором. Отсоединить шланг слива масла в масляный картер. Отсоединить подводящий и отводящий воздухопроводы, шланг подвода масла и снять теплоизоляционный щиток. Затем снять турбокомпрессор.
Установку турбокомпрессора производить в порядке, обратном снятию, при этом:
- соблюдать установленные моменты затяжки резьбовых соединений;
- перед запуском двигателя вывернуть свечи зажигания и провернуть коленчатый вал двигателя стартером для заполнения маслом системы турбокомпрессора.

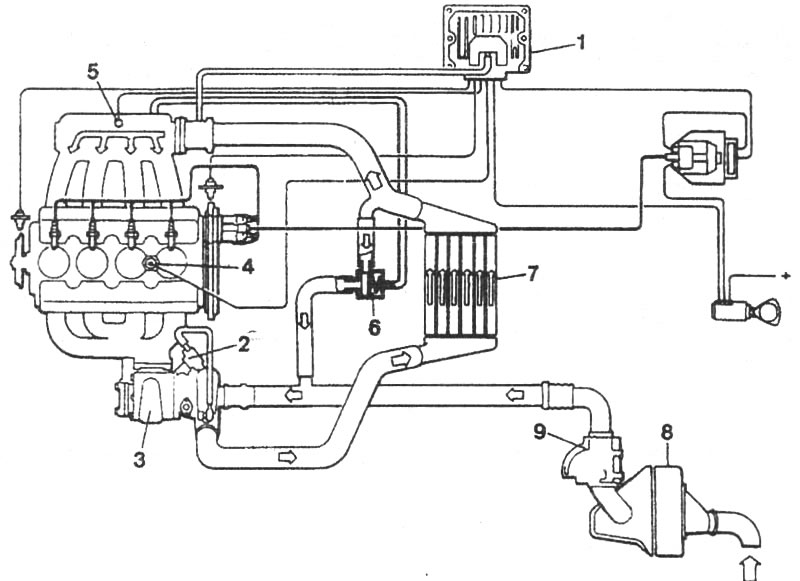

Рис. 2-119. Связь между системами зажигания и турбонаддува: 1 - ЭБУ системы зажигания «Mlcroplex»; 2 - редукционный клапан; 3 - турбокомпрессор; 4 - датчик детонации; 5 - выключатель аварийного давления наддува; 6 - механический перепускной клапан; 7 - воздухо-воздушный теплообменник; 8 - воздушный фильтр; 9 - измерительр расхода воздуха

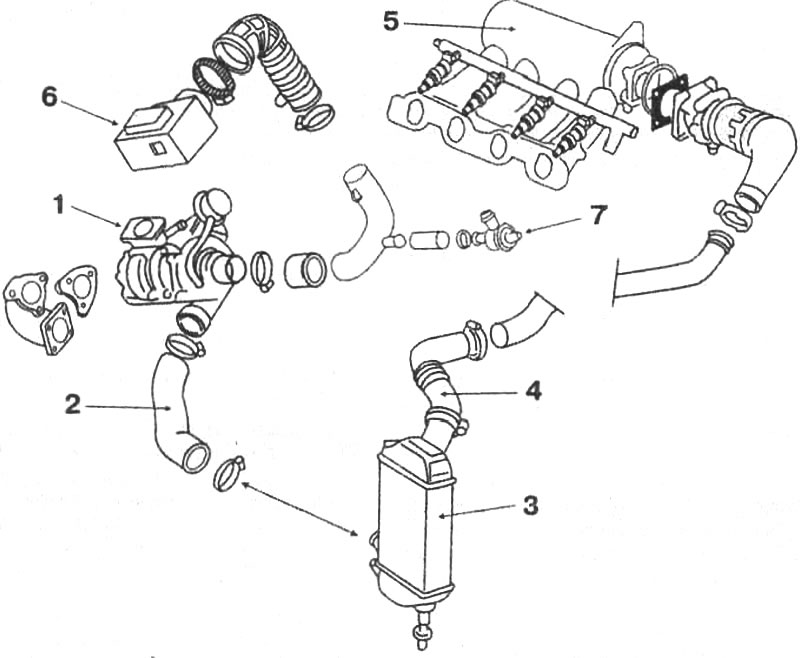

Рис. 2-120. Детали системы турбонаддува: 1 - турбокомпрессор; 2 - воздухопровод между воздухо-воздушным теплообменником и турбокомпрессором; 3 - воздухо-воздушный теплообменник; 4 - воздухопровод между воздухо-воздушным теплообменником и впускным трубопроводом; Б - впускной трубопровод; 6 - измеритель расхода воздуха; 7 - перепускной клапан
