Радиоприемник — HiFi [BMW 3 Series E46]

  • Главная
  • БМВ
  • 3 серия
  • 1998-2006
  • Электрооборудование
  • Электрические схемы
  • Радиоприемник — HiFi
0

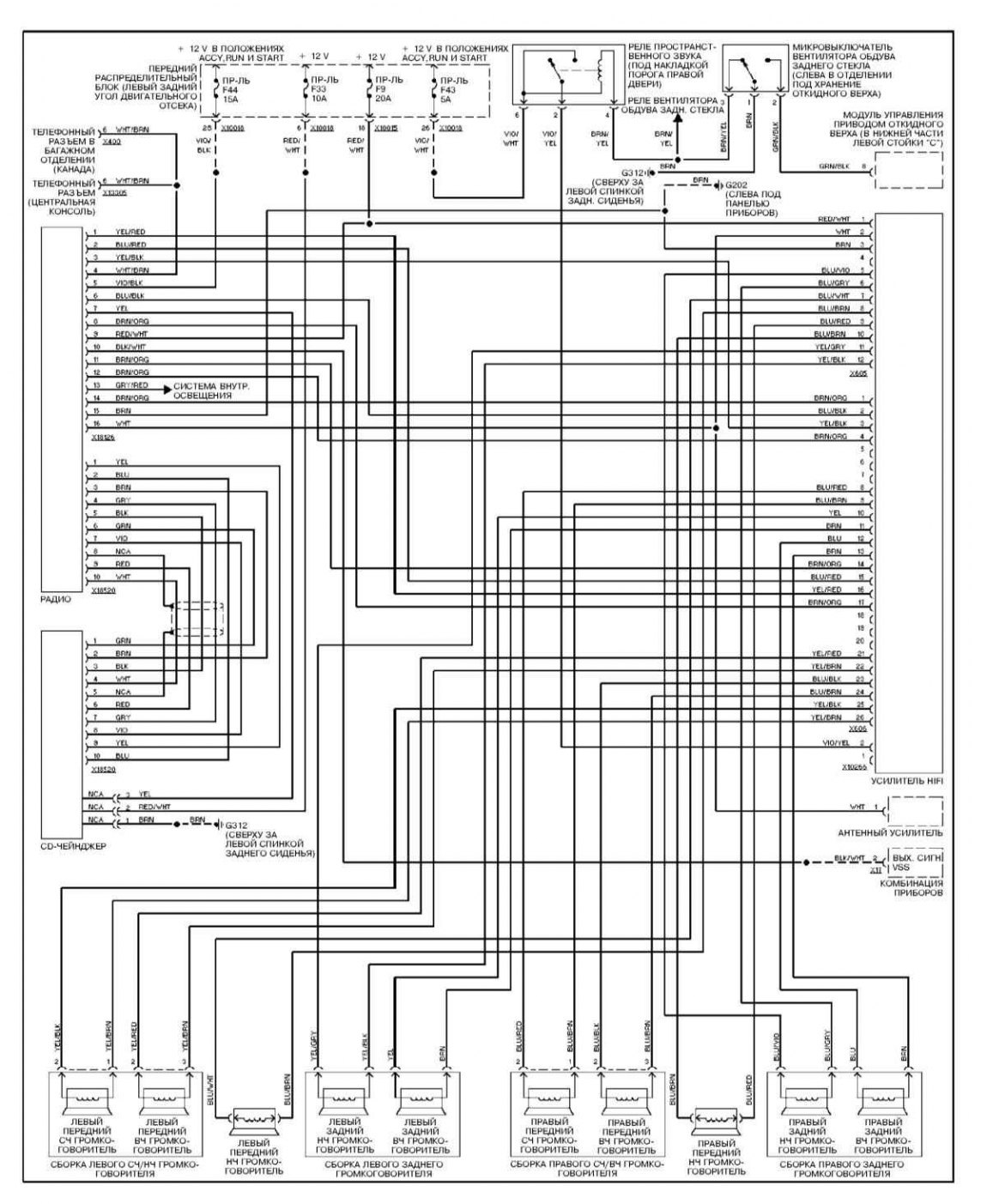

Радиоприемник - HiFi




Открыть большую картинку в новой вкладке »

Обозначения к этой электрической схеме смотрите здесь →
