Снятие
Отключить провод массы от аккумулятора.

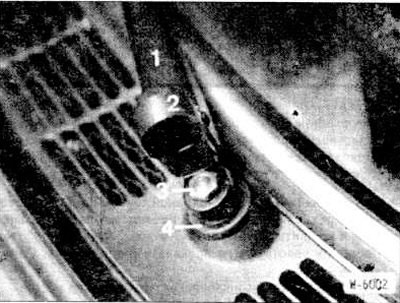

Снять рычаги обеих щеток. Отклонить рычаг -1- от ветрового стекла и тем самым освободить фиксацию пластмассовой накладки -2-. Немного приподнять накладку, снова опустить рычаг и полностью освободить накладку.
Отвернуть гайку крепления -3- и снять рычаг щетки с опорной оси.
Снять накладку -4-.

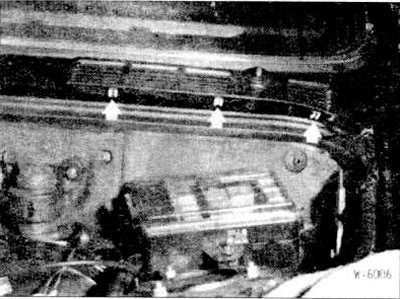

Вытащить отверткой наверх пластмассовую решетку.
Отвернуть мотор с обеих опорных осей и смять проложенные шайбы.
Снять вентилятор отопителя (см. раздел «Снятие и установка вентилятора отопителя»).

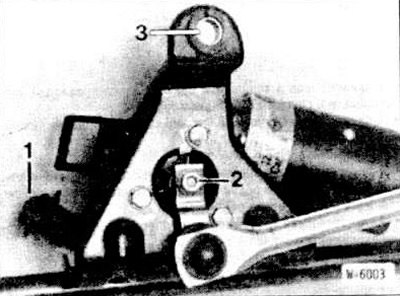

Отсоединить разъем -1- в установленном положении. Отвернуть гайку -2- тяг стеклоочистителя, отжать кривошип стеклоочистителя с оси мотора.
Отвернуть болт 3- консоли мотора.
Немного повернуть мотор и вытащить с консолью.
Вытащить кожух мотора.
Если требуется, вытащить тяти стеклоочистителя.
Установка
Вставить тяги стеклоочистителя.

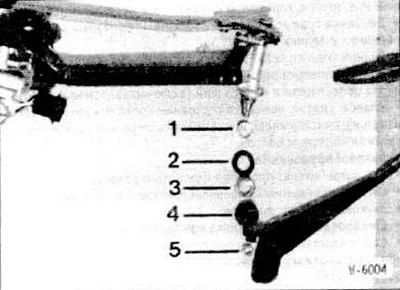

Наложить на каждую опору рычагов стеклоочистителя дистанционные шайбы -1-.
Вставить на опоры рычагов стеклоочистителя в кузов. Наложить шайбу -2- и навернуть гайку -3-.
Вставить мотор стеклоочистителя вместе с кожухом и консолью.
Повернуть мотор стеклоочистителя вместе с кожухом в установочное положение и завернуть болт (стрелка) на консоли.

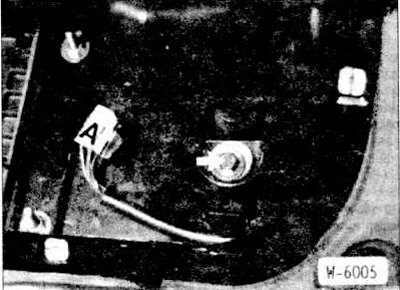

Вставить в верхней части кронштейна кабельный разъем -А-. После этого подсоединить ответную часть разъема.
Подключить провод массы к аккумулятору.
Ненадолго включить мотор стеклоочистителя и выключить переключателем стеклоочистителя, чтобы мотор установился в исходное положение.
Поставить тяги стеклоочистителя в исходное положение. Для этого тягу стеклоочистителя, закрепленную на кривошипе, прижать до упора влево.
После этого надеть кривошип на ось мотора и закрепить гайкой.
Внимание: Кривошип и тяга опоры стеклоочистителя должны располагаться по одной линии (180°).
Прижать с обеих сторон пластмассовую решетку. Поставить накладку -4- (рисунок W-6004).
Рычаги щеток в исходном положении располагаются с правой стороны. Надеть рычаг стеклоочистителя на опору. Измерить линейкой расстояние щетки стеклоочистителя до нижней резинки стекла. Расстояние в середине щетки до резинки стекла должно составлять 6 см.
В этом положении надеть рычаг стеклоочистителя на ось и закрепить гайкой.
Смочить ветровое стекло и проверить, устанавливаются ли щетки в исходное положение. При необходимости переставить щетки.
Установить мотор вентилятора отопителя (см. раздел «Снятие и установка вентилятора отопителя»).
