Снятие
1. Накидным ключом на 8 мм отворачиваем три болта, соединяющих выводы обмоток статора с выпрямительным блоком (1) и еще один болт, крепящий выпрямительный блок (2) (обратите внимание, как установлены изолирующие и упорные шайбы).
2. Крестовой отверткой отворачиваем винт крепления конденсатора.
3. Осторожно отгибаем в сторону провода выводов обмотки статора.
4. Снимаем выпрямительный блок вместе с конденсатором.

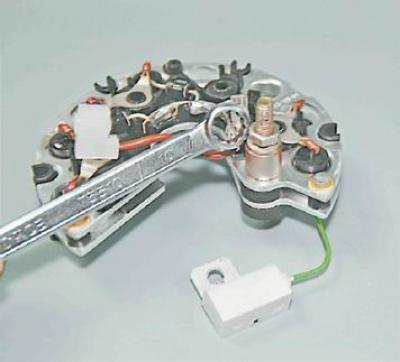

5. Накидным ключом на 10 мм отворачиваем гайку крепления контактного болта.
6. Снимаем с болта пружинную шайбу, дистанционную втулку, изолирующую шайбу и наконечник провода конденсатора.
Данные скопированы с ресурса (AutoInstruction.ru)
Проверка
Замечание: Исправный полупроводниковый диод проводит электрический ток только в одном направлении. Если диод не проводит ток или проводит ток в обоих направлениях, значит, он неисправен.
1. Для проверки дополнительных диодов подсоединяем щуп положительного вывода омметра (в режиме проверки диодов) к общей шине дополнительных диодов (1), а щуп отрицательного вывода - к выводу проверяемого диода (2). Исправный диод не должен пропускать ток (сопротивление стремится к бесконечности).

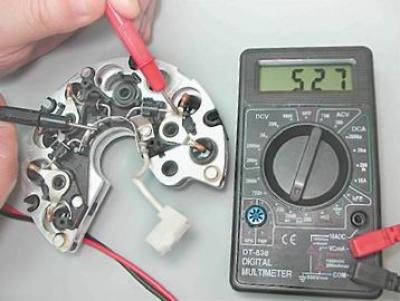

2. Меняем щупы тестера местам. Если диод исправен, омметр должен показать наличие сопротивления (несколько сотен Ом). Аналогично проверяем два других дополнительных диода.

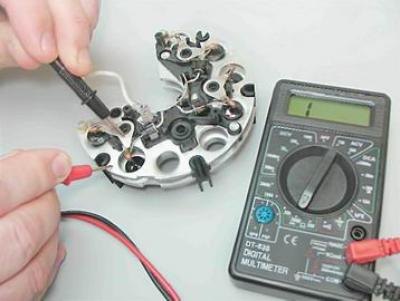

3. Подсоединяем щуп отрицательного вывода омметра к пластине выпрямительного блока, в которую запрессован проверяемый диод, а щуп положительного вывода - к выводу диода. Исправный диод не должен пропускать ток (сопротивление стремится к бесконечности).

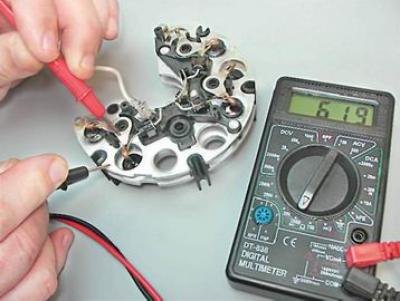

4. Меняем щупы тестера местами. Если диод исправен, омметр должен показать сопротивление несколько сотен Ом.
5. Аналогично проверяем другие диоды выпрямительного блока.
Замечание: Измерить емкость конденсатора можно только специальным прибором. Убедится в неисправности конденсатора можно с помощью омметра с пределом измерения не менее 1000 кОм.
6. Подсоединяем к выводам конденсатора омметр и наблюдаем за его показаниями. Если конденсатор "не пробит", то при присоединении к нему выводов прибора омметр в первый момент будет показывать небольшое сопротивление, затем это сопротивление будет быстро увеличиваться, пока не стабилизируется. Аналогичное изменение показаний омметра должно повториться при изменении полярности прибора.
Неисправные выпрямительный блок и конденсатор заменяем.
Установка
Устанавливаем выпрямительный блок и конденсатор в последовательности, обратной снятию.
