Тормозной барабан — снятие и установка (Lada Samara ВАЗ-2114)

  • Главная
  • АвтоВАЗ
  • Лада Самара 2
  • ВАЗ-2114 (2004-2013)
  • Ходовая часть
  • Тормозная система
  • Тормозной барабан — снятие и устано…
0
Оглавление: Снятие ↓ Установка ↓

Снятие



1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к техническому обслуживанию и ремонту").

2. Полностью опускаем рычаг стояночного тормоза.

3. Ослабляем натяжение тросов стояночного тормоза (см. "Стояночный тормоз - регулировка").

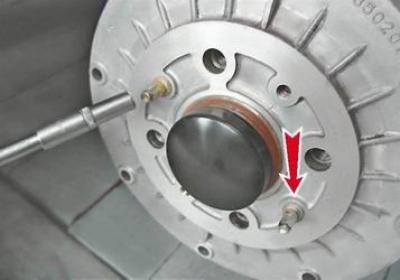

4. Торцовым ключом с глубокой головкой на 7 мм отворачиваем два направляющих штифта.

4. Торцовым ключом с глубокой головкой на 7 мм…

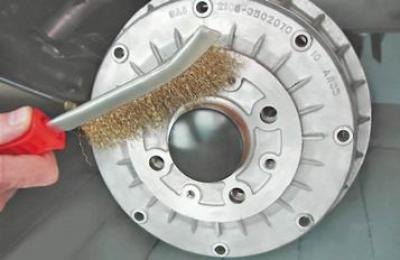

5. Тщательно очищаем от грязи и коррозии цилиндрическую посадочную поверхность тормозного барабана на ступице.

5. Тщательно очищаем от грязи и коррозии…


6. Обрабатываем посадочное место барабана на ступице проникающей смазкой.

6. Обрабатываем посадочное место барабана на…

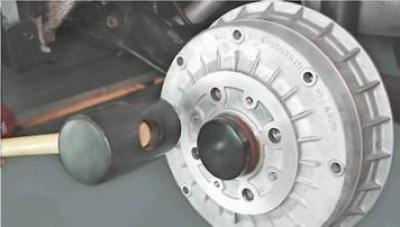

7. Для облегчения снятия барабана обстукиваем его молотком с резиновым бойком по посадочной плоскости колеса.



7. Для облегчения снятия барабана обстукиваем его…

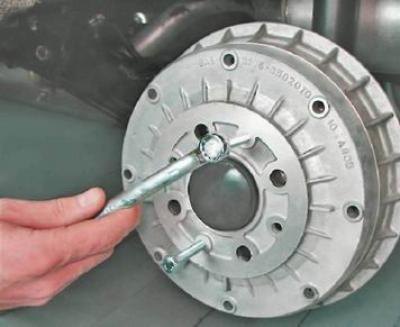

8. Съемником, или ввернув в два резьбовых отверстия барабана болты М8 (длина резьбовой части 60-70 мм) и равномерно заворачивая болты, спрессовываем барабан со ступицы.

8. Съемником, или ввернув в два резьбовых…


Предупреждение! Во избежание выпадения поршней из рабочего тормозного цилиндра, не нажимайте педаль тормоза при снятом тормозном барабане.


[Данные скопированы с ресурса www.Autoinstruction.ru]

9. Проверяем тормозной барабан на отсутствие трещин, сильного износа или наличия глубоких рисок на рабочей поверхности барабана. При необходимости заменяем тормозной барабан.

Предупреждение! Максимально допустимый внутренний диаметр тормозного барабана - 201,5 мм.


Установка

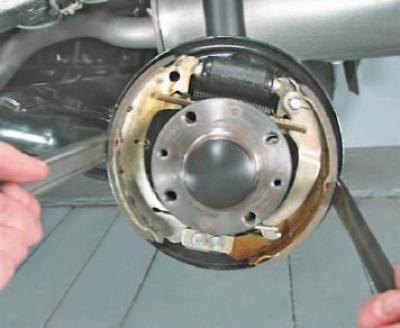

1. Двумя монтажными лопатками, упираясь концами лопаток в буртик опорного щита тормозного механизма, сдвигаем колодки во встречном направлении.



1. Двумя монтажными лопатками, упираясь концами…


2. Устанавливаем барабан в обратной последовательности.

3. Для самоустановки зазора между тормозными колодками и тормозным барабаном, несколько раз нажимаем педаль тормоза.

4. Регулируем стояночный тормоз (см. "Стояночный тормоз - регулировка").
Статья проверена экспертом: Михаил Кондратьев
