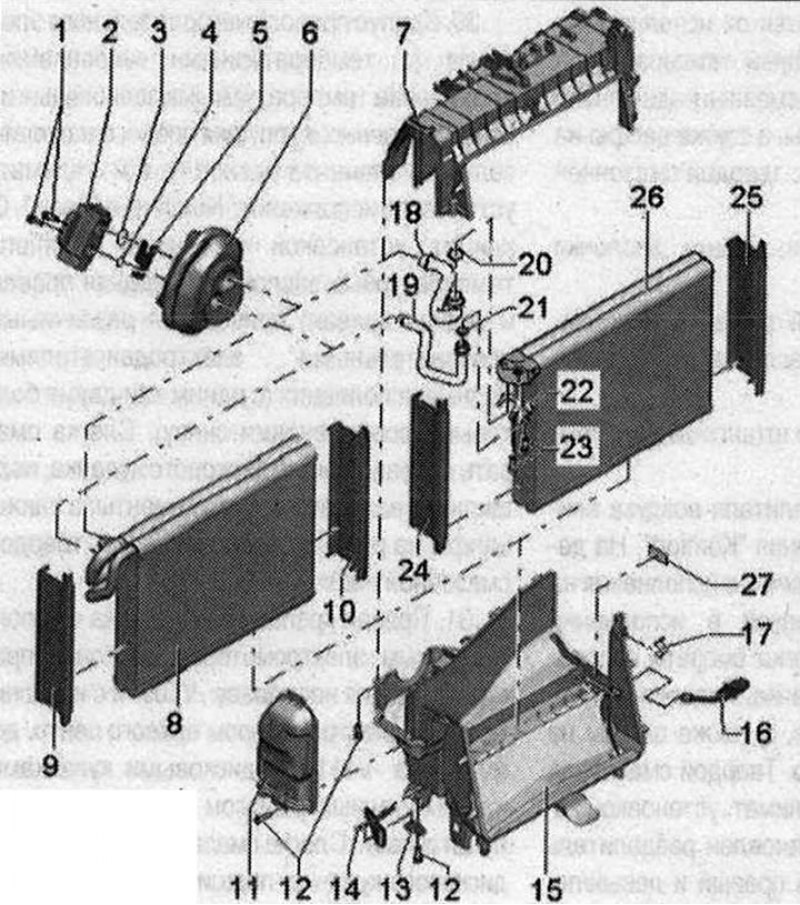

1. Винт; 2. Расширительный клапан. Снимается при снятии кондиционера; 3/4. Уплотн. кольцо. Заменить; 5. Крепёжная пластина; 6. Резиновый наконечник. Для изоляции отверстия для трубопроводов хладагента через заднюю стенку водоотводящего короба. Встроенное опорное кольцо снимается при снятии кондиционера, следить за правильностью положения (снятие кондиционера); 7. Корпус испарителя, верхняя часть; 8. Испаритель. Данное исполнение устанавливается производителем; 9. Крышка испарителя. Следить за правильностью крепления на испарителе (снятие и установка испарителя при установленном кондиционере); 10. Крышка испарителя. Следить за правильностью крепления на испарителе (снятие и установка испарителя при установленном кондиционере); 11. Крышка шлангов хладагента. Следить за правильностью крепления на корпусе испарителя (снятие и установка испарителя при установленном кондиционере); 12. Винт; 13. Кронштейн; 14. Держатель климат, установки на центральном тоннеле. С помощью этого держателя компенсируются отклонения положения климат, установки относительно центр, тоннеля; 15. Корпус испарителя, нижняя часть; 16. Датчик температуры дефлектора испарителя -G263-; 17. Фиксатор; 18. Трубка хладагента к сменному испарителю. Входит в объём поставки сменного испарителя; 19. Трубка хладагента к сменному испарителю. Входит в объём поставки сменного испарителя; 20. Кольцевое уплотнение подключения на сменном испарителе. Входит в объём поставки сменного испарителя. Кольцевое уплотнение подключения на сменном испарителе. Входит в объём поставки сменного испарителя; 22. Крепление трубок хладагента в подключении на сменном испарителе. Входит в объём поставки сменного испарителя; 23. Винт. Установка (снятие и установка испарителя при установленном кондиционере). Входит в объём поставки сменного испарителя. Момент затяжки 5 Н·м; 24. Крышка сменного испарителя. Входит в объём поставки сменного испарителя. Следить за правильностью крепления на испарителе (снятие и установка испарителя при установленном кондиционере). В зависимости от исполнения перед установкой крышку может потребоваться доработать в районе подключения трубок хладагента к испарителю; 25. Крышка сменного испарителя. Входит в объём поставки сменного испарителя.Следить за правильностью крепления на испарителе (снятие и установка испарителя при установленном кондиционере); 26. Сменный испаритель. Данное исполнение поставляется в качестве запчасти. В объем поставки сменного испарителя входят элементы; 27. Разделительная стенка. Входит в объём поставки сменного испарителя. Данный разделитель устанавливается в нижнюю часть корпуса испарителя после установки сменного испарителя
