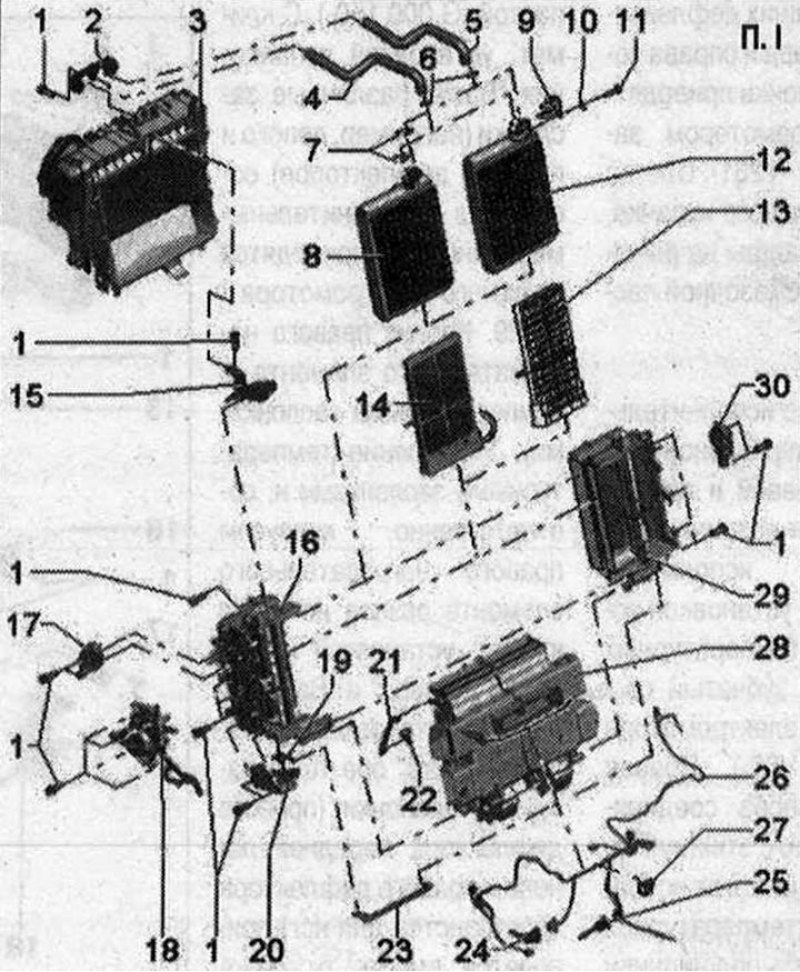

I 1. Винт; 2. Держатель патрубков ОЖ; 3. Корпус испарителя; 4. Трубка подачи ОЖ. Потока ОЖ от двигателя; 5. Трубка подачи ОЖ. Обратного потока ОЖ к двигателю; 6. Уплотн. кольцо круглого сечения. Заменить. Перед установкой слегка смазать ОЖ; 7. Фиксатор. Эти скобы устанавливаются на заводе, они держат трубки ОЖ в заводском теплообменнике; 8. Теплообменник системы отопления. Данное исполнение устанавливается производителем; 9. Крепление трубок ОЖ в сменном теплообменнике. Входит в объём поставки сменного теплообменника; 10. Подкладная шайба. Входит в объём поставки сменного теплообменника; 11. Винт. Входит в объём поставки сменного теплообменника. Момент затяжки 2,5 Н·м; 12. Сменный теплообменник системы отопления. Данное исполнение поставляется в качестве запчасти. Оклеить теплообменник вспененно изоляцией согласно исполнению климат, установки и а/м; 13. Ячеистый элемент. Предусматривается для а/м с бензиновым двигателем и для а/м с дизелем, где автономный обогреватель (дополнительное оснащение) управляется, как доп. Оклеить ячеистый элемент вспененной изоляцией согласно исполнению климат, установки 14. Нагревательный элемент доп. отопителя -Z35-. Предусматривается для а/м с дизелем (также для а/м, где автономный обогреватель (дополнительное оснащение) управляется, как доп.). Оклеить нагревательный элемент доп. обогревателя -Z35-вспененной изоляцией согласно исполнению климат, установки; 15. Кронштейн; 16. Корпус левого нагревательного элемента (с температурными заслонками). Управление температурными заслонками и, соответственно, корпусом левого нагревательного элемента разное на а/м с климат, установкой исполнения "Komfort" и "Basis". С климат, установкой исполнения "Basis" обе температурные заслонки (левого дефлектора передней панели и левого дефлектора пространства для ног) приводятся вместе от вала. Разные исполнения (с одним или двумя болтовыми соединениями снизу). Слегка смазать направляющие дискового кулачка, подшипники вала, зубчатые элементы, а также цапфы на рычагах заслонки (напр. Твердой смазочной пастой -G 000150-); 17. Серводвигатель заслонки размораживателя -V107-; 18. Левая крепёжная пластина с исполнительным сервомотором заслонки в пространстве для ног -V261-. С дисковым кулачком, промежуточными рычагами и соединительными штангами. Управление заслонками распределения воздушных потоков различно для климатических установок исполнения "Komfort" и "Basis". С климат, установкой исполнения "Basis" заслонки (дефлекторов передней панели слева и справа и передних дефлекторов пространства для ног слева и справа)соединены посредством соединительных штанг в корпусе распределителя воздуха. Заслонки задних дефлекторов пространства для ног слева и справа соединены валом. Все эти заслонки приводятся исполнительным электромотором заслонки пространства для ног -V261 -. Слегка смазать направляющие дискового кулачка, подшипники вала, а также цапфы на рычагах заслонки (напр. твердой смазочной пастой -G 000 150-; 19. Зубчатый сегмент; 20. Крепёжная пластина с исполнительным электромотором температурной заслонки -V68-. Управление левой и правой температурными заслонками различно для климатических установок исполнения "Komfort" и "Basis". С климат, установкой исполнения "Basis" вал левых температурных заслонок приводится через зубчатый сегмент от исполнительного электромотора температурной заслонки -V68-). Правая температурная заслонка через соединительную штангу, работающую с этим зубчатым сегментом, также приводится от исполнительного электромотора температурной заслонки -V68-. Слегка смазать подшипники вала, зубчатые сегменты, а также цапфы на рычагах заслонки (напр. твердой смазочной пастой -G 000 150-; 21. Соединительная штанга заслонки размораживания; 22. Промежуточный рычаг к исполнительному двигателю заслонки размораживателя -V107-; 23. Соединительная штанга температурных заслонок. В зависимости от даты производства имеются различные соединительные штанги -А- (разное исполнение соединительного элемента к зубчатому сегменту и к правой температурной заслонке); 24. Датчик температуры дефлектора пространства для ног -G192-. Установлен в левом дефлекторе в пространстве для ног; 25. Датчик температуры центр, дефлектора -G191-. Установлен в воздуховоде к центральному дефлектору передней панели; 26. Проводка климат, установки исполнения "Basis". Различные исполнения. Обо; значить расположение штекеров перед тем, как их вытащить, (похожие штекеры для разных исполнительных двигателей и датчиков температур, можно случайно перепутать). Закрепить жгут проводов в предусмотренных на корпусе точках крепления с помощью фиксаторов или креплений так, чтобы он не соприкасался с подвижными узлами; 27. Кабельный хомут; 28. Корпус распределителя воздуха климат. установки исполнения "Basis". На детали не разбирать. Различные исполнения на а/м с климат, установкой в исполнении "Komfort" и "Basis". Слегка смазать направляющие дискового кулачка, подшипники вала, зубчатые элементы, а также цапфы на рычагах заслонки (напр. Твердой смазочной; пастой -G 000150-). С климат. установкой исполнения "Basis" различные заслонки (например, левого и правого дефлекторов) соединены соединительными штангами и приводятся от одного электромотора; 29. Корпус правого нагревательного элемента (с температурными заслонками). Управление температурными заслонками и, соответственно, корпусом правого нагревательного элемента разное на а/м с климат, установкой исполнения "Komfort" и "Basis". С климат, установкой исполнения "Basis" обе температурные заслонки (правого дефлектора передней панели и правого дефлектора пространства для ног) приводятся вместе от вала. Разные исполнения (с одним или двумя болтовыми соединениями снизу). Слегка смазать направляющие дискового кулачка, подшипники вала, зубчатые элементы, а также цапфы на рычагах заслонки (напр. Твердой смазочной пастой -G 000150-); 30. Исполн. привод центр, дефлектора -V102-
