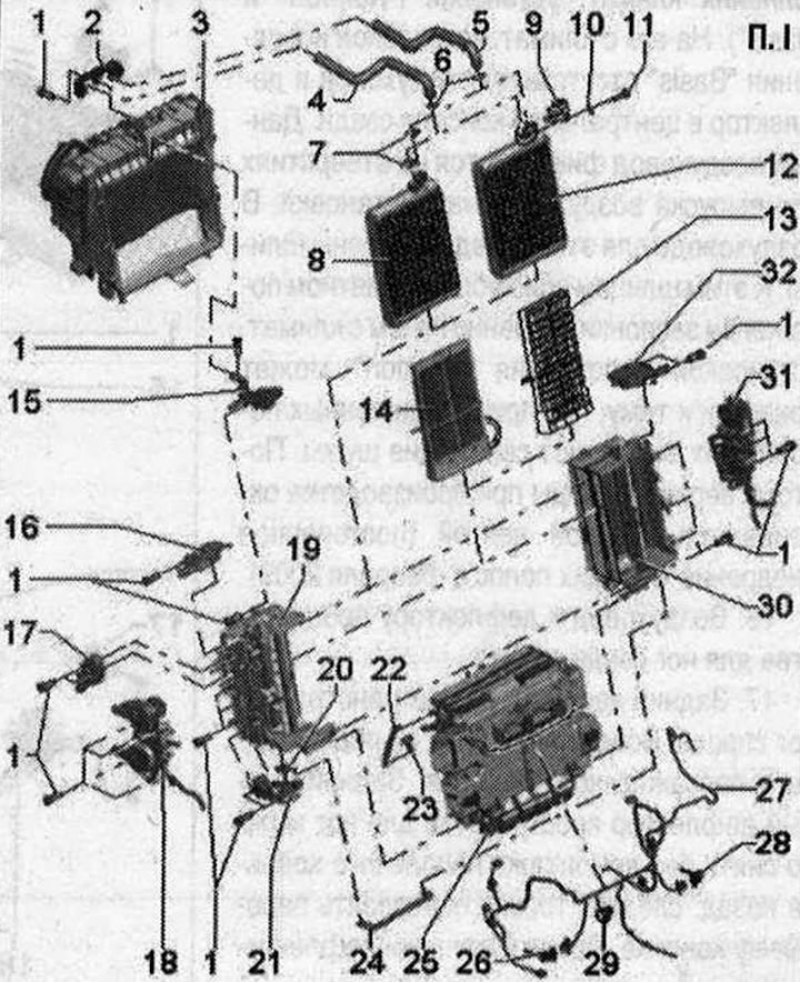

I 1. Винт; 2. Держатель патрубков ОЖ; 3. Корпус испарителя; 4. Трубка подачи ОЖ потока ОЖ от двигателя; 5. Трубка подачи ОЖ обратного потока ОЖ к двигателю; 6. Уплотн. кольцо круглого сечения. Заменить. Перед установкой слегка смазать ОЖ; 7. Фиксатор. Эти скобы устанавливаются на заводе, они держат трубки ОЖ в заводском теплообменнике; 8. Теплообменник системы отопления. Данное исполнение устанавливается производителем; 9. Крепление трубок ОЖ в сменном теплообменнике. Входит в объём поставки сменного теплообменника; 10. Подкладная шайба. Входит в объём поставки сменного теплообменника; 11. Винт. Входит в объём поставки сменного теплообменника. Момент затяжки 2,5 Н·м; 12. Сменный' теплообменник системы отопления. Данное исполнение поставляется в качестве запчасти. Оклеить теплообменник вспенено изоляцией согласно исполнению климат, установки и а/м; 13. Ячеистый элемент. Предусматривается для а/м с бензиновым двигателем и для а/м с дизелем, где автономный обогреватель (дополнительное оснащение) управляется, как доп. Оклеить ячеистый элемент вспененной изоляцией согласно исполнению климат, установки; 14. Нагревательный элемент доп. отопителя -Z35-. Предусматривается для а/м с дизелем (также для а/м, где автономный обогреватель (дополнительное оснащение) управляется, как доп.). Оклеить нагревательный элемент доп. обогревателя -Z35- вспененной изоляцией согласно исполнению климат, установки; 15. Кронштейн; 16. Крепёжная пластина с исполнительным электромотором левой температурной заслонки-V158-; 17. Серводвигатель заслонки размораживателя -V107-; 18. Левая крепёжная пластина с исполнительным электромотором заслонки пространства для ног слева -V108- и с исполнительным электромотором левого центр, дефлектора -V110-. С дисковыми кулачками, промежуточным рычагом и соединительными штангами. Слегка смазать направляющие дискового кулачка, подшипники вала, а также цапфы на рычагах заслонки (напр. твердой смазочной пастой -G 000 150-); 19. Корпус левого нагревательного элемента (с температурными заслонками). Управление температурными заслонками и, соответственно, корпусом левого нагревательного элемента разное на а/м с климат, установкой исполнения "Komfort" и "Basis". С климат, установкой исполнения "Komfort" температурные заслонки (передняя левая и задняя) приводятся различными электромоторами. Разные исполнения (с одним или двумя болтовыми соединениями снизу). Слегка смазать направляющие дискового кулачка, подшипники вала, зубчатые элементы, а также цапфы на рычагах заслонки (напр. Твердой смазочной пастой -G 000 150-); 20. Зубчатый сегмент; 21. Крепёжная пластина с исполнительным электромотором задней температурной заслонки -V137-. Снятие крепёжной пластины с исполнительным электромотором задней температурной заслонки -V137-, снятие электромотора с крепёжной пластины. Управление левой и правой температурными заслонками различно для климатических установок исполнения "Komfort" и "Basis". С климат, установкой исполнения "Komfort" вал левой задней температурной заслонки приводится через зубчатый сегмент от исполнительного электромотора задней температурной заслонки -V137-. Правая задняя температурная заслонка через соединительную штангу, работающую с этим зубчатым сегментом, также приводится от исполнительного электромотора задней температурной заслонки -V137-. Слегка смазать подшипники вала, зубчатые сегменты, а также цапфы на рычагах заслонки (напр. твердой смазочной пастой -G 000 150-); 22. Соединительная штанга заслонки размораживания; 23. Промежуточный рычаг к исполнительному двигателю заслонки размораживателя -V107-; 24. Соединительная штанга задних температурных заслонок; 25. Корпус распределителя воздуха климат. установки исполнения "Komfort". На детали не разбирать. Различные исполнения на а/м с климат, установкой в исполнении "Komfort" и "Basis". Слегка смазать направляющие дискового кулачка, подшипники вала, зубчатые элементы, а также цапфы на рычагах заслонки (напр. Твердой смазочной пастой -G 000 150-). С климат, установкой исполнения "Komfort" установлен разделитель (для распределения на правый и левый/передний и задний потоки). Дополнительно установлены по дефлектору с крышками для опосредованной вентиляции слева и справа, а также для подвода воздуха к заднему дефлектору центральной консоли слева и справа. Различные заслонки (например, дефлекторов передней панели и пространства для ног слева и справа) приводятся от отдельных электромоторов. Заслонки центральных дефлекторов передней панели и воздуховод к задним дефлекторам центральной консоли слева и справа соответственно соединены друг с другом соединительными штангами и приводятся исполнительным электромотором центр, левого дефлектора -V110- и исполнительным электромотором центр, правого дефлектора -V111-. С 08.2007 постепенно устанавливаются кондиционеры, имеющие корпус распределителя воздуха с оптимальным расположением воздуховодов (исполнения "1" и "2"); 26. Датчик температуры дефлектора, в пространстве для ног слева -G261-. Установлен в левом дефлекторе в пространстве для ног; 27. Жгут проводки климат, установки исполнения "Komfort". Различные исполнения. Обозначить расположение штекеров перед тем, как их вытащить, (похожие штекеры для разных исполнительных двигателей и датчиков температур, можно случайно перепутать). Закрепить жгут проводов в предусмотренных на корпусе точках крепления с помощью фиксаторов или креплений так, чтобы он не соприкасался с подвижными узлами; 28. Датчик температуры на выходе воздуха в пространстве для ног справа -G262-. Установлен в дефлекторе пространства для ног справа; 29. Кабельный хомут; 30. Корпус правого нагревательного элемента (с температурными заслонками). Управление температурными заслонками и, соответственно, корпусом правого нагревательного элемента разное на а/м с климат, установкой исполнения "Komfort" и "Basis". С климат, установкой исполнения "Komfort" температурные заслонки (передняя правая и задняя правая) приводятся различными исполнительными электродвигателями. Разные исполнения (с одним или двумя болтовыми соединениями снизу). Слегка смазать направляющие дискового кулачка, подшипники вала, зубчатые элементы, а также цапфы на рычагах заслонки (напр. твердой смазочной пастой -G 000 150-); 31. Правая крепёжная пластина с исполнительным электромотором заслонки пространства для ног справа -V109- и с исполнительным электромотором правого центр, дефлектора -V111-. С дисковыми кулачками, промежуточным рычагом и соединительными штангами. Слегка смазать направляющие дискового кулачка, подшипники вала, а также цапфы на рычагах заслонки (напр. твердой смазочной пастой -G 000 150-); 32. Крепёжная пластина с исполнительным электромотором правой температурной заслонки -V159-
