Указание. В зависимости от исполнения а/м и двигателя в контур ОЖ может быть дополнительно встроен обратный клапан. Через этот обратный клапан определенное количество ОЖ поступает обратно по малому контуру к двигателю даже в том случае, когда на запорный клапан подачи ОЖ отопителя -N279- подаются сигналы управления. После замены автономного отопителя обратите внимание на правильность адаптации нового автономного отопителя. При замене автономного отопителя с номером вКО ххх ххх, вЯй ххх ххх или 4Н0 ххх ххх до индекса "А"на автономный отопитель с номером детали с номером 4Н0 ххх ххх начиная с индекса 'В" необходимо активировать адаптацию для управляющего сигнала циркуляционного насоса -V55- с помощью БУ доп. отопителя -J364- в режиме работы климат, установки (для автономного отопителя с номером 4Н0 ххх ххх, начиная с индекса "В", данная функция отключена). Если V55- на требование панели управления и индикации климат, установки БУ Climatronic -J255- от -J364- не активируется, при определенных исполнениях а/м (в зависимости от двигателя и периода производства) можно заявить о неисправностях вследствие низкой или недостаточной тепловой мощности. Если в а/м, в которых изготовителем установлен автономный отопитель с номером 4Н0хххххх, начиная с индекса "В" (устанавливается с 2012 МГ), -V55- активируется на требование -J255- от J364-, это также может приводить к рекламации.
Подсоединение автономного отопителя на а/м без обратного клапана
Указание. -Стрелки- указывают направление потока ОЖ. При получающем сигналы управления запорном клапане подачи ОЖ отопителя -N279- (напр., в режиме автономного отопителя). При непрогретой ОЖ и выключенном зажигании ОЖ всасывается циркулционным насосом -V55- непосредственно из теплообменника климат, установки.

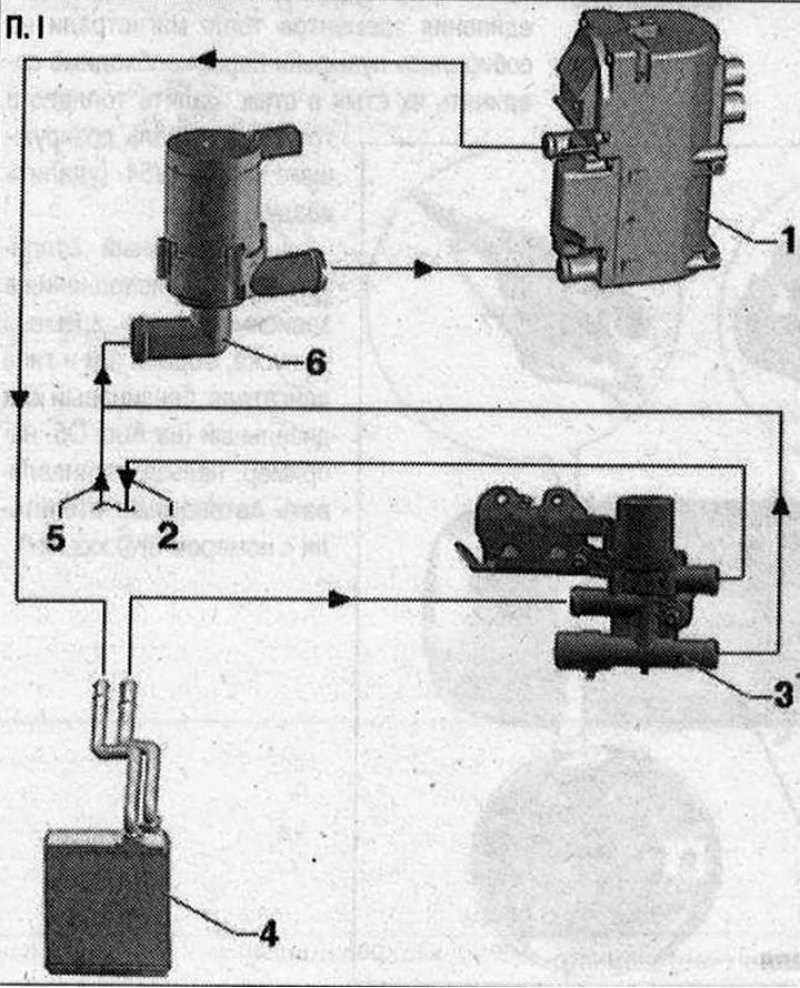

I 1. Автономный отопитель; 2. Обратная магистраль ОЖ к двигателю. Подключение климат, установки к контуру рециркуляции ОЖ двигателя; 3. Запорный клапан подачи ОЖ отопителя -N279-; 4. Теплообменник климат, установки. Подключение климат, установки к контуру циркуляции ОЖ двигателя; 5. Поток ОЖ от двигателя. Подключение климат, установки к контуру рециркуляции ОЖ двигателя; 6. Циркуляционный насос -V55-. Циркуляционный насос -V55- подсоединяется к шланговой обвязке автономного отопителя.
(Данные скопированы с ресурса AutoInstruction.ru)
Подсоединение автономного отопителя на а/м с обратным клапаном
Указание. При работающем запорном клапане ОЖ отопления -N279- (например, в режиме работы автономного отопления, при непрогретой ОЖ и выключенном зажигании ОЖ) ОЖ всасывается циркуляционным насосом -V55- непосредственно из теплообменника климат, установки. При неработающем запорном клапане ОЖ отопления -N279- (например, при прогретой ОЖ и включенном зажигании ОЖ) ОЖ подаётся из теплообменника климат, установки обратно в двигатель.

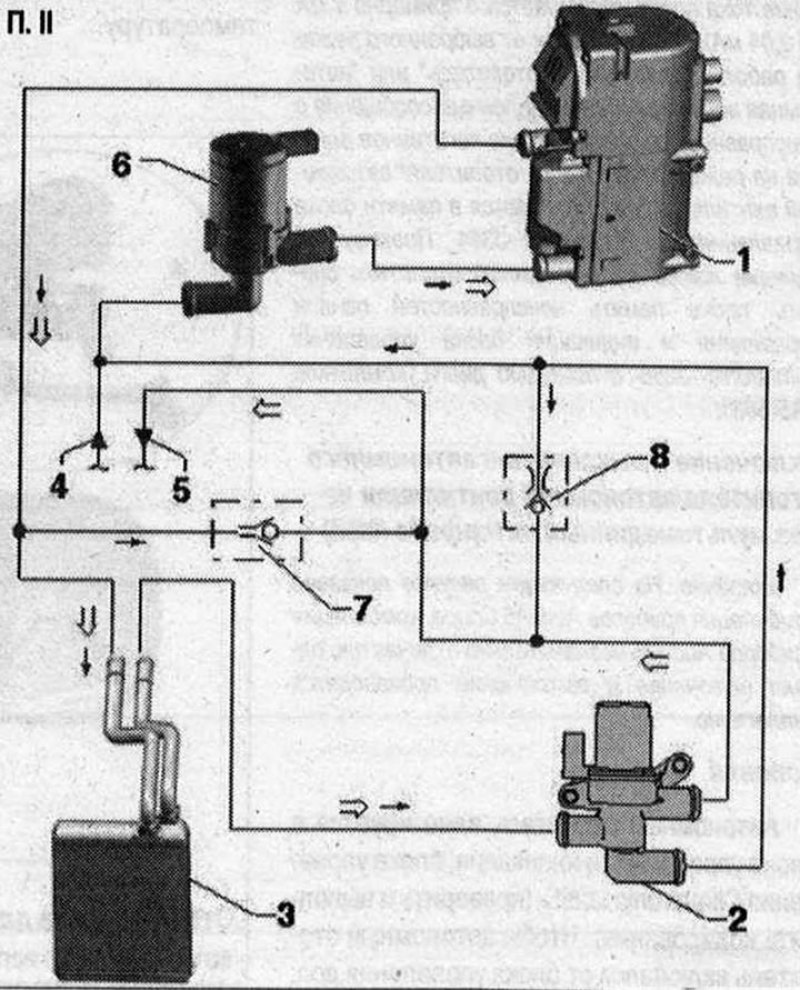

II 1. Автономный отопитель; 2. Запорный клапан подачи ОЖ отопителя -N279-. В режиме автономного отопления управляется б/у доп. отопителя -J364-; 3. Теплообменник климат, установки; 4. Обратная магистраль ОЖ к двигателю; 5. Поток ОЖ от двигателя; 6. Циркуляционный насос -V55-, подсоединяется к шланговой обвязке автономного отопителя.; 7. Обратный клапан. Элемент меньшего диаметра для дросселирования расхода жидкости. Место установки в зависимости от двигателя: в водоотводящем коробе или мот. отсеке. Через этот обратный клапан при работающем двигателе и получающем сигналы управления запорном клапане подачи ОЖ отопителя -N279- ОЖ поступает по малому контуру обратно в двигатель. Это соединение между подающей трубкой теплообменника и обратной магистралью к двигателю устанавливается на а/м со встроенным обратным клапаном; 8. Обратный клапан. Элемент меньшего диаметра для дросселирования расхода жидкости. Место установки в зависимости от двигателя, в водоотводящем коробе или мот. отсеке. Через этот обратный клапан при работающем двигателе и получающем сигналы управления запорном клапане подачи ОЖ отопителя -N279- ОЖ поступает по малому контуру обратно в двигатель. Это соединение между обратной магистралью к двигателю и обратной магистралью к автономному отопителю устанавливается на а/м со встроенным обратным клапаном.
