Инструкция. Вентиляция пассажирского салона происходит через 2 вентиляционные рамы (в багажнике слева и справа в области бампера) (принудительная вентиляция салона). Воздуховоды и распределение воздушных потоков в салонах а/м с климат, установкой исполнения "Komfort" и "Basis"различаются. С 01.2008 постепенно будут внедрены климатические установки, оснащенные дополнительным патрубком для охлаждения перчаточного ящика. Этот патрубок на а/м без системы охлаждения перчаточного ящика закрывается заглушкой. На следующем рисунке показано расположение узлов и деталей для Audi А4, Audi Q5 и т.д. имеются незначительные различия в расположении узлов/деталей от этого рисунка.

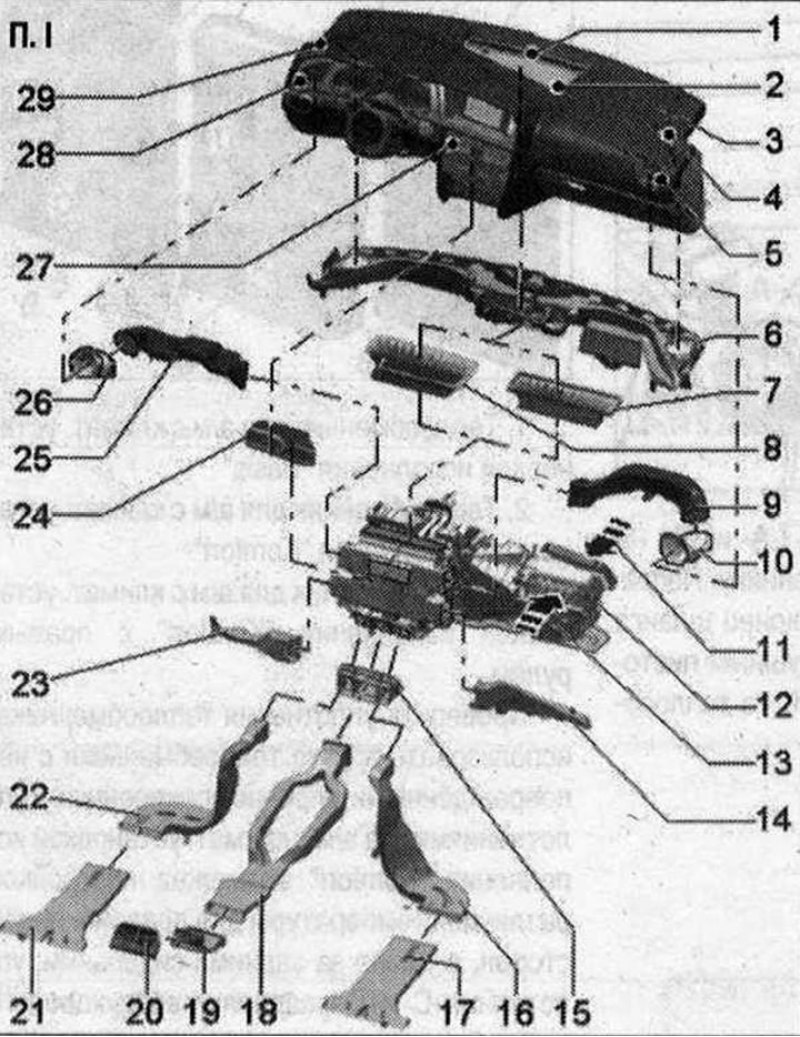

I 1. Дефлектор размораживателя / лобовое стекло, воздуховод, идущий к лобовому стеклу. Если промежуточный элемент между воздуховодом / и размораживателем пережимаются при установке, это приводит к недостаточному и нерегулярному обдуву лобового стекла; 2. Дефлектор равномерного распределения воздушных потоков (только на а/м с климат, установкой исполнения "Komfort"). На а/м с климат, установкой исполнения "Komfort" через этот дефлектор поступает; воздух. На а/м с климат, установкой исполнения "Basis" отверстие в кондиционере закрыто (различные исполнения; кондиционера); 3. Панель приборов с воздуховодами, идущими к дефлекторам размораживателя и различным дефлекторам панели приборов. Различные исполнения в зависимости от исполнения климат, установки ("Komfort" и "Basis"); 4. Дефлектор размораживателя/правое боковое стекло; 5. Правый дефлектор передней панели; 6. Воздуховод/передняя панель с воздуховодами, идущими к дефлекторам размораживателя и различным дефлекторам панели приборов. Различые исполнения в зависимости от исполнения климат, установки ("Komfort" и "Basis"). Воздуховод является составной частью передней панели и отдельно не заменяется; 7. Проставка воздуховода/разморажива-теля (исполнение "Basis"). Различные исполнения в зависимости от исполнения климат. установки ("Komfort" и "Basis"). Если промежуточный элемент между воздуховодом / и размораживателем пережимаются при установке, это приводит к недостаточному и нерегулярному обдуву лобового стекла; 8. Проставка воздуховода/разморажива-теля (исполнение "Komfort"). Различные исполнения в зависимости от исполнения климат. установки ("Komfort" и "Basis"). Если промежуточный элемент между воздуховодом / и размораживателем пережимаются при установке, это приводит к недостаточному и нерегулярному обдуву лобового стекла; 9. Воздуховод к правому дефлектору передней панели; 10. Воздуховод к правому дефлектору передней панели; 11. Забор наружного воздуха. Воздух поступает из водоотводящего короба; 12. Кондиционер с коробом воздухозаборника. Различные исполнения, в зависимости от исполнения климат, установки ("Komfort" и "Basis"); 13. Забор воздуха из салона (в режиме рециркуляции воздуха). Воздух всасывается под перчаточным ящиком из пространства для ног переднего пассажира; 14. Передний правый дефлектор в пространстве для ног; 15. Воздуховод к задним дефлекторам. Различные исполнения в зависимости от исполнения климат, установки ("Komfort" и "Basis"). На а/м с климат, установкой исполнения "Basis" отсутствует воздуховод и дефлектор в центральной консоли сзади. Данный воздуховод фиксируется на отверстиях для выпуска воздуха климат, установки. В воздуховоде для этого предусмотрены шлицы. К этим шлицам при неблагоприятном положении заслонки особенно на а/м с климат, установкой исполнения "Komfort" может привести к тому, что при определенных положениях возникают свистящие шумы. Поэтому верхние шлицы при производстве оклеиваются клейкой лентой (постепенное внедрение клеящих полос с февраля 2009); 16. Воздуховод к дефлектору пространства для ног сзади справа; 17. Задний дефлектор пространства для ног справа. Воздух поступает из-под переднего пассажирского сиденья. Задний правый дефлектор пространства для ног можно снять без демонтажа напольного коврика назад, следует только перерезать перемычку коврика. После установки дефлектора пространства для ног вновь закрепить перемычку подходящим клеем; 18. Воздуховод к заднему дефлектору центральной консоли (только на а/м с климат. установкой исполнения "Komfort"); 19. Воздуховод к заднему дефлектору центральной консоли (только на а/м с климат. установкой исполнения "Komfort"); 20. Дефлектор центральной консоли задний. Устанавливается только с климат, установкой исполнения "Komfort" (с климат, установкой исполнения "Basis" отверстие в центральной консоли закрыто). С потенциометром выбора температуры сзади -G538-. Потенциометр выбора температуры, задний -G538- является составной частью дефлектора, отдельно замене не подлежит; 21. Дефлектор подачи воздуха к ногам сзади слева. Воздух поступает из-под водительского сиденья. Задний левый дефлектор пространства для ног можно снять без демонтажа напольного коврика назад, следует только перерезать перемычку коврика. После установки дефлектора пространства для ног вновь закрепить перемычку подходящим клеем; 22. Воздуховод к дефлектору пространства для ног сзади слева; 23. Передний левый дефлектор в пространстве для ног; 24. Воздуховод к "центральному" дефлектору передней панели. На а/м с климат, установкой варианта "Basis" в этом воздуховоде установлен центральный датчик температуры подаваемого воздуха -G191-. На а/м с климат, установкой исполнения "Komfort" отверстие для центр, датчика температуры подаваемого воздуха -G191- в воздуховоде закрыто заглушкой (-G191 здесь не устанавливается). В этом воздуховоде имеется отверстие. Именно из-за этого отверстия и могут при определенных настройках возникать свистящие шумы. Поэтому это отверстие при производстве закрывается пробкой (постепенное внедрение с февраля 2009); 25/26. Воздуховод к левому дефлектору передней панели; 27. Центральные дефлекторы передней панели; 28. Левый дефлектор передней панели; 29. Дефлектор размораживателя / левое боковое стекло.
