Снятие
Снимите испаритель.
Снимите радиатор испарителя и расширительный клапан в следующем порядке:

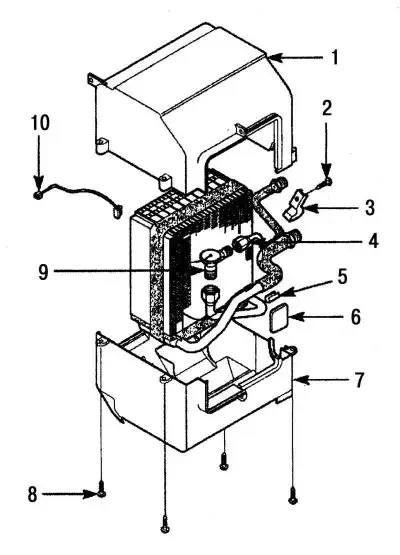

Рис. 8.47. Радиатор испарителя: 1 - верхняя часть кожуха испарителя; 2 - винт; 3 - зажим; 4 - патрубок линии высокого давления; 5 - уплотнитель пластины; 6 - пластина; 7 - нижняя часть кожуха испарителя; 8 - винты; 9 - патрубок; 10 - терморезистор
- выверните винт 2 (рис. 8.47);
- снимите зажим 3;
- выверните винты 8, крепящие кожух испарителя;
- снимите верхнюю часть кожуха испарителя 1;
- снимите нижнюю часть кожуха испарителя 7;
- снимите терморезистор 10;
- отверните патрубок 4 и снимите линию высокого давления;
- снимите пластину 6;
- снимите уплотнитель 5 пластины;
- отверните патрубок 9 и снимите расширительный клапан.
Установка
Установите расширительный клапан и затяните патрубок линии высокого давления моментом 17 Н·м.
Установите уплотнитель пластины испарителя.
Установите пластину.
Установите патрубок линии высокого давления и затяните патрубок моментом 22 Н·м.
Установите терморезистор.
Вверните винты, крепящие кожух испарителя.
Установите зажим и закрепите винтом.
Установите испаритель.
