Снятие
Отсоедините провод «массы» от аккумуляторной батареи.
Снимите накладку переднего бампера.
Разрядите и повторно зарядите систему кондиционирования воздуха.
Снимите патрубки линии высокого давления между компрессором и конденсатором в следующем порядке:

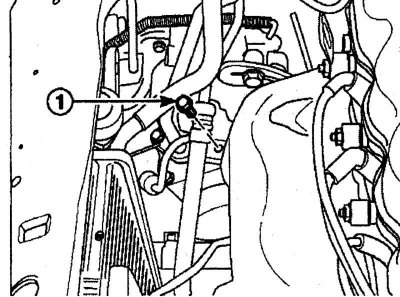

Рис. 8.36. Расположение болта (1) крепления патрубка линии высокого давления компрессора
- выверните болт 1 (рис. 8.36), крепящий патрубок линии высокого давления компрессора;

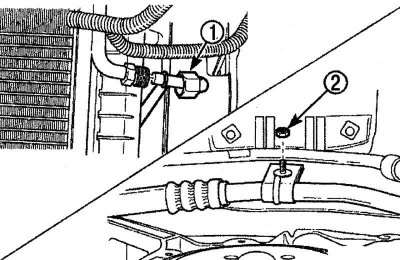

Рис. 8.37. Расположение патрубка (1) и гайки (2) крепления зажима
Информация размещена на интернет-сайте autoinstruction.ru
- отверните патрубок 1 (рис. 8.37), не задевая линию высокого давления конденсатора;
- отверните гайку 2 крепления зажима.
Снимите патрубок линии высокого давления, соединяющий конденсатор и бачок хладагента в следующем порядке:

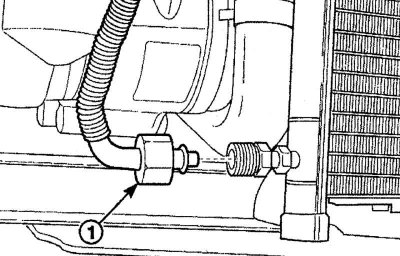

Рис. 8.38. Расположение патрубка (1), соединяющего бачок хладагента с конденсатором
- отверните патрубок 1 (рис. 8.38), соединяющий бачок хладагента с конденсатором;

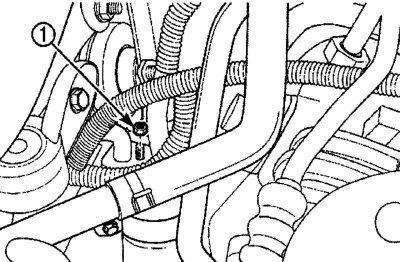

Рис. 8.39. Расположение гайки (1) крепления бачка хладагента
- отверните гайки 1 (рис. 8.39) крепления бачка хладагента.
Снимите патрубок линии высокого давления, соединяющий бачок хладагента и испаритель в следующем порядке:
- снимите редукционный клапан;

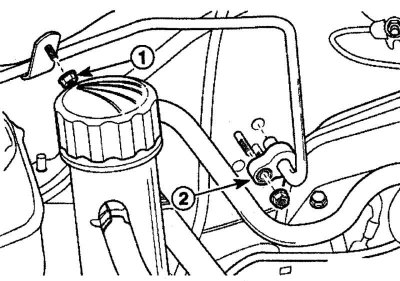

Рис. 8.40. Расположение гайки (1) крепления кронштейна и гайки (2) крепления патрубка
- отверните гайку 1 (рис. 8.40) крепления кронштейна;
- отверните гайку 2 и отсоедините патрубок.
Установка
При установке используйте новое уплотнительное кольцо.
Установите патрубки линии высокого давления и закрепите болты, гайки и патрубки.
Затяните болт крепления патрубка линии высокого давления к компрессору моментом 23 Н·м.

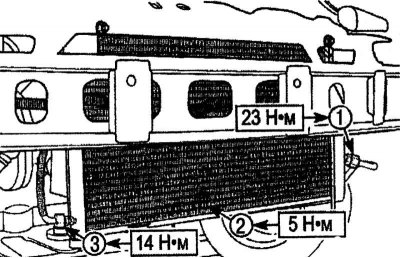

Рис. 8.41. Расположение и моменты затяжки патрубка (1), соединяющего трубку линии высокого давления с конденсатором, гайки (2) крепления кронштейна и патрубка (3), соединяющего трубку линии высокого давления с бачком хладагента
Затяните патрубок 1 (рис. 8.41) , соединяющий трубку линии высокого давления с конденсатором моментом 23 Н·м.
Затяните патрубок 3, соединяющий трубку линии высокого давления с бачком хладагента моментом 14 Н·м.
Затяните гайку 2 крепления кронштейна моментом 5 Н·м.
Затяните гайки крепления бачка хладагента моментом 14 Н·м.
Затяните гайку крепления трубки линии высокого давления к испарителю моментом 14 Н·м.
Установите редукционный клапан.
Разрядите и повторно зарядите систему.
Установите накладку переднего бампера.
Подсоедините провод «массы» к аккумуляторной батарее.
