Снятие
Отсоедините провод «массы» от аккумуляторной батареи.
Снимите накладку переднего бампера.
Разрядите и повторно зарядите систему кондиционирования воздуха.
Снимите трубки линии низкого давления в следующем порядке:

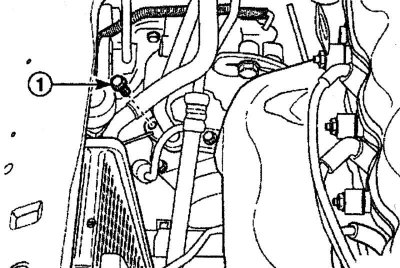

Рис. 8.42. Расположение гайки (1), соединяющий трубку линии низкого давления к компрессору
- выверните болт 1 (рис. 8.42), соединяющий трубку линии низкого давления к компрессору;

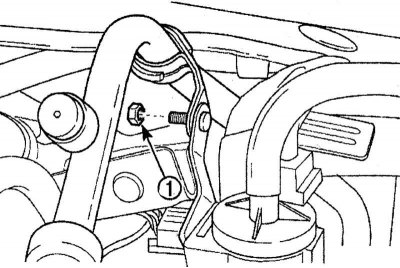

Рис. 8.43. Расположение гайки (1) крепления кронштейна к запирающей балке
- отверните гайку 1 (рис. 8.43) крепления кронштейна к запирающей балке;
- снимите редукционный клапан;

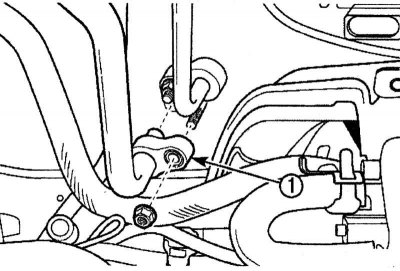

Рис. 8.44. Расположение гайки (1) крепления трубки линии низкого давления к испарителю
- отверните гайку 1 (рис. 8.44) крепления трубки линии низкого давления к испарителю.
Установка
При установке используйте новое уплотнительное кольцо.
Установите трубки линии низкого давления.
Затяните гайку крепления трубки линии низкого давления к испарителю моментом 14 Н·м.
Затяните гайку крепления кронштейна моментом 5 Н·м.
Затяните болт крепления трубки линии низкого давления к компрессору моментом 23 Н·м.
Разрядите и повторно зарядите систему.
Подсоедините провод «массы» к аккумуляторной батарее.
