Модели с карбюраторным двигателем
1. Система состоит из компенсационного клапана, вакуумного клапана, контрольного клапана и распределителя с вакуум-корректором.
2. Для компенсации низкого атмосферного давления в карбюратор подается дополнительное количество воздуха и дополнительное разрежение на вакуум-корректор.
Модели с впрыском топлива

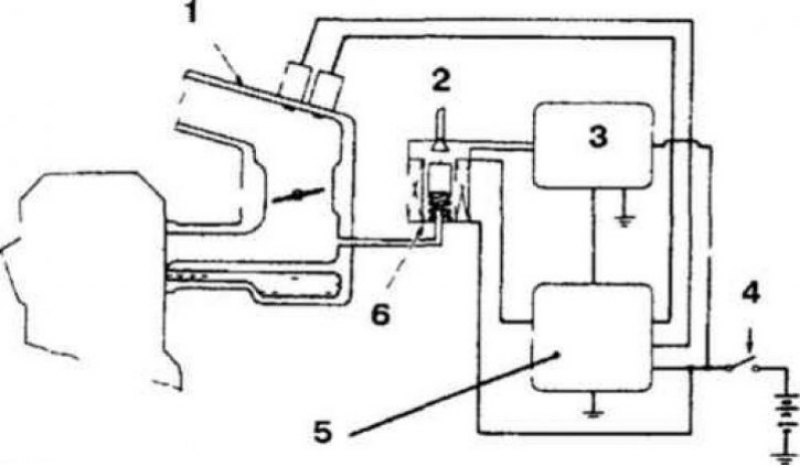

12.3 Элементы системы компенсации низкого атмосферного давления: 1. Смесительная камера; 2. К патрубку воздушного фильтра; 3. Датчик давления; 4. Замок зажигания; 5. Электронный блок управления; 6. Электромагнитный клапан
(Оригинал можно просмотреть на сайте: «AutoInstruction.ru»)
3. На этих моделях используется датчик давления вместе с электромагнитным клапаном (12.3) Когда зажигание включено, датчик периодически проверяет атмосферное давление В остальное время он следит за давлением во впускном коллекторе
4. Датчик посылает информацию электронному блоку управления, который регулирует время открытия инжекторов в соответствии с атмосферным давлением и давлением во впускном коллекторе
