Снятие
Отсоедините провод «массы» от аккумуляторной батареи.
Снимите накладку переднего бампера.
Разрядите и восстановите хладагент.
Снимите конденсатор в следующем порядке:

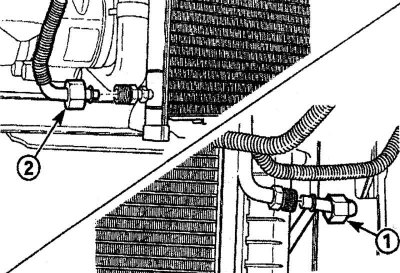

Рис. 8.34. Расположение гаек крепления патрубков, соединяющих конденсатор и компрессор (1) и бачок хладагента (2)
- отверните гайку 1 (рис. 8.34) крепления патрубка соединяющего конденсатор и компрессор;
- отверните гайку 2 крепления патрубка, соединяющего конденсатор и бачок хладагента;

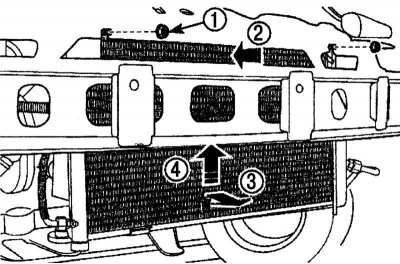

Рис. 8.35. Расположение гаек (1) крепления конденсатора и направление нажатия (2) и поднятия (3) для снятия конденсатора (4)
- отверните гайки 1 (рис. 8.35) крепления конденсатора;
- нажмите на верхнюю часть конденсатора 2;
- приподнимая конденсатор 3, снимите его с нижнего кронштейна;
- снимите конденсатор 4.
Установка
При установке используйте новое уплотнительное кольцо.
Установите конденсатор и закрепите гайками, затянув их моментом 4 Н·м.
Затяните патрубки, соединяющие конденсатор и компрессор моментом 23 Н·м.
Затяните патрубки, соединяющие конденсатор и бачок хладагента моментом 14 Н·м.
Разрядите и перезарядите систему кондиционирования воздуха.
Установите накладку переднего бампера.
Подсоедините провод «массы» к аккумуляторной батарее.
