Процедура снятия
1. Отсоединить отрицательный кабель аккумулятора.
2. Разрядить и откачать хладагент. См. «Процедуры разрядки, дозаправки масла, вакуумирования и зарядки системы кондиционирования» в этом разделе.

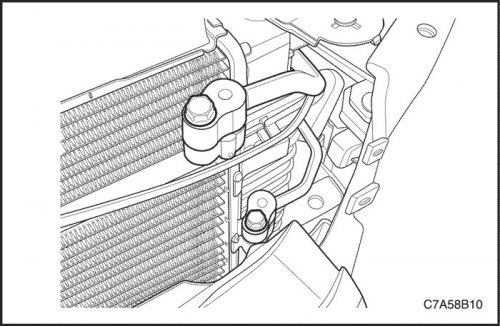

3. Снять радиатор. См. раздел 1D, "Охлаждение двигателя".
4. Открутить гайку крепления соединительного блока выпускного шланга к конденсатору.
5. Снять шланг с конденсатора.
6. Открутить гайку крепления трубки высокого давления к соединительному блоку конденсатора.
7. Снять трубку с конденсатора.

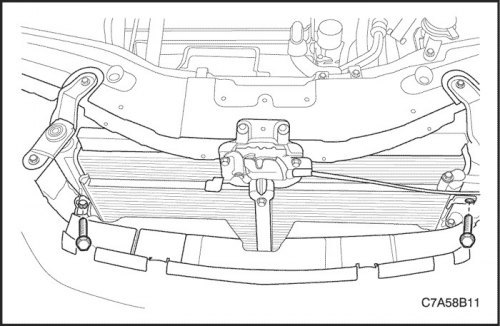

8. Открутить верхние крепежные гайки конденсатора.
9. Наклонить конденсатор назад, подальше от опорных креплений радиатора.
10. Поднять конденсатор и вынуть его из моторного отсека.
11. Закрыть колпачками все открытые трубки и фитинги во избежание загрязнения.
Процедура установки
1. Следить за тем, чтобы резиновые крепления конденсатора были на месте.
2. Установить конденсатор на автомобиль. Нижние опорные амортизаторы должны войти в соответствующие отверстия.
3. Сдвинуть конденсатор вперед, в опорные отверстия радиатора.
4. Закрутить верхние крепежные гайки конденсатора с шайбами.
Затянуть: Затянуть верхние крепежные гайки конденсатора с моментом 4 Н·м (35 фунт-дюйм).
5. Установить новое уплотнительное кольцо на фитинг блока крепления трубки высокого давления к конденсатору.
6. Установить трубку высокого давления на конденсатор.
7. Закрутить гайку крепления трубки высокого давления к соединительному блоку конденсатора.
Затянуть: Затянуть гайку крепления трубки высокого давления к соединительному блоку конденсатора с моментом 14 Н·м (10 фунт-футов).
8. Установить новое уплотнительное кольцо на фитинг блока крепления выпускного шланга.
9. Установить фитинг выпускного шланга в конденсатор.
10. Закрутить крепежную гайку блока крепления выпускного шланга к конденсатору на соединительном блоке конденсатора.
Затянуть: Затянуть гайку крепления соединительного блока выпускного шланга к конденсатору с моментом 16 Н·м (12 фунт-фут).
11. Установить радиатор. См. раздел 1D, "Охлаждение двигателя".
12. Вакуумировать и зарядить систему кондиционирования. См. «Процедуры разрядки, дозаправки масла, вакуумирования и зарядки системы кондиционирования» в этом разделе.
13. Присоединить отрицательный кабель аккумулятора.
14. Поработать органами управления системы отопления, вентиляции и кондиционирования воздуха, чтобы убедиться в правильности функционирования систем обогрева и вентиляции.
