Процедура снятия
1. Отсоединить отрицательный кабель аккумулятора.
2. Разрядить и откачать хладагент. См. «Процедуры разрядки, дозаправки масла, вакуумирования и зарядки системы кондиционирования» в этом разделе.
3. Открутить крепежную гайку выпускного шланга.
4. Поднять крепежный блок выпускного шланга и всасывающий шланг с компрессора.
5. Поднять и зафиксировать автомобиль.
6. Отключить электрический разъем от компрессора.
7. Снять приводной ремень и направляющий шкив. См. раздел 6В, "Насос рулевого управления с гидроусилителем".
8. Снять вентилятор охлаждения. См. раздел 1D, "Охлаждение двигателя".
9. Открутить передние и задние болты крепления компрессора к кронштейну.
10. Снять компрессор.
11. Слить масло из компрессора в резервуар. Измерить количество слитого масла. Затем утилизировать отработанное масло.
Процедура установки
1. Заправить масло в новый компрессор. Использовать точно такое же количество масла, какое было слито из старого компрессора.
2. Установить компрессор.

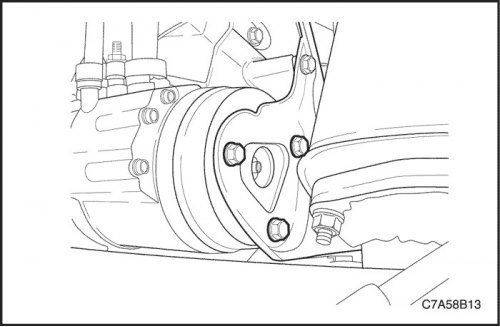

3. Закрутить болты крепления компрессора к кронштейну.
Затянуть: Затянуть передние болты крепления компрессора к кронштейну с моментом 23 Н·м (17 фунт-футов) (FAM II 2.4D).
Затянуть задние болты крепления компрессора к кронштейну с моментом 23 Н·м (17 фунт-футов) (FAM II 2.4D).
Затянуть передние болты крепления компрессора к кронштейну с моментом 50 Н·м (37 фунт-футов) (HFV6).
Затянуть передние болты крепления компрессора к кронштейну с моментом 23 Н·м (17 фунт-футов) (VM2.0).
4. Установить направляющий шкив и вспомогательный приводной ремень. См. раздел 6В, "Насос рулевого управления с гидроусилителем".
5. Установить вентилятор охлаждения на место. См. раздел 1D, "Охлаждение двигателя".

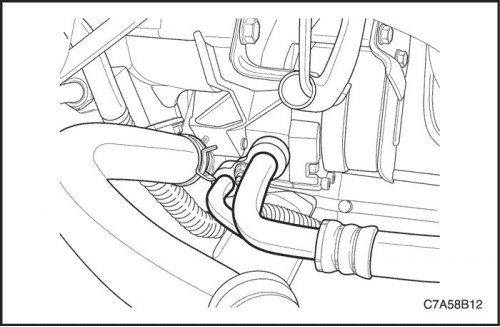

6. Установить новые уплотнительные шайбы на крепление всасывающего и выпускного шлангов.
7. Подключить электрический разъем к компрессору.
8. Опустить автомобиль.
9. Поместить всасывающий шланг в предназначенную для него выемку в компрессоре и установить крепежный блок выпускного шланга, чтобы зафиксировать его на месте. Удерживать все это вместе во время затягивания крепежной гайки.
Затянуть: Затянуть гайку крепления соединительного блока выпускного шланга к компрессору с моментом 16 Н·м (12 фунт-футов).
10. Присоединить отрицательный кабель аккумулятора.
11. Вакуумировать и зарядить систему кондиционирования. См. «Процедуры разрядки, дозаправки масла, вакуумирования и зарядки системы кондиционирования» в этом разделе.
